电子设备用卡片式安装外壳结构设计

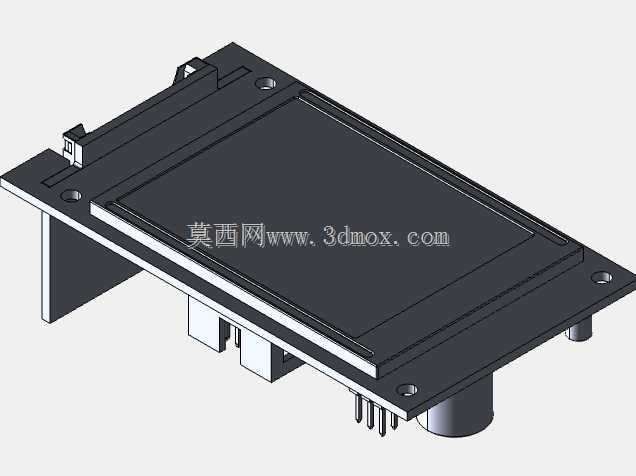

　　这款卡片式外壳主要面向小尺寸嵌入式板卡的安装防护需求，常见于小型电源模块、控制板卡的配套安装场景，在工业控制终端、小型供电模块、嵌入式检测装置中都有广泛的适配空间，核心作用是为内置的电路板提供物理防护、安装定位以及基础的绝缘隔离，避免板卡直接暴露在设备内部受到积尘、磕碰、意外短接的影响。从设计逻辑来看，这款外壳采用了扁平化的卡片式构型，整体轮廓为规整矩形，没有多余的外凸结构，能够最大化利用设备内部的狭窄安装空间，适配堆叠式或者插槽式的安装布局。

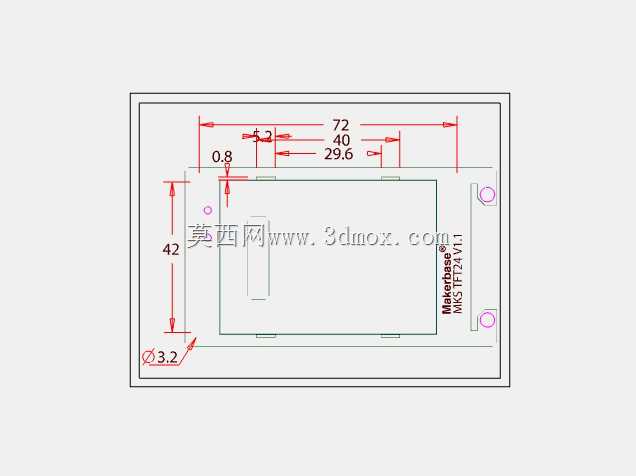

　　从尺寸边界来看，外壳整体外轮廓长度为72mm，宽度为42mm，属于非常紧凑的小尺寸壳体，能够容纳长宽尺寸不超过40mm×29.6mm的内置板卡，板卡安装位的周边预留了0.8mm的装配间隙，既可以保证板卡顺利装入，又不会因为间隙过大导致板卡在壳体内出现窜动。外壳的安装固定采用角部通孔设计，四个角位设置了直径3.2mm的安装孔，适配M3规格的固定螺丝，孔位距离壳体边缘的距离经过精准核算，既保证安装后螺丝不会突出壳体外轮廓，又能给螺丝头预留足够的沉放空间，安装时可以直接通过四个角的螺丝将壳体固定在设备内部的安装立柱或者基板上，不需要额外设计固定支架，能够大幅降低整机的装配复杂度。

　　壳体的侧边预留了接口避让位，对应内置板卡的接口位置做了开口处理，不需要在装配时额外对壳体进行裁切加工，板卡装入后可以直接将外接接口从避让位露出，方便外部接线或者插接通讯端子。壳体的壁厚设计兼顾了结构强度与内部空间利用率，壁厚控制在合理范围内，既不会因为壁厚过薄导致壳体受外力出现形变挤压内部板卡，也不会因为壁厚过厚压缩内部的可用安装空间，同时壳体边缘做了微小的倒角处理，装配时不会划伤操作人员的手部，也不会刮伤板卡表面的阻焊层。

　　在实际选型适配时，需要注意内置板卡的最高元器件高度不能超过壳体的内部净空高度，避免合盖或者装入时出现元器件被挤压的情况；同时安装孔位的中心距需要和设备内部的安装立柱位置匹配，若安装位存在偏差，可以通过调整安装立柱的位置或者选用带垫片的固定螺丝来适配。这款外壳的结构设计没有采用复杂的卡扣或者快拆结构，整体构型简单可靠，适合批量生产加工，不管是采用注塑加工还是3D打印打样都能快速实现，对于小批量试制的项目来说，可以直接基于这个结构调整局部尺寸来适配不同规格的板卡，不需要重新进行整体构型设计，能够有效缩短结构设计的周期。在实际应用中，这类卡片式外壳常被用在小型电源变压器的配套控制板安装场景，将控制板封装在壳体内后再和变压器主体装配到一起，能够避免变压器工作时产生的电磁干扰直接影响板卡上的敏感元器件，同时也能防止变压器接线时的线头意外触碰板卡造成短路，提升整个电源模块的工作可靠性。壳体的平面设计也方便在外表面粘贴标识标签，标注模块的参数、接线定义等信息，不会因为壳体表面存在曲面或者凹凸结构导致标签粘贴不牢。
