框式空气过滤组件结构设计方案

　　在商用通风系统、洁净车间送风段、工业设备进气防护等场景中，这类框式空气过滤组件是承担进气杂质拦截的核心基础构件，区别于袋式、筒式过滤结构，该款组件采用扁平框式集成设计，适配安装空间受限的矩形风道接口，无需额外加装转接法兰即可直接嵌入标准通风槽位。从实际使用场景来看，这类组件常应用在新风系统初级过滤段、精密设备机柜进气口、工业传感设备防护通风位，能够拦截空气中粒径较大的浮尘、纤维碎屑、悬浮颗粒物，避免杂质进入后端设备造成风道堵塞、精密元件磨损、传感检测精度受干扰等问题。

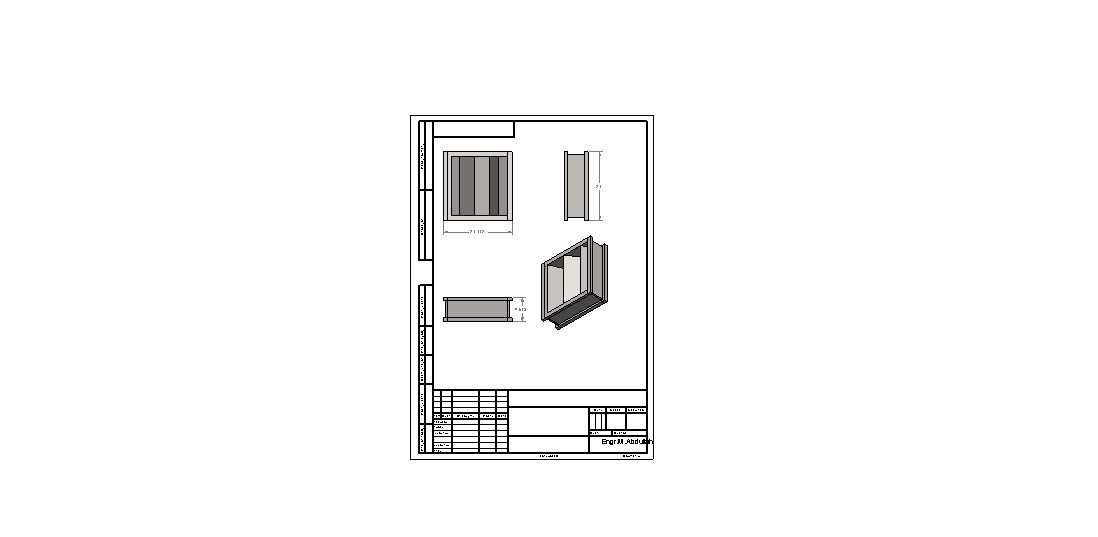

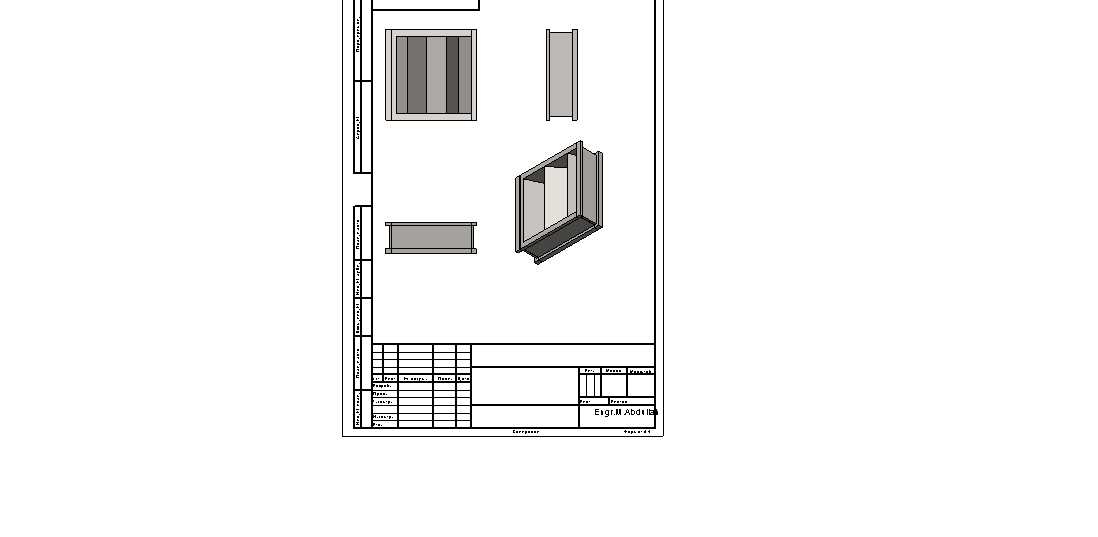

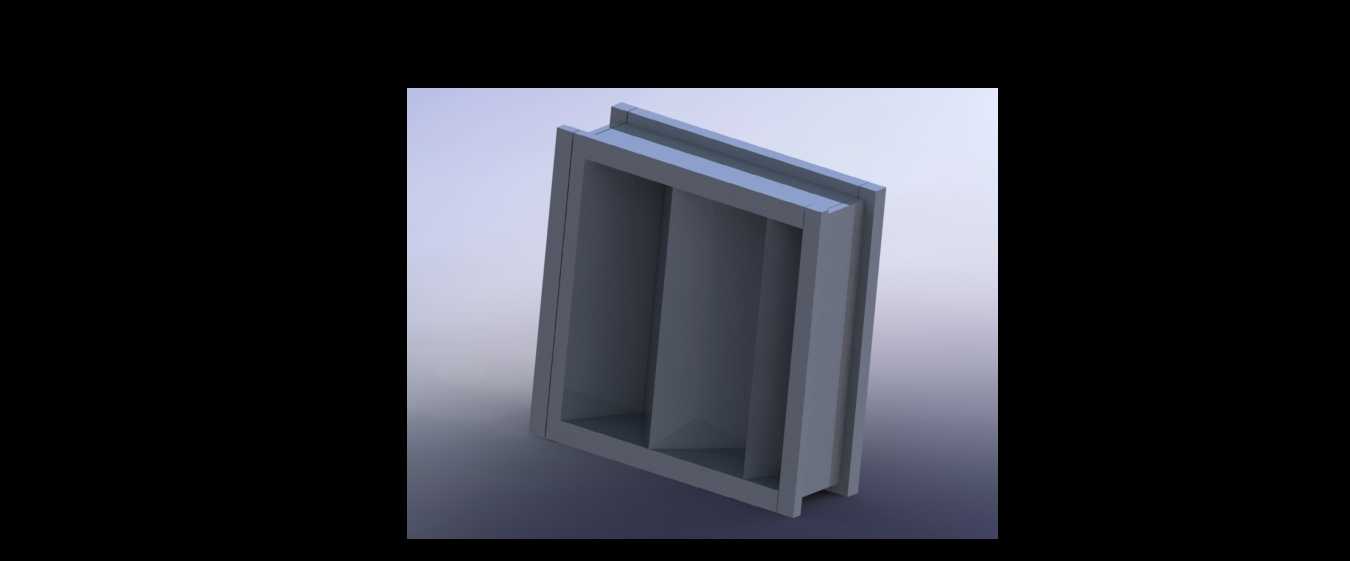

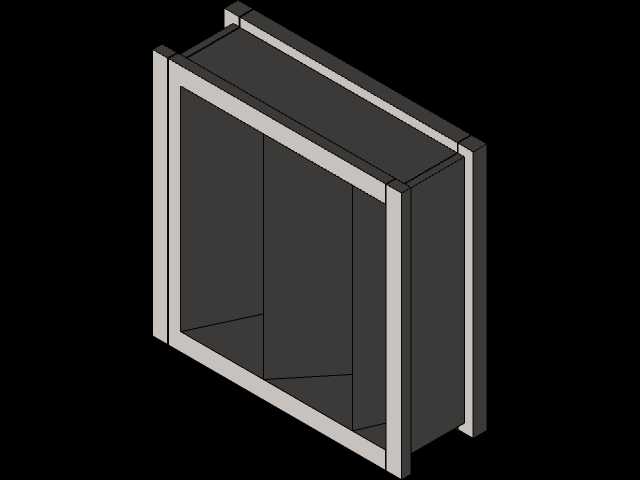

　　设计层面上，整体采用嵌套式框体结构，外框为一体化折边成型的刚性支撑结构，折边处做了加厚处理，既能够保证组件在安装插拔过程中不会出现框体变形，也能在嵌入安装槽后与槽壁形成紧密贴合，避免未经过滤的空气从框体缝隙旁通漏过。框体内部设置了多道平行的导流分隔筋，将内部过滤腔分隔为多个独立的通流区域，一方面可以对内置的滤材起到支撑定型作用，避免滤材在通风风压作用下出现凹陷、移位，另一方面可以将进风气流均匀拆分，降低滤材局部的通流负荷，延长滤材的整体使用寿命，避免局部区域过早积尘堵塞导致通风阻力骤升。

　　从安装边界来看，该组件整体为矩形薄型结构，厚度方向尺寸控制在适配常规通风槽的安装深度范围内，外框的长宽尺寸严格匹配标准矩形风道的接口尺寸，安装时无需对现有风道结构进行切割改造，直接沿槽位推入即可完成装配，后期维护更换时只需抽出旧组件替换新件即可，全程无需拆卸周边风道结构，能够大幅降低现场维护的工时成本。框体边缘做了微小的倒角处理，既可以避免安装过程中锐边划伤安装人员，也能在推入槽位时起到导向作用，减少安装卡顿。

　　功能特性上，该组件的通流截面经过优化设计，在保证足够滤材支撑强度的前提下，尽可能缩减内部支撑筋的通流遮挡面积，最大化有效通风面积，在相同通风量要求下，能够降低组件整体的风阻，减少后端通风风机的能耗损失。框体材质选用刚性工程材质，具备一定的耐潮、耐轻度腐蚀能力，能够适配高湿度通风环境、轻度腐蚀性工业进气环境的使用需求，不会因为长期接触潮湿空气出现框体锈蚀、变形问题。

　　在结构细节处理上，框体的滤材安装位采用压合式固定结构，滤材平铺在内部支撑筋上后，通过框体内侧的压边将滤材四周压紧固定，无需额外使用粘接剂或者固定螺丝，既能够保证滤材固定的可靠性，也方便后期单独更换滤材，降低组件的整体使用成本。组件的进出风面为完全贯通的开放式结构，没有额外的防护网遮挡，适配初级过滤场景的大流量通风需求，若应用在杂质粒径更大的场景，也可在进风侧额外加装金属防护网，拦截大体积的异物，避免大体积杂物直接冲击滤材造成破损。

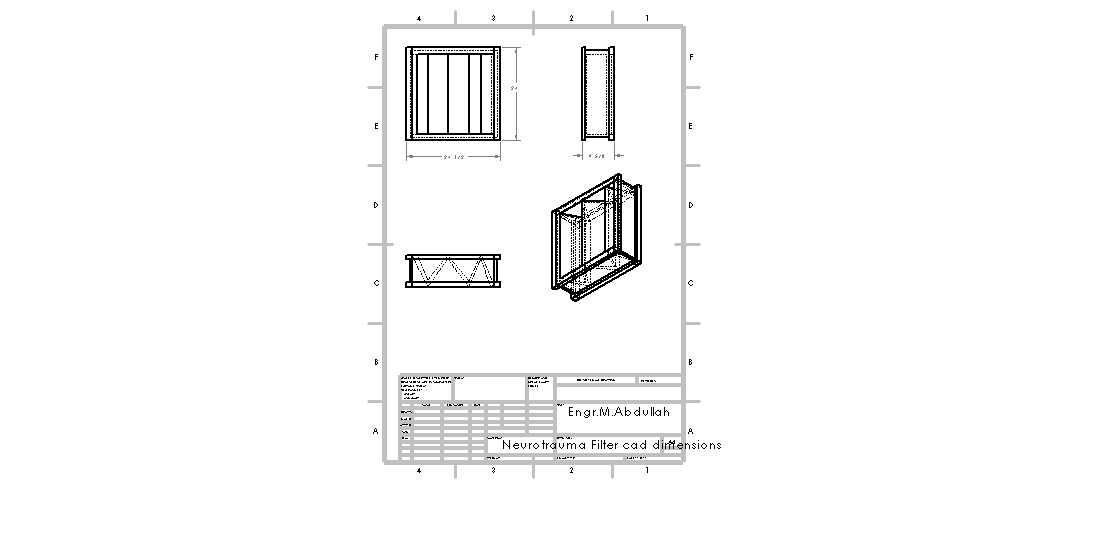

　　从实际工程选型角度来看，这类框式过滤组件的适配性极强，既可以单组使用在小型设备的进气口位置，也可以多组并排拼接安装在大截面的通风风道中，通过不同数量的组件组合，适配不同通风量的系统需求，拼接时相邻组件的框边可以紧密贴合，不会出现拼接缝隙导致的漏风问题。在设计建模过程中，需要重点把控框体的外形尺寸公差，尤其是外框的长宽尺寸与厚度尺寸，必须与对应安装槽的尺寸形成合理的间隙配合，间隙过大会导致安装后松动漏风，间隙过小则会导致安装插拔困难，甚至无法顺利装入槽位。同时内部支撑筋的排布间距需要经过核算，间距过大会导致滤材支撑不足，风压下滤材变形量过大，间距过小则会遮挡过多通流面积，提升风阻影响通风效率。

　　另外在实际使用中，这类组件的风阻变化是运维过程中需要重点关注的参数，随着滤材表面积尘量增加，组件整体风阻会逐步上升，当风阻上升到设计阈值时就需要及时更换组件或者滤材，因此在结构设计时框体预留了足够的结构强度余量，能够承受积尘后最大风阻下的风压载荷，不会出现框体变形、滤材脱落的问题。对于应用在户外进气场景的工况，框体材质还可以根据需求更换为抗紫外线的耐候材质，提升长期户外使用的老化抗性，避免长期日晒导致框体脆裂。
