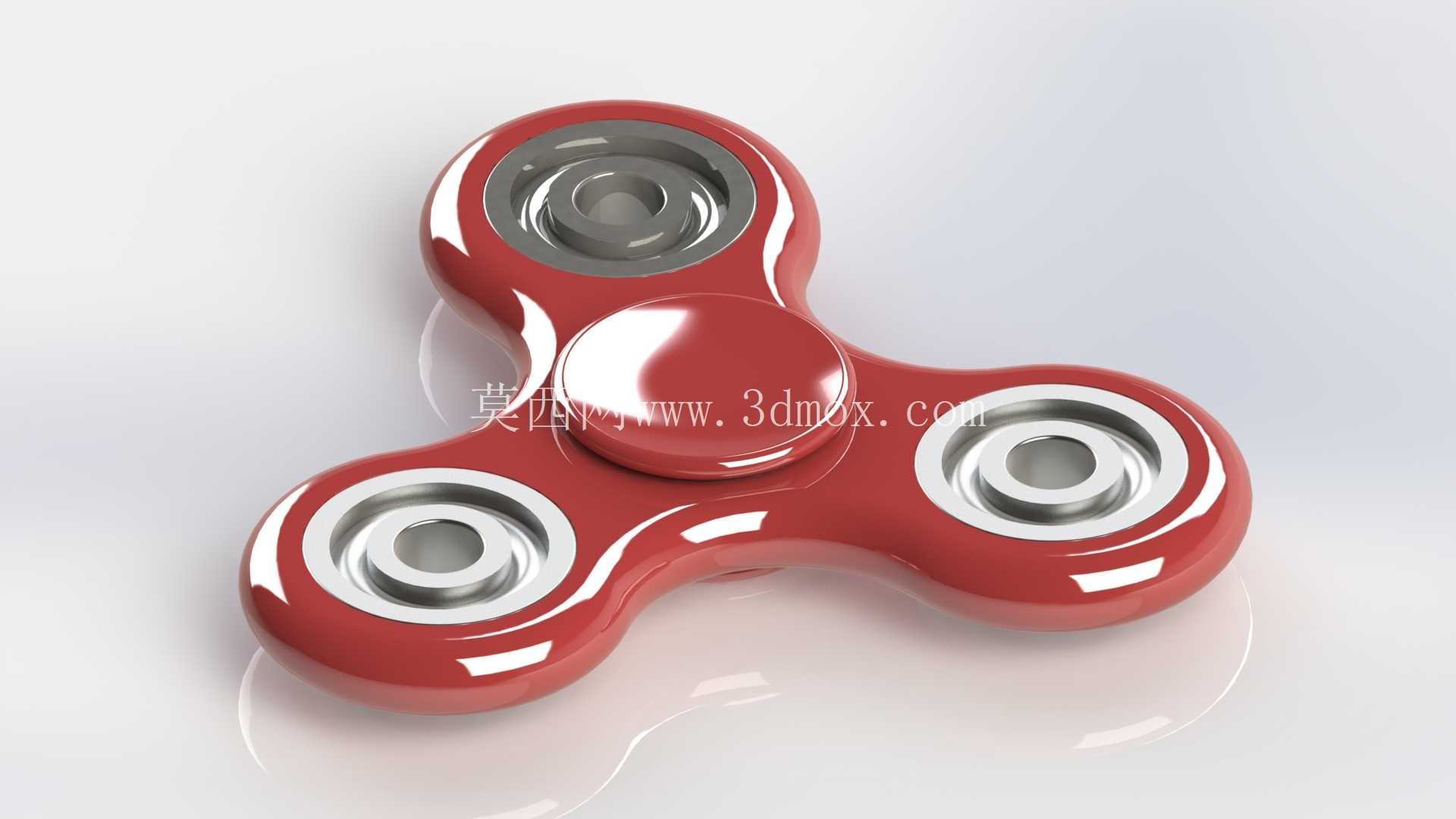

三叶轴承式指尖减压把玩结构件

　　这类三叶式手持旋转结构件，最初的设计定位是面向需要手部动作辅助注意力集中的场景，比如长时间伏案做结构设计、核对工程图纸的技术人员，在思考方案间隙通过手部的旋转动作缓解神经紧绷感，也可用于需要重复手部精细操作前的指部关节热身，帮助操作者快速进入稳定的手部操作状态。从结构设计逻辑来看，整体采用中心对称的三叶布局，这种布局的核心优势是旋转过程中动平衡极易校准，三个叶瓣的质心均匀分布在以中心转轴为圆心的同一圆周上，只要三个叶瓣的内部配重、外形轮廓保持一致，旋转时就不会出现偏心抖动的问题，相比两叶或者四叶结构，三叶结构在同等外形尺寸下，转动惯量分布更均匀，既不会因为叶瓣过少导致转动惯量不足、旋转时长过短，也不会因为叶瓣过多导致边缘突出过多，日常揣放在口袋中容易勾挂衣物。

　　中心位置采用标准深沟球轴承作为旋转核心，轴承内圈与中心按压盖过盈配合，外圈与三叶主体的中心安装孔紧配，这种配合公差选择是经过实际验证的，过盈量控制在0.02mm到0.03mm之间，既不会因为过盈量太小导致轴承外圈与主体之间出现相对滑动，消耗旋转动能，也不会因为过盈量太大导致轴承内部游隙被挤压，增大旋转阻力。三个叶瓣的末端同样嵌入了同规格的配重轴承，这部分轴承一方面起到配重块的作用，增大叶瓣末端的质量，提升整体转动惯量，延长单次旋转的持续时长，另一方面也可以作为装饰结构，金属轴承的银色质感与主体的彩色包覆层形成视觉反差，提升整体外观辨识度。

　　主体的外形轮廓全部采用大圆角过渡，没有尖锐的棱角，所有边缘的圆角半径不小于2mm，这是考虑到手持把玩时的触感，避免尖锐边角划伤手部皮肤，同时大圆角结构在注塑或者压铸成型时，也能减少应力集中的问题，提升结构件的整体强度，不会因为轻微的摔碰就出现边角崩裂的情况。从安装边界来看，中心按压盖的直径控制在18mm左右，刚好适配成年人指腹的按压面积，使用时用食指和拇指分别按住上下两个中心按压盖，不需要施加过大的按压力，就能保证整体结构不会从指缝间滑落，三叶展开后的最大外圆直径控制在75mm以内，这个尺寸刚好可以完全收纳在成年人的掌心当中，日常携带不会占用过多空间，放在上衣口袋或者笔袋里都十分方便。叶瓣的截面采用弧形曲面设计，曲面的弧度贴合手指自然弯曲的形态，当需要做止停动作时，只需要用任意一根手指轻触叶瓣的外侧曲面，就能平稳让旋转的结构件停下，不会因为棱角磕碰产生痛感。在结构壁厚设计上，主体的包覆层壁厚控制在1.5mm均匀壁厚，不管是采用ABS注塑成型还是锌合金压铸成型，均匀的壁厚都能避免成型过程中出现缩痕、气泡等缺陷，同时也能控制整体重量，整体成品重量控制在60g左右，长时间拿在手中也不会产生负重感。

　　轴承安装位的设计上，每个轴承安装孔的端面都设计了0.1mm的定位台阶，轴承压装到台阶位置就可以实现轴向定位，不需要额外添加粘接剂，依靠过盈配合和台阶定位就可以实现轴承的牢固固定，后期如果轴承进灰出现旋转阻力增大的情况，也可以很方便地将轴承顶出进行更换或者清洗维护，不需要整体报废整个结构件。这类结构件除了作为减压把玩的用途之外，也可以作为机械结构教学的演示教具，用来向初学者演示轴承的配合方式、动平衡的基本原理、转动惯量与质量分布的关系，直观展示旋转结构的设计要点，帮助刚接触机械结构设计的新人快速理解旋转类零件的设计逻辑。在实际建模过程中，需要重点关注三个叶瓣的位置度公差，三个叶瓣相对于中心轴承孔的角度偏差需要控制在0.1度以内，否则会导致动平衡失效，旋转时出现明显的抖动，同时每个叶瓣末端的轴承安装孔与中心轴承孔的中心距需要保持一致，偏差不超过0.05mm，保证三个配重块的质心到旋转中心的距离完全相等，最大化提升旋转的平稳性。表面处理上，主体外表面采用高光抛光处理，既可以提升外观质感，也能减少表面的粗糙纹路，降低旋转过程中的空气阻力，进一步延长旋转时长。
