双螺旋结构流体计量装置剖视结构

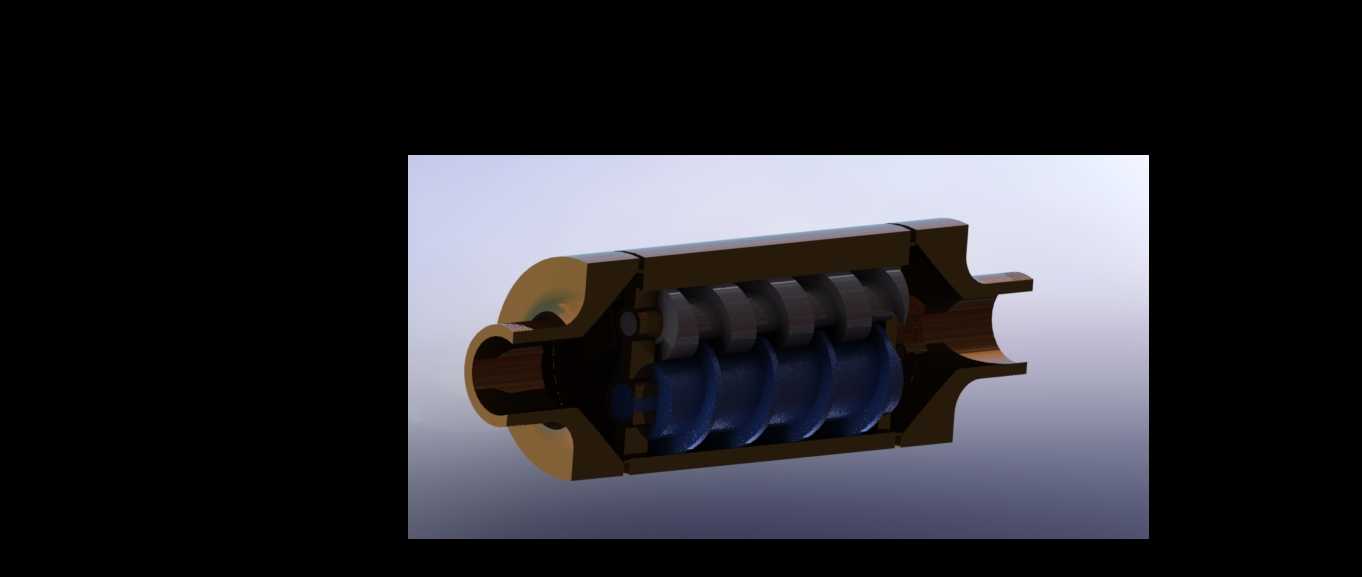

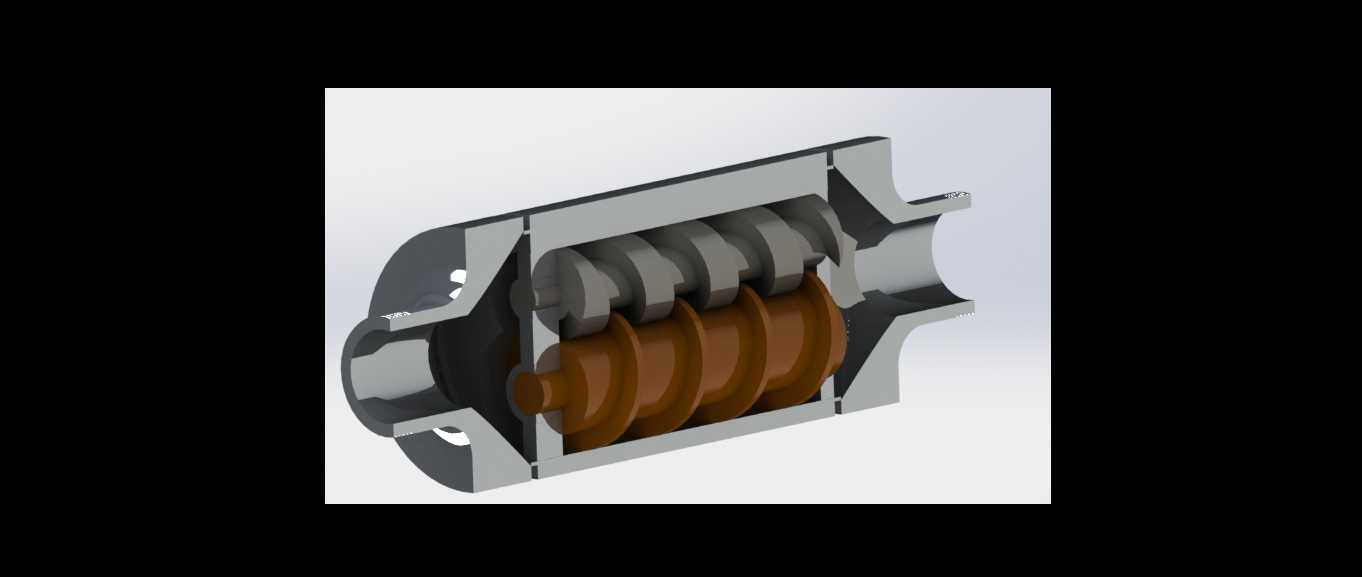

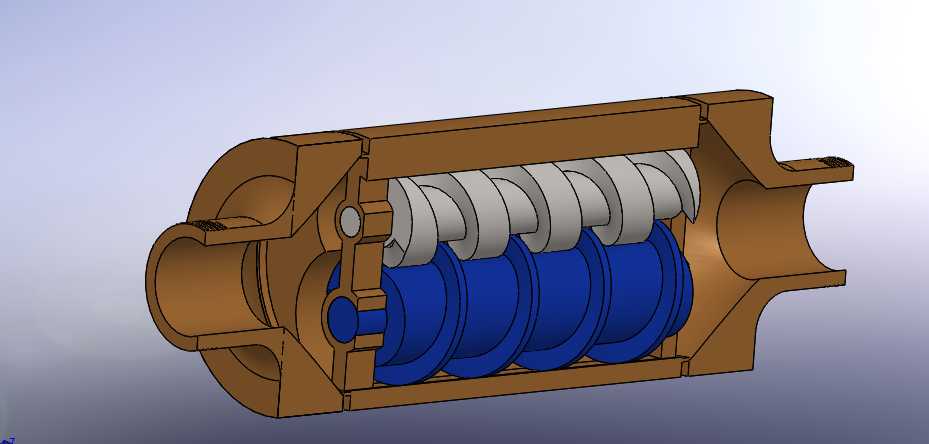

　　做流体管路计量段设计的工程师大多接触过螺旋式流量计量结构，这类结构最早在石化、市政供水、化工流体输送的管线上大量应用，相比传统的叶轮式计量结构，螺旋转子的流道适配性更强，对含微小杂质的流体耐受度更高，不会因为流体里混有少量焊渣、管壁脱落的锈屑就出现转子卡滞的问题。这次拆解建模的这款螺旋流量计，采用的是双螺旋共轭转子设计，建模过程中特意做了全剖视处理，能清晰看到壳体内部的转子配合关系、两端轴承的安装位、进出口流道的过渡结构。

　　从实际应用场景来看，这类计量装置大多安装在工艺管线的水平段，前后需要预留至少5倍公称通径的直管段，避免弯头、变径带来的流场紊流影响计量精度，很多现场安装时容易忽略这个边界要求，导致实际投用后计量偏差超过允许范围。建模时我特意把进出口的法兰连接尺寸做了参数化关联，公称通径对应的法兰螺栓孔分布、密封面凸台高度都完全匹配行业常用的管路连接标准，选型人员可以直接提取模型里的安装尺寸，核对现场管线的预留空间，不用再反复查手册核对安装边界。

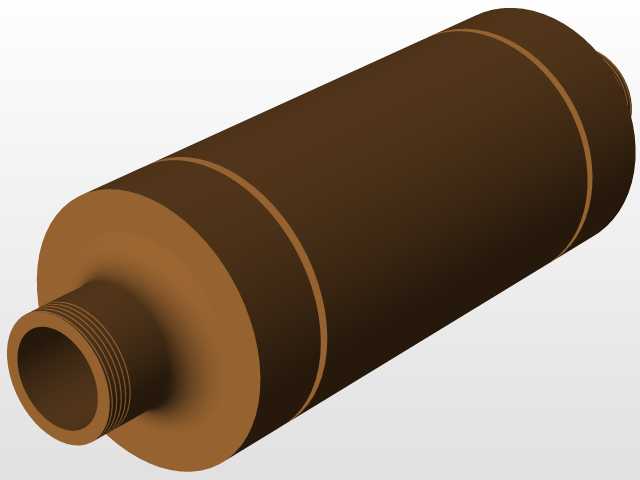

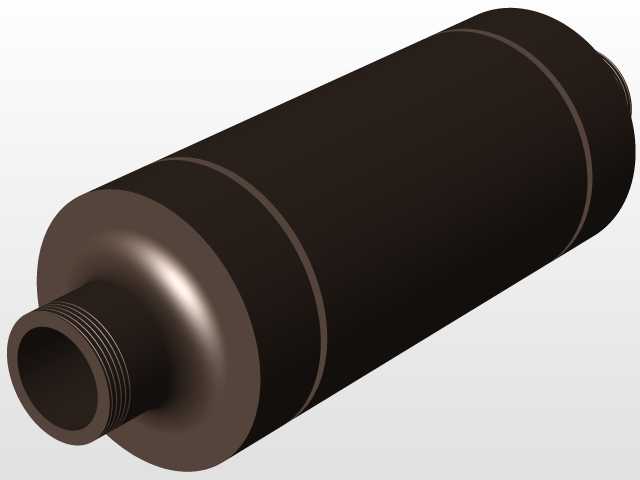

　　结构设计上，壳体采用的是一体化铸造后精加工的思路，中间的腔体是两个螺旋转子的安装空间，两个转子的螺旋型线是共轭啮合的，转动过程中不会出现干涉，同时能把流体通道分割成连续的密闭计量腔，流体从进口端进入后，会推动螺旋转子同步反向转动，每转动一个螺距，就会排出固定容积的流体，通过转子轴端的磁耦合传动结构，把转动信号传递到壳体外部的计数模块，不需要在壳体上做动密封穿轴，从根源上避免了计量段的流体泄漏问题。建模时特意还原了转子和壳体内壁的配合间隙，这个间隙值是设计的核心参数，间隙过大会导致流体内漏，计量精度下降，间隙过小则会因为热胀冷缩、流体里的杂质卡滞导致转子无法转动，常温清水工况下的间隙控制在0.1到0.15毫米区间是比较合理的，要是用在高温流体输送场景，还要根据流体温度和壳体、转子的材料热膨胀系数放大间隙值。

　　两端的轴承安装位我也做了细节还原，采用的是滑动轴承结构，轴承材质通常选碳化硅或者浸树脂石墨，靠输送的流体本身做润滑，不需要额外添加润滑脂，避免润滑介质污染输送的流体，这也是这类流量计能用到食品级流体、医药流体输送场景的核心原因。进出口流道做了圆弧过渡处理，没有直角突变结构，能减少流体经过计量段时的压损，相比容积式的活塞流量计，螺旋结构的压损要小30%左右，长距离管线输送时能降低输送泵的扬程损耗，减少系统运行能耗。

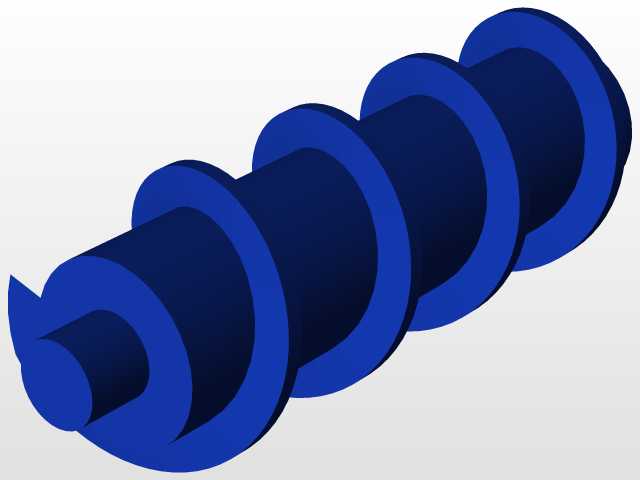

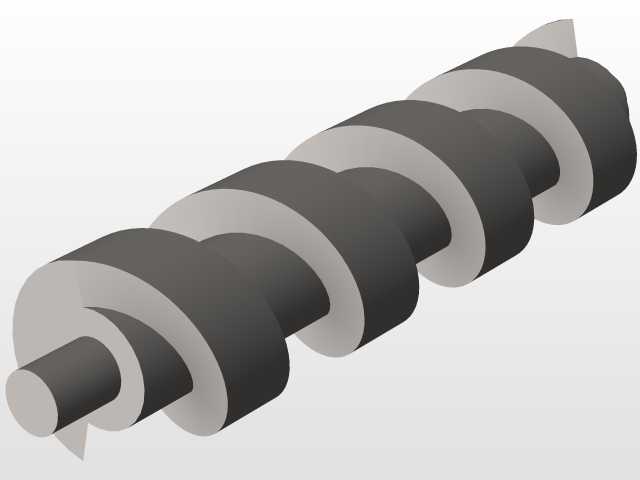

　　做三维建模的时候，螺旋转子的型线是整个建模的难点，不能用普通的螺旋扫描直接生成，要先根据共轭啮合的数学方程生成两个转子的端面型线，再沿螺旋线扫掠生成实体，之后还要做干涉检查，确保转子在360度转动的任意角度，啮合间隙都保持均匀，不会出现局部碰磨的问题。很多新手建模时容易忽略转子两端的轴向定位结构，这个模型里特意还原了转子端部的止推垫片安装位，能平衡流体流动时对转子产生的轴向推力，避免转子长期运行后出现轴向窜动，导致端面和壳体端盖碰磨。

　　从安装边界来看，这款结构的整体长度比同通径的涡轮流量计稍长，但是对直管段的要求更低，要是现场安装空间有限，前后直管段只能留到3倍通径的话，选这种螺旋结构的计量装置比涡轮结构的计量稳定性更好。模型里的连接法兰是凸面带颈法兰，密封面的粗糙度、螺栓孔的位置度都符合管路安装的公差要求，装配时不需要额外调整法兰角度，直接和现场管线对接就能完成密封。另外壳体外部的加强筋结构也做了还原，这些加强筋不是随意布置的，是根据壳体承压后的应力分布做的优化，在1.6兆帕的公称压力下，壳体的最大变形量能控制在0.02毫米以内，不会因为壳体承压变形导致内部转子的配合间隙变化，影响计量精度。

　　很多设计人员在选型时会混淆螺旋流量计和双螺杆泵的结构，其实两者的核心差异在间隙控制和转子型线上，流量计的转子和壳体、转子和转子之间的间隙更大，不需要输送高压流体，只需要保证转动灵活、计量腔的容积固定即可，而双螺杆泵需要建立高压，间隙控制要小很多，建模时特意把这个结构差异做了区分，方便选型人员对比结构差异，根据实际工况选择合适的计量元件。
