双轮驱动曲柄连杆传动结构组件

项目分类:通用机械零部件 发布时间:2022-05-03 ID:622426
  • 双轮驱动曲柄连杆传动结构组件
  • 双轮驱动曲柄连杆传动结构组件
  • 双轮驱动曲柄连杆传动结构组件
  • 双轮驱动曲柄连杆传动结构组件
  • 双轮驱动曲柄连杆传动结构组件

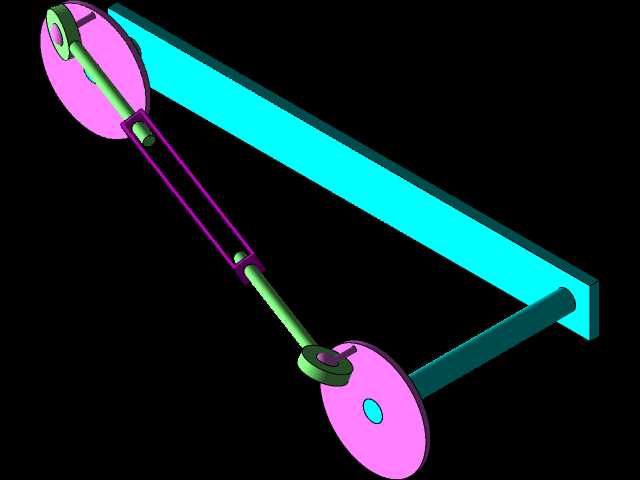

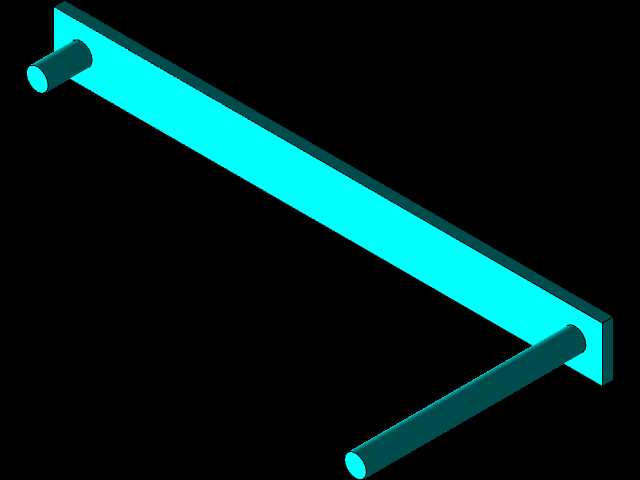

  这套双轮驱动的连杆传动结构,核心是通过两端带偏心销的圆盘构件,将旋转运动转化为连杆的往复摆动,再通过中间的导向支撑构件实现稳定的动力传递,常见于小型自动化送料机构、教学演示实验台、轻工机械的间歇进给单元中。在实际设备布局里,两个带偏心安装位的轮盘分别承担动力输入与运动同步的作用,轮盘上的偏心销与连杆两端的铰接孔采用间隙配合设计,预留了足够的润滑脂存储槽,避免长期往复运动出现铰接点卡滞的问题。中间的长条形导向支座是整个机构的安装基准,支座上的两个通孔分别对应两端轮盘的转轴安装位,安装时需要保证两个转轴的同轴度误差控制在0.05mm以内,否则会出现连杆运动憋劲、传动阻力骤增的情况。连杆部分采用了分体式设计,

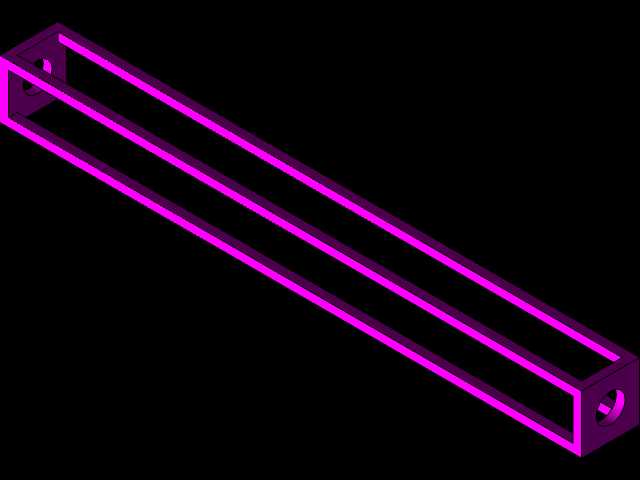

  两端的铰接头与中间的杆身通过过盈配合连接,既保证了整体的结构强度,又能在铰接头出现磨损时单独更换,降低设备维护成本。从安装边界来看,整个机构的横向安装跨度由导向支座的长度决定,纵向的运动行程则和轮盘上偏心销的回转半径直接相关,设计时可以根据实际需要的往复行程调整偏心销的安装位置,不需要重新制作整套连杆构件。在实际应用场景中,这类连杆结构不需要复杂的控制系统就能实现稳定的周期性往复运动,相比气缸、电缸等直线驱动部件,它的抗粉尘、抗油污能力更强,在纺织机械、小型冲压送料、玩具传动结构里都能看到类似的设计逻辑。设计这套结构的时候,首先要核算连杆的长径比,避免杆身在高速往复运动时出现挠性变形,两端铰接点的销轴需要做淬火处理,

  表面硬度达到HRC45以上,才能承受长期交变载荷的冲击。轮盘部分的减重孔设计不是为了单纯减少材料用量,更重要的是调整轮盘的质心位置,让偏心旋转时的惯性力尽可能平衡,减少整个机构运转时的振动。导向支座的截面采用L型折弯结构,安装面预留了四个沉头固定孔,可以直接固定在设备的安装平板上,不需要额外设计转接支架,降低了整机的装配复杂度。在运动校核阶段,需要重点验证连杆摆动到极限位置时,和导向支座、轮盘之间是否存在运动干涉,尤其是当偏心销转到靠近导向支座的一侧时,连杆杆身和支座侧壁的安全间隙要保留至少2mm,避免加工误差导致运动过程中出现剐蹭。这套结构的传动效率主要取决于铰接点的配合精度,如果采用铜套作为铰接轴承,

  传动效率可以保持在90%以上,定期补充润滑脂的情况下,连续运转寿命可以超过8000小时。对于教学场景来说,这套结构可以直观展示曲柄连杆机构的运动原理,学生可以通过调整偏心距、更换不同长度的连杆,直观观察行程、运动速度变化的规律;在工业应用场景中,它可以作为小型设备的核心传动单元,搭配减速电机就能实现稳定的往复送料、摆动分拣动作,不需要复杂的编程调试,对设备维护人员的技术要求更低。在尺寸链核算上,两个轮盘的偏心销中心距要和连杆两端铰接孔的中心距严格匹配,尺寸公差控制在±0.02mm,否则装配后会出现装配应力,加速铰接点的磨损。轮盘和转轴的连接采用平键周向固定,轴端用挡圈做轴向限位,保证高速旋转时不会出现轮盘窜动的问题。导向支座上的转轴安装孔需要做镗孔加工,保证孔的圆柱度和表面粗糙度,减少转轴转动时的摩擦阻力。
