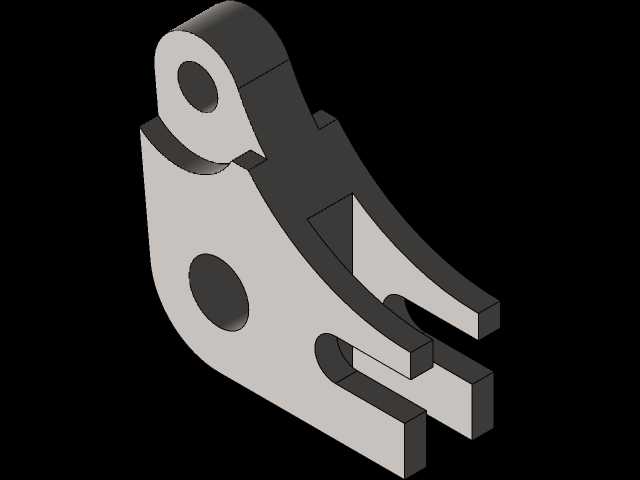

CSWA练习用铰接式安装支座结构

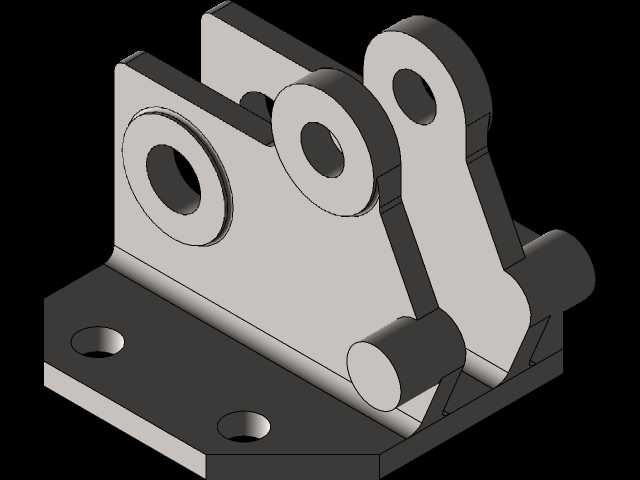

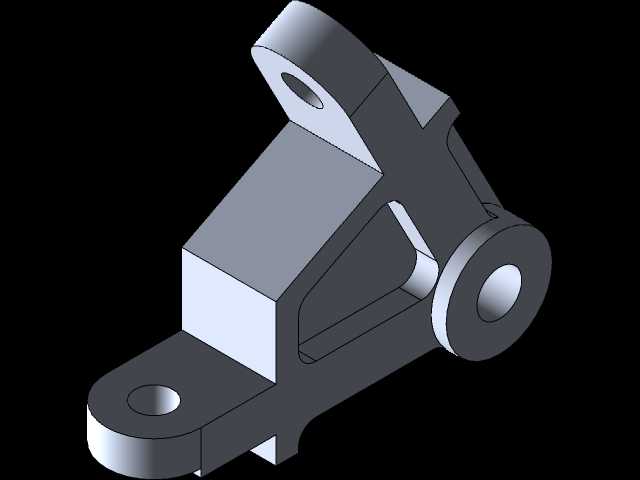

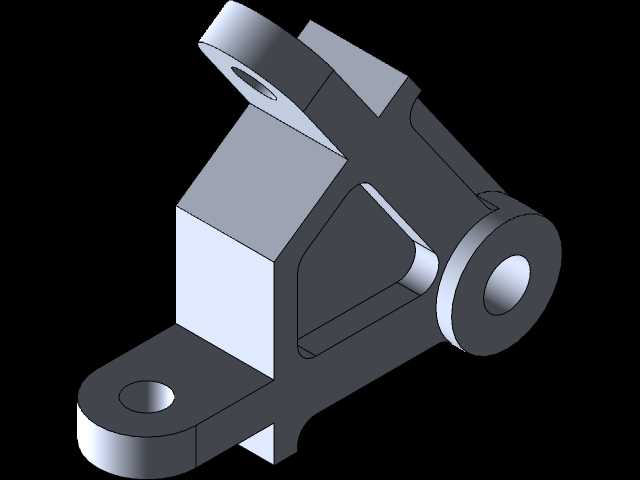

　　该铰接式安装支座属于机械传动系统中的基础支撑类零件，在小型自动化连杆机构、轻工设备的摆动执行端、教学实训台的传动演示单元中都能见到这类结构的应用，核心作用是为多组铰接运动件提供统一的安装基准，同时承担运动过程中的径向载荷与小幅倾覆力矩，保证铰接件转动过程中无偏摆、无卡滞。从结构设计逻辑来看，底部采用带两个沉头安装孔的平板式基座，沉孔设计可让内六角螺栓安装后头部完全埋入基座平面，不会突出平面干涉其他运动部件的行程，基座与上部立板之间设置了三角加强筋，筋板的厚度与立板厚度保持1:1的比例，避免焊接或一体成型时出现应力集中，同时提升整体结构的抗扭刚度，当上部铰接点承受侧向力时，筋板可将载荷快速分散到底座安装面，避免立板根部出现断裂变形。

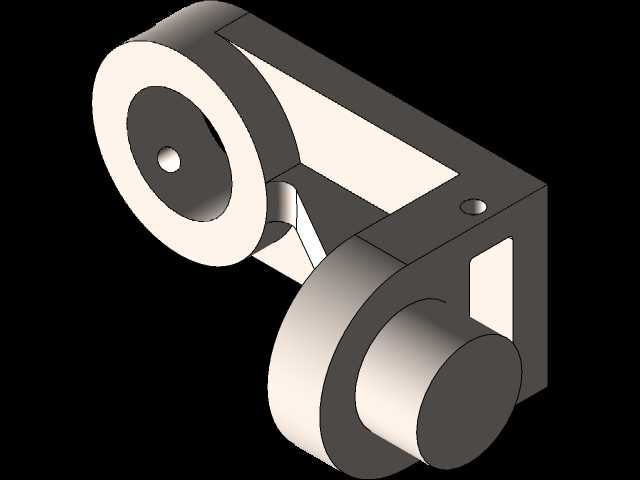

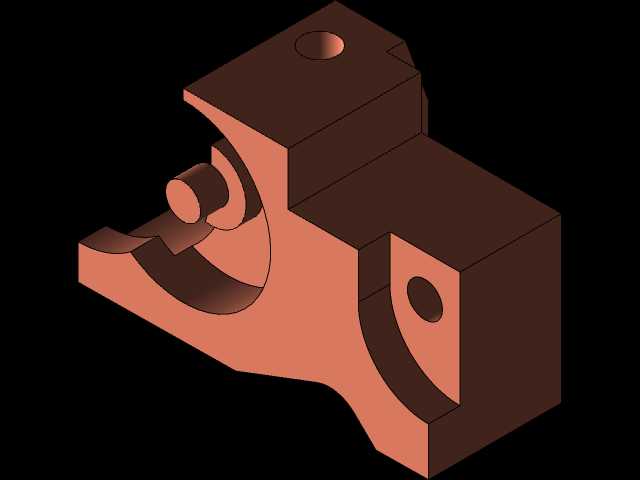

　　上部的铰接结构分为三个独立的铰接点位，靠前的单耳铰接孔用于安装主动摆杆，靠后的双耳铰接结构用于安装从动连杆，侧方伸出的短圆柱轴头用于安装复位扭簧或者行程触发凸轮，三个铰接点位的同轴度公差控制在0.02mm以内，避免连杆运动时出现过约束卡顿。设计过程中需要重点关注各铰接孔的中心距尺寸，这直接决定了连杆机构的运动行程与传动角，所有铰接孔的内孔粗糙度要求达到Ra1.6，保证配套的铜套或者轴承安装后有合适的配合精度，孔口位置都做了0.5mm的45度倒角，既方便装配时导入轴件，也能去除机加工产生的锐边毛刺，避免安装时划伤操作人员。安装边界方面，底座的两个安装孔中心距为固定值，适配常见的40系列铝型材安装槽间距，

　　也可直接通过螺栓固定在钢板焊接的设备台面上，整体结构的外轮廓无突出的尖锐结构，所有棱边都做了倒钝处理，在设备内部安装时不会刮伤相邻的线缆或者气管。这类结构在设计建模时，通常先绘制底座的草图轮廓，拉伸生成基座实体后再绘制上部立板的轮廓，通过拉伸凸台生成立板结构，之后添加加强筋特征，最后通过异形孔向导生成各个铰接孔与底座安装孔，建模过程中需要注意各特征的先后顺序，避免出现特征失败的情况，同时要给后续的工程图标注预留合理的尺寸基准，将底座底面作为第一设计基准，靠前的铰接孔中心作为第二基准，所有位置尺寸都从这两个基准出发标注，减少加工时的尺寸链累积误差。在实际工况中，这类支座承受的载荷多为交变载荷，所以材质通常选用Q235钢做表面发黑处理，

　　或者选用6061铝合金做阳极氧化处理，根据设备的载荷等级选择对应材质，铝合金材质的支座重量更轻，适合对重量有要求的移动类设备，钢制支座的强度更高，适合载荷较大的固定式工业设备。铰接孔内通常会镶嵌自润滑铜套，减少轴件转动时的磨损，延长整体结构的使用寿命，日常维护时只需要定期在铜套位置添加少量润滑脂即可，不需要复杂的维保操作。
