CSWA认证练习用夹持器机械结构

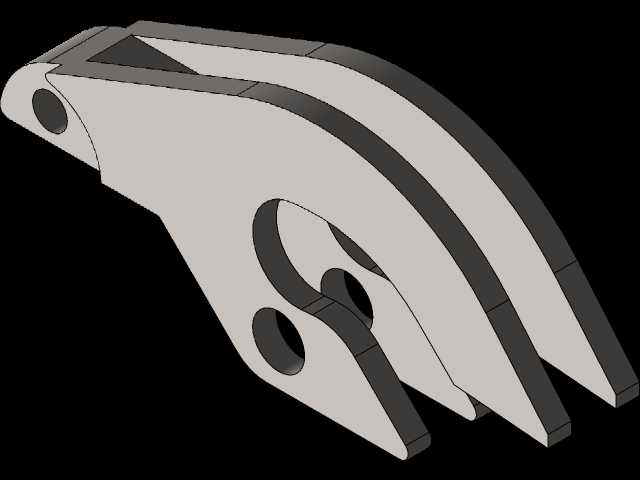

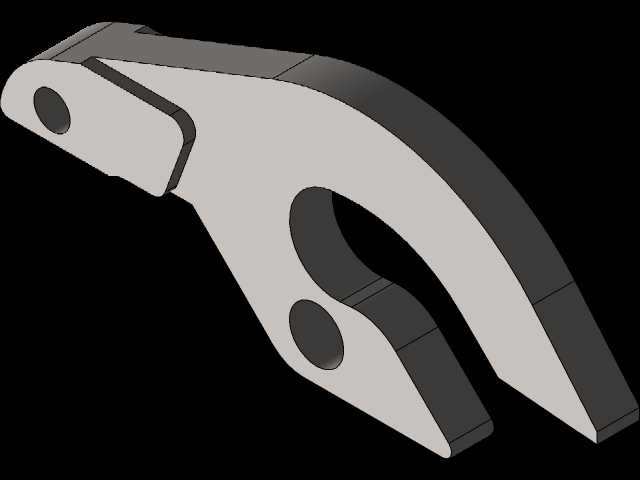

　　在自动化装配、检测工位的工件定位环节，这类夹持结构常作为末端执行机构的核心受力件，承担工件夹持过程中的载荷传递与姿态保持作用，区别于气动、液压驱动的复杂夹爪，该结构为纯机械铰接式夹持构件，依靠配套的驱动连杆带动实现开合动作，适配小尺寸工件的快速夹紧定位需求，常见于小型零件检测分拣台、精密装配工装的定位模块中。从结构受力角度看，该构件整体采用变截面弯臂构型，长臂段为主要的力传递路径，两个铰接孔分别对应不同的连接点位：靠近臂端的小孔为驱动端铰接位，与驱动连杆相连接收开合驱动力，中部大尺寸镂空区域为避让空间，用于规避夹爪开合过程中与相邻构件的运动干涉，靠近夹持端的圆孔为固定铰接支点，整个构件绕该支点做圆弧摆动，实现夹持端的开合动作。

　　设计过程中首先要确定两个铰接孔的中心距，这个参数直接决定夹爪的开合角度范围与夹持力放大比，中心距过小会导致驱动端行程需求过大，同时夹持端输出力不足；中心距过大则会让整体结构尺寸冗余，无法适配紧凑的安装空间。夹持端的咬合面做了阶梯式限位结构，闭合时两个配合的夹爪臂端面完全贴合，避免夹持过程中工件被夹伤或者出现错位滑移，臂身的厚度根据夹持工况的额定载荷做了等强度优化，非受力区域做了切槽减重处理，在保证结构刚性的前提下降低整体重量，减少驱动端的负载。安装边界方面，固定铰接孔的同轴度需要控制在0.02mm以内，避免摆动过程中出现卡滞，驱动端铰接孔与固定孔的平行度公差同样需要严格管控，否则会导致连杆传动过程中出现别劲现象，

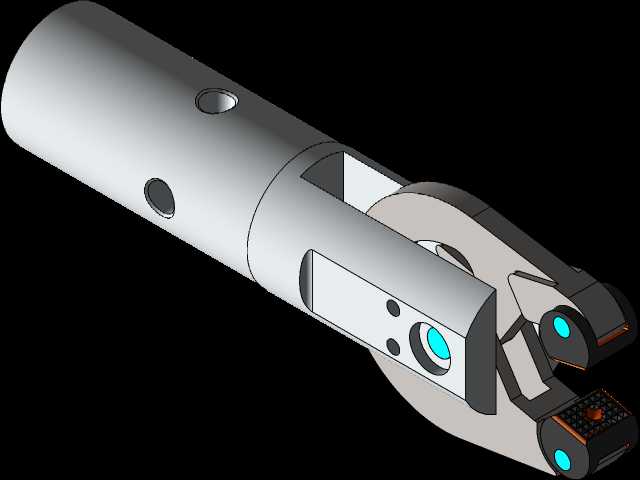

　　长期运行会造成铰接孔的异常磨损。夹持端的开口范围适配直径3-12mm的轴类或者厚度2-10mm的板类小型零件，夹持面做了微倒角处理，避免开合过程中刮伤工件表面。在实际设备集成时，该构件需要配对使用，两个夹爪臂对称布置在安装座上，配合复位弹簧实现无驱动状态下的常开或者常闭状态，铰接位需要加装耐磨衬套，降低反复摆动带来的磨损，延长构件的使用寿命。从建模逻辑来看，该结构的建模过程完全贴合CSWA认证的考核要点，涵盖了草图绘制、拉伸凸台、拉伸切除、倒角、简单装配配合等核心操作，是典型的入门级机械零件建模练习案例，建模时需要重点关注两个铰接孔的位置尺寸精度，以及臂身曲面过渡处的相切约束，避免出现建模特征错误导致后续装配干涉。

　　这类夹持结构在实际应用中不需要复杂的维护，仅需要定期在铰接位加注润滑脂，检查铰接销的磨损情况即可，相比集成式夹爪成本更低，更换维护更加便捷，适合小批量定制化工装的快速搭建，在教学实训场景中也常作为机械原理、机械设计课程的实操案例，帮助学习者理解杠杆式夹紧机构的力传递原理与结构设计要点。
