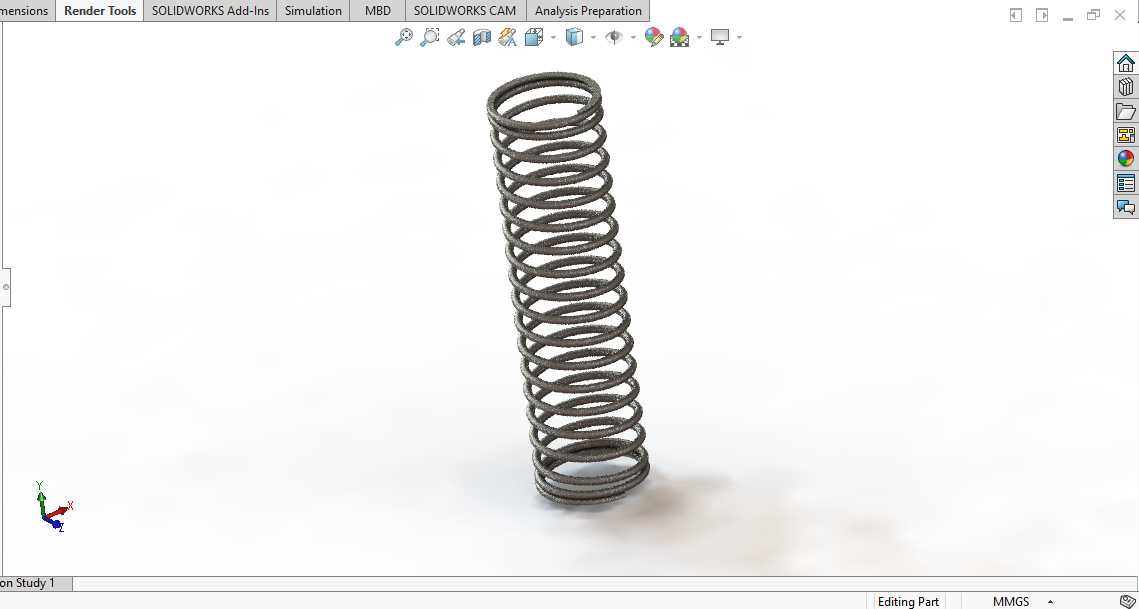

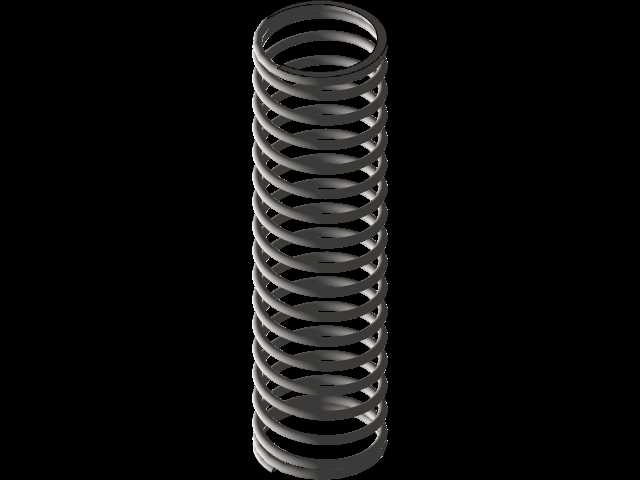

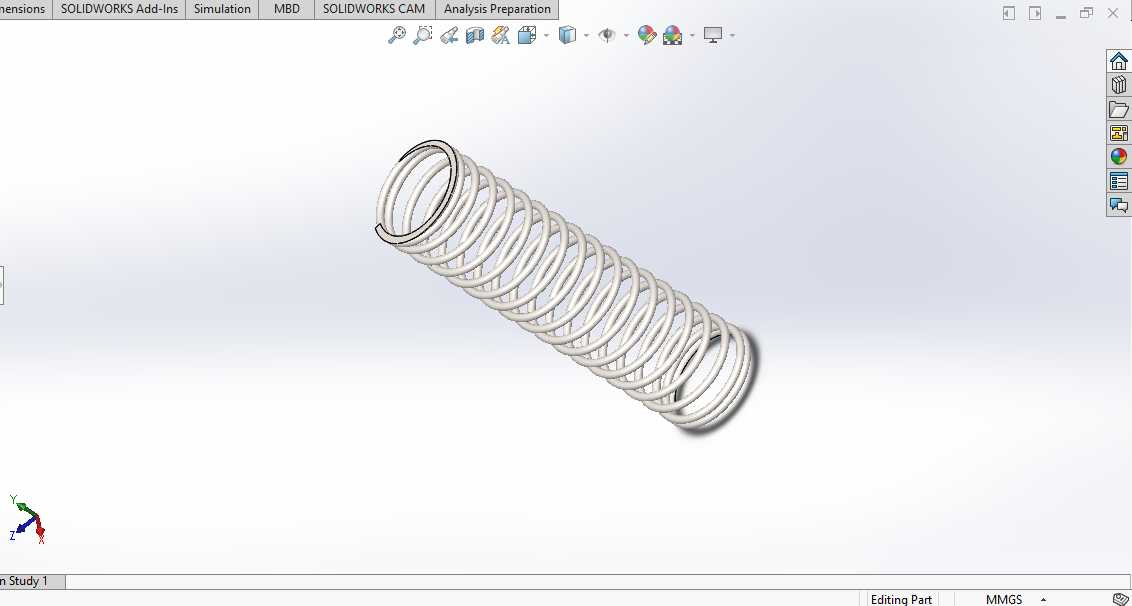

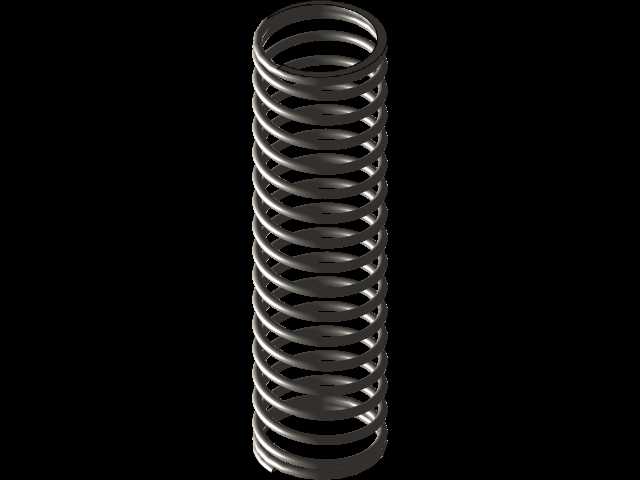

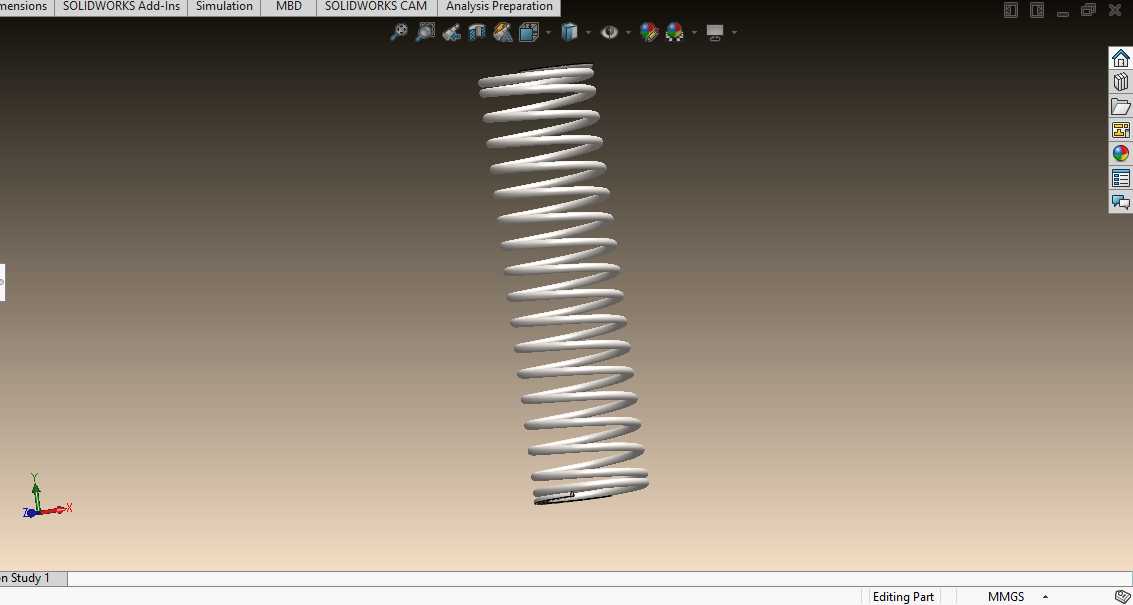

等节距圆柱螺旋压缩弹簧结构设计

　　在各类机械结构的弹性缓冲、复位储能场景里，圆柱螺旋压缩弹簧是应用覆盖度极广的基础零件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲组，都能见到这类等节距螺旋弹簧的身影。做这类弹簧的三维结构设计时，首先要锚定实际安装工况的边界条件，不能只照着理论线径、中径参数生搬硬套。

　　从实际装配逻辑来看，这类弹簧的安装边界首先要确认两端的支撑座尺寸：弹簧的外径要比安装沉孔的内径单边留出0.5-1mm的间隙，避免弹簧受压缩时出现径向剐蹭，长期磨损导致线径受损断裂；弹簧的内径要比导向轴的外径单边留出0.3-0.8mm的间隙，既保证弹簧压缩过程中不会出现径向偏斜失稳，又不会因为间隙过大导致弹簧受侧向力时出现弯折变形。很多新手建模时容易忽略两端并紧磨平的结构，实际量产的压缩弹簧，两端通常会有1-1.5圈的并紧支撑圈，支撑圈的端面要磨平至贴合支撑面，磨平部分的长度不小于圆周长的3/4，端头厚度不小于线径的1/8，这部分结构在三维建模时要单独处理，不能直接用等节距螺旋线扫掠到底，否则后续做工程图时会出现支撑圈结构缺失，和实际加工出来的零件存在偏差。

　　从功能特性层面来说，这类等节距圆柱螺旋弹簧的刚度线性度较好，在有效压缩行程内，负荷和变形量的比值保持稳定，适合对弹力线性度有要求的复位、测力场景。设计时要先核算有效圈数：有效圈数直接决定弹簧的刚度，线径越大、中径越小、有效圈数越少，弹簧刚度就越高，能承受的负荷越大，但对应的极限压缩量就越小。建模过程中可以通过参数化关联把线径、中径、节距、有效圈数、总圈数这些参数做联动，后续调整工况参数时不需要重新绘制螺旋线和扫掠路径，直接修改参数就能生成对应规格的弹簧模型，能大幅提升同系列弹簧的设计效率。

　　在不同的应用场景下，弹簧的设计细节也有区别：用在高频往复运动场景的弹簧，比如阀门的复位弹簧，要考虑弹簧的固有频率，避免工作频率和弹簧固有频率接近引发共振，导致弹簧早期断裂，这类场景下建模时要适当调整有效圈数，搭配对应材质的参数核算固有频率区间；用在静态承重场景的弹簧，比如设备的支撑脚垫弹簧，要重点校核压并负荷，保证弹簧被压并时的应力不超过材料的许用应力，避免长期压并出现塑性变形，导致弹力衰减。

　　建模时的细节处理也会影响后续的装配仿真效果：螺旋扫掠的路径要保证平滑，不能出现节距突变的硬拐点，否则后续做有限元应力分析时，拐点位置会出现应力集中的假阳性结果，误导结构优化方向；两端支撑圈的过渡位置要做自然的节距渐变，从有效圈的工作节距平滑过渡到并紧圈的零节距，还原实际冷卷弹簧的成型形态，而不是生硬地把端部几圈的节距直接设为0，那样生成的模型会出现面重叠的几何错误，无法导入仿真软件做网格划分。

　　实际选型搭配时，还要考虑弹簧的工作行程：弹簧的安装预压量通常设为极限压缩量的10%-20%，保证弹簧在安装后不会出现松脱晃动，最大工作压缩量不能超过极限压缩量的80%，避免长期工作在接近压并的状态，导致材料疲劳寿命下降。三维模型里可以把预压状态、最大工作压缩状态、压并状态分别做配置，在装配体里直接调用对应配置就能模拟不同工况下的弹簧长度，不需要每次装配都重新调整模型尺寸，也能在工程图里直接标注不同状态下的弹簧长度参数，给装配调试提供明确的参考依据。

　　很多结构设计人员在选用弹簧时容易陷入“刚度越大越好”的误区，实际上刚度过大的弹簧会导致复位冲击力过大，反而会加剧相连零件的磨损，刚度过小则会导致复位不到位、缓冲不足的问题，必须结合实际的工作负荷、行程要求、安装空间综合核算。这个参数化的弹簧模型可以通过调整核心参数快速适配不同的工况需求，不管是小载荷的精密仪器复位结构，还是中等载荷的通用机械缓冲结构，都能在基础模型上调整参数得到符合要求的零件模型，减少重复建模的工作量，也能保证模型结构和实际加工工艺的一致性，避免出现设计出来的零件无法加工、或者装配后达不到预期功能的问题。
