万克尔发动机用偏心轴结构设计

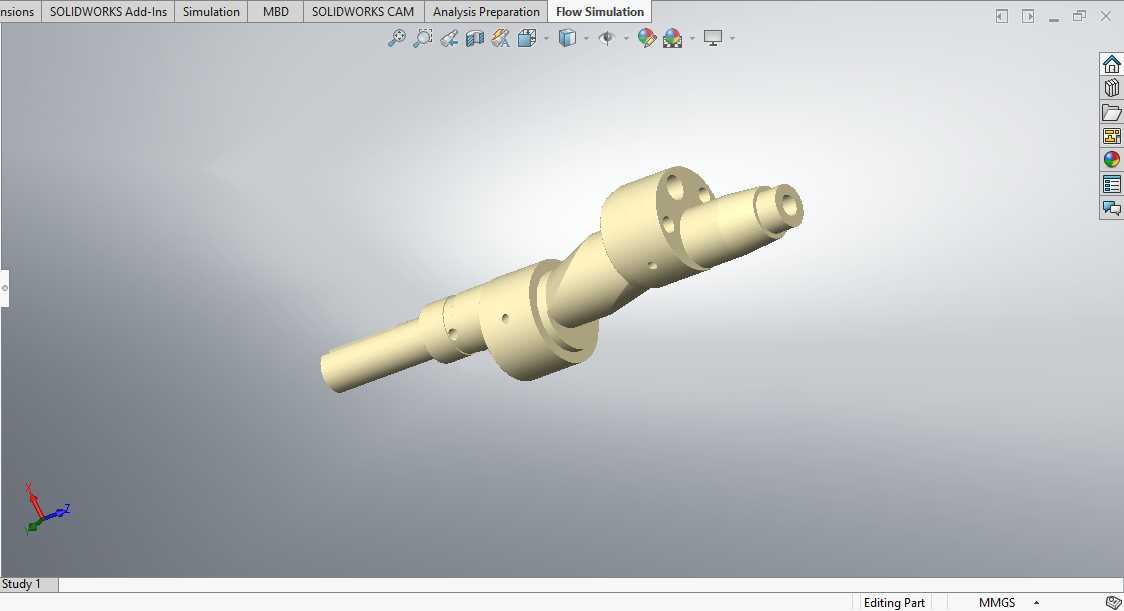

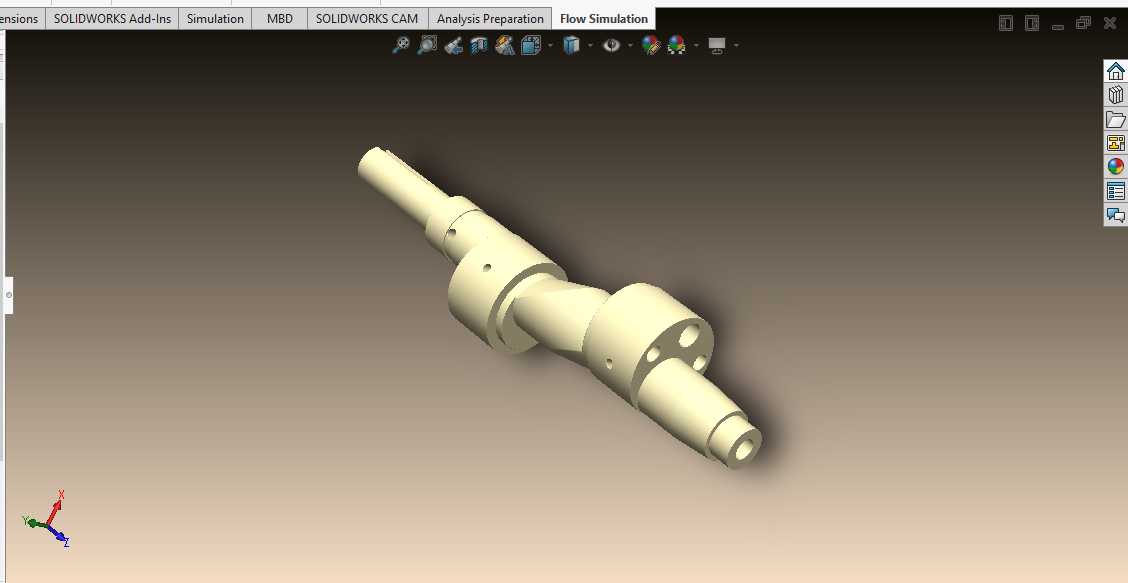

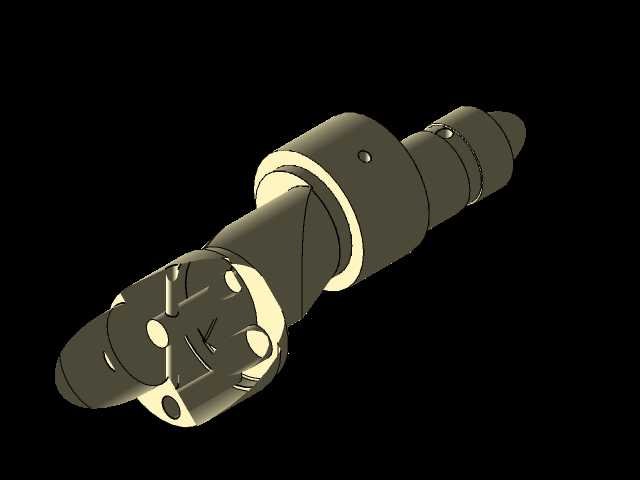

　　在往复式与旋转式内燃机的动力传递链路中，偏心轴是承担偏心回转运动转换的核心承载构件，尤其在万克尔转子发动机的结构体系里，这类轴件的设计精度直接决定了转子的运动轨迹精度、燃烧室密封性能以及整机的动力输出平顺性。不同于常规曲轴的多拐多连杆支撑结构，这款偏心轴采用一体化偏心轴颈设计，将转子安装位的偏心距控制在适配三角转子运动包络的精准区间，轴身整体采用阶梯轴布局，从两端的支撑轴颈到中间的偏心承载段，各段轴径按照载荷分布梯度做差异化设计，两端支撑轴颈匹配常规深沟球轴承或滑动轴承的安装尺寸，轴端预留的定位轴肩与卡簧槽结构，可实现轴承装配时的轴向定位，避免运转过程中出现轴系窜动。

　　从实际应用场景来看，这类偏心轴除了适配万克尔转子发动机外，也可通过调整偏心距参数，适配小型通用汽油机、航空模型动力单元、高速冲压设备的偏心进给机构等场景，不同场景下的偏心轴载荷特性差异较大：转子发动机用偏心轴需要持续承受转子旋转带来的周期性交变偏心载荷，轴颈表面需要具备足够的硬度与耐磨性能，因此设计时在偏心承载段做了加厚处理，轴身内部可根据轻量化需求设计中心通油孔，用于压力润滑时的润滑油输送，保证偏心轴颈与转子轴承之间的摩擦副始终处于有效润滑状态，避免高速运转下出现抱轴、烧瓦等故障。

　　在结构设计思路上，这款偏心轴没有采用分体式拼接结构，而是选择整体棒料加工成型的方案，规避了拼接结构带来的连接强度不足、同轴度误差累积等问题，轴身上分布的径向小孔为润滑油道出口，可将轴心输送的润滑油引导至转子内壁与偏心轴颈的配合面，同时轴肩位置的退刀槽设计充分考虑了加工工艺性，可在车削、磨削加工时避免刀具干涉，保证各轴段的同轴度公差控制在合理范围内。安装边界方面，两端支撑轴颈的同轴度是安装时的核心校准基准，装配时需要保证两端轴承座的孔位同轴度与轴颈公差匹配，偏心段的相位角度需要与转子的点火正时、进排气相位严格对应，一旦相位偏差超过设计阈值，会直接导致转子运动轨迹偏移，出现密封片刮蹭缸体、压缩比不足等问题。

　　从功能特性来看，这款偏心轴的偏心段直径与支撑轴颈直径的比值经过优化，既保证了偏心段的承载能力，又尽可能控制了轴件整体重量，降低高速回转时的离心载荷，轴端的细轴段可用于安装正时齿轮、飞轮或者动力输出联轴器，轴端的中心孔为加工时的工艺基准，也可在装配时用于百分表打表校准轴系跳动。在航空航天领域的小型动力单元应用中，这类偏心轴还会采用高强度合金材料制作，在保证结构强度的前提下进一步降低自重，适配高空低气压环境下的高转速运转需求，轴身表面会做特殊的耐磨涂层处理，降低润滑不足情况下的摩擦损耗。不同于常规传动用偏心轴，发动机用偏心轴的动平衡精度要求更高，设计时会在轴身预留动平衡去重位置，加工完成后通过动平衡测试去除多余重量，将高速回转时的振动量控制在允许范围内，避免整机运转时出现异常振动，影响周边附件的使用寿命。
