汪克尔发动机用火花塞完整装配结构

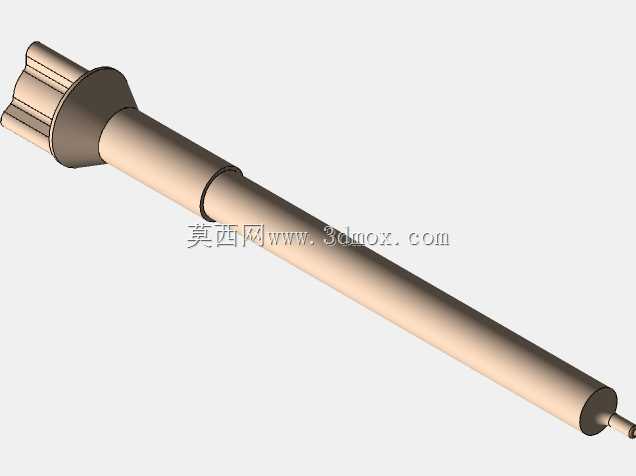

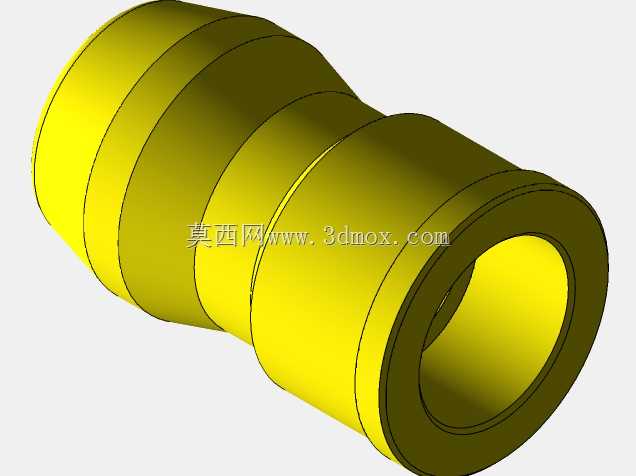

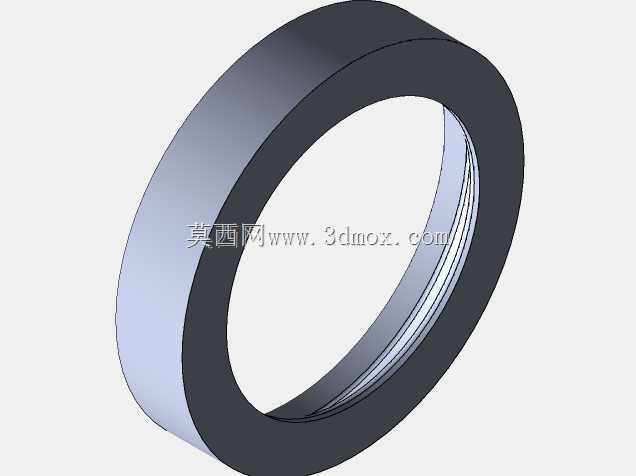

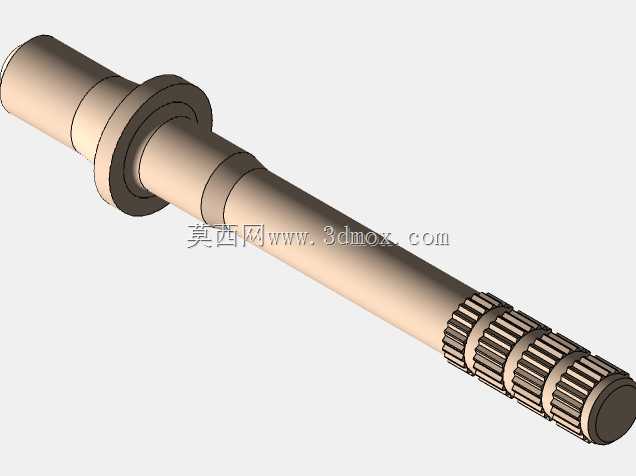

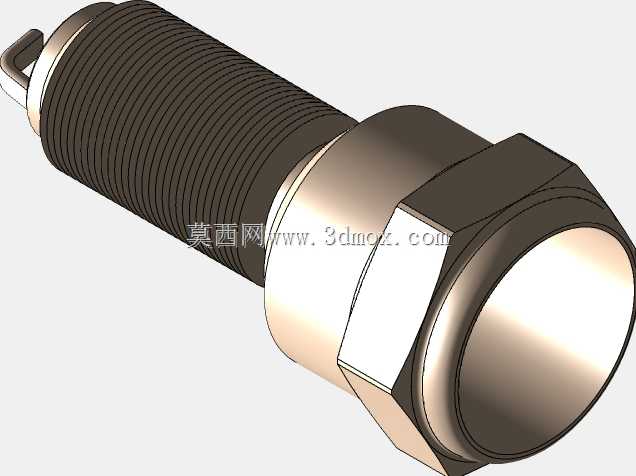

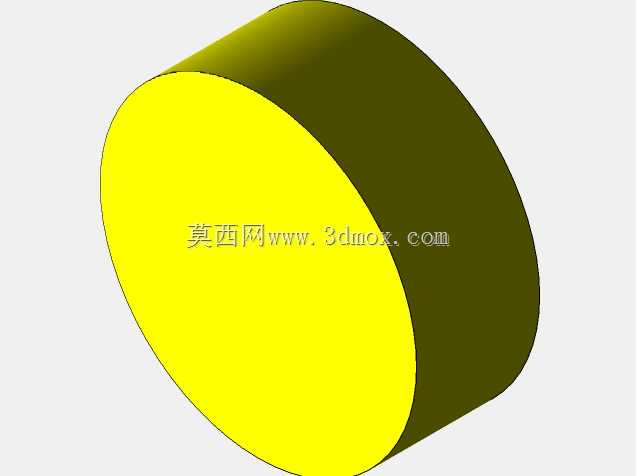

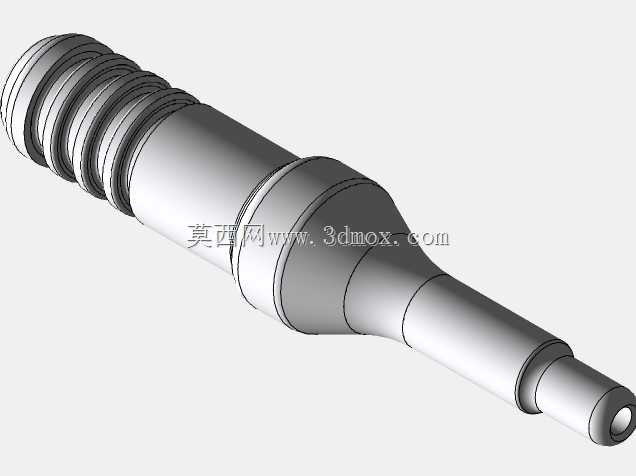

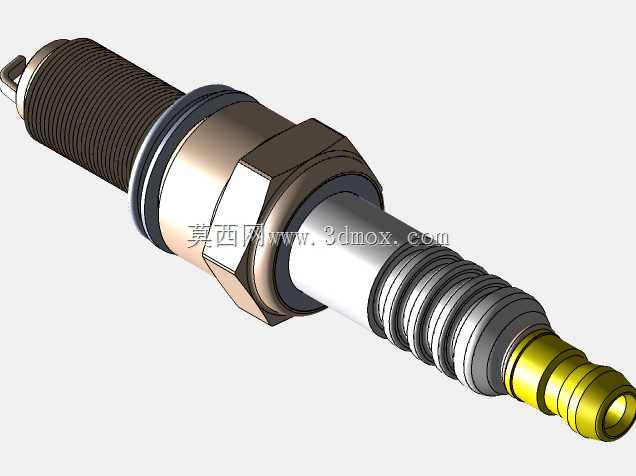

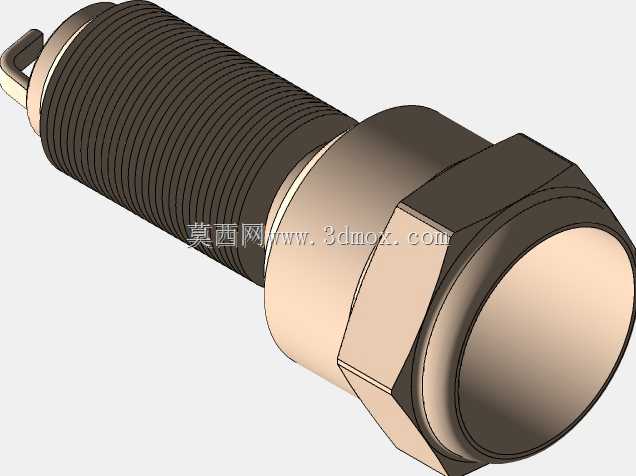

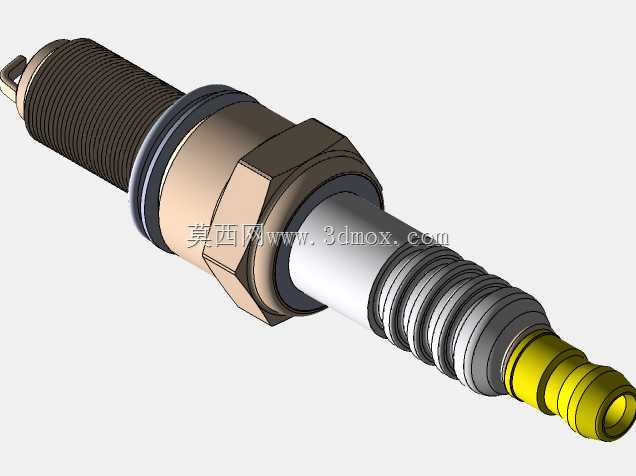

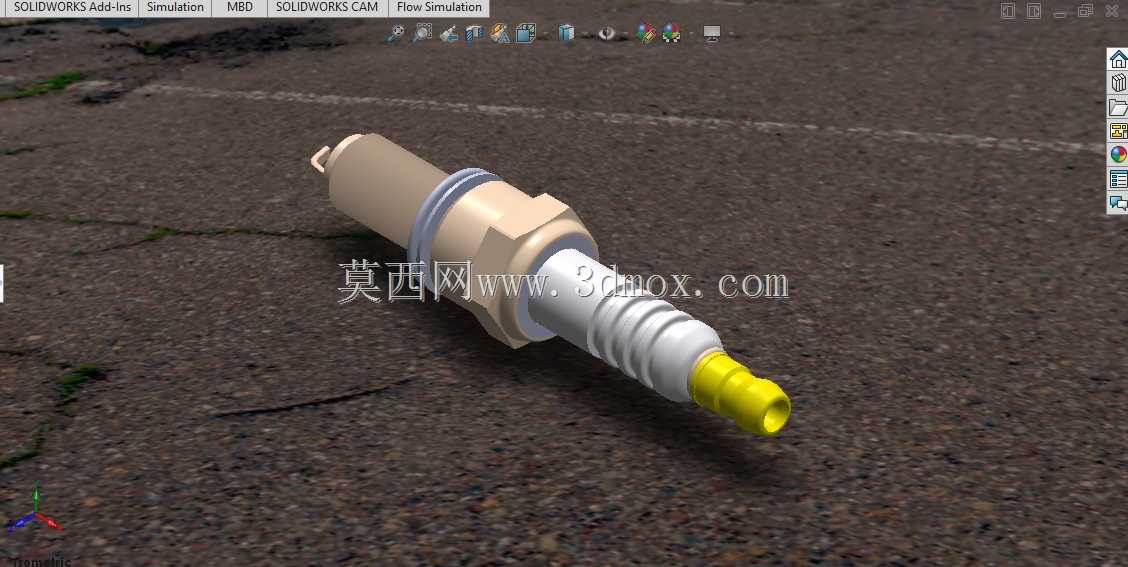

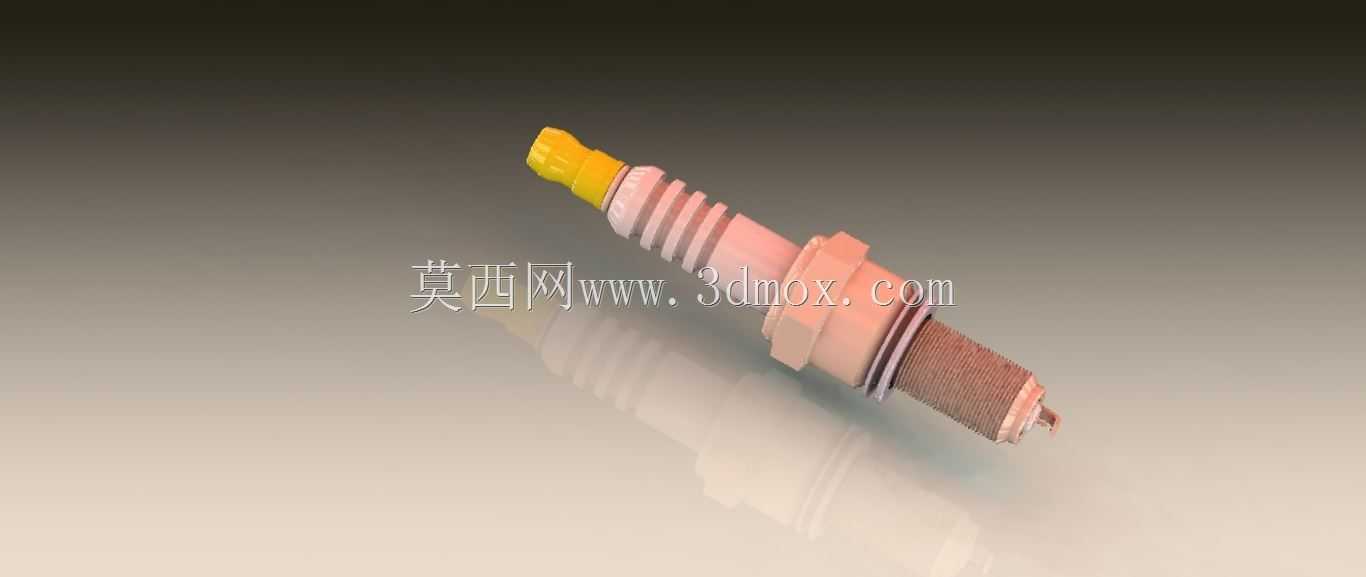

在往复式活塞发动机与汪克尔转子发动机的点火系统设计中，火花塞是决定缸内燃烧效率、动力输出稳定性的核心执行部件，不同于常规四冲程汽油机的火花塞布置逻辑，汪克尔发动机的燃烧室随转子转动持续迁移，点火位置的匹配、电极伸入深度的控制、壳体密封结构的设计都有更严苛的边界要求，这套装配结构正是针对汪克尔发动机的特殊工况完成的全零件建模还原。从实际装车场景来看，这类火花塞需要适配转子机高转速、燃烧室狭长、点火时机窗口短的特性，设计阶段首先要确认安装螺纹的公称尺寸与拧入深度，避免电极伸入过长刮碰转子密封片，或是伸入过短导致火焰传播距离过长、燃烧不完全的问题。整个装配体拆分来看，最末端的黄色绝缘护套承担高压接线端的绝缘防护作用，避免高压电在接线位置出现爬电、漏电问题，保证点火能量足额传递到电极端；白色陶瓷绝缘段采用多道棱状结构设计，既增加了壳体与中心电极之间的爬电距离，也能在陶瓷体受热膨胀时预留形变余量，避免高温工况下陶瓷开裂；中间的六角金属壳体是安装时的受力部位，配套标准套筒即可完成拧紧作业，壳体上的密封垫圈在拧紧后会发生塑性形变，填充缸盖安装孔的配合间隙，保证燃烧室的气密性，避免高温高压燃气从安装缝隙泄漏；金属壳体前端的螺纹段与缸盖安装孔配合，拧紧力矩需要严格控制在工艺要求范围内，力矩过大会导致螺纹滑牙、陶瓷体受挤压碎裂，力矩不足则会出现密封失效、火花塞松动脱落的故障。中心电极与侧电极的间隙是设计中的核心参数，汪克尔发动机的压缩比、混合气流动特性与常规活塞机存在差异，电极间隙需要匹配点火线圈的输出能量，既要保证高压电可以顺利击穿混合气形成电弧，也要避免间隙过大导致点火能量不足、高速工况下断火的问题。建模过程中还原了所有零件的配合公差，陶瓷体与金属壳体之间的铆接固定结构、内部密封填料的填充位置、接线端子与中心电极的导电连接结构都做了完整还原，可直接用于点火系统教学演示、转子机维修培训、改装件结构验证等场景，也能作为同类非标火花塞设计的参考基准，帮助设计人员快速核对安装边界、零件干涉、装配顺序等核心问题，减少前期设计阶段的反复试错成本。
