带弯管进出结构的汽轮机内部齿轮组结构

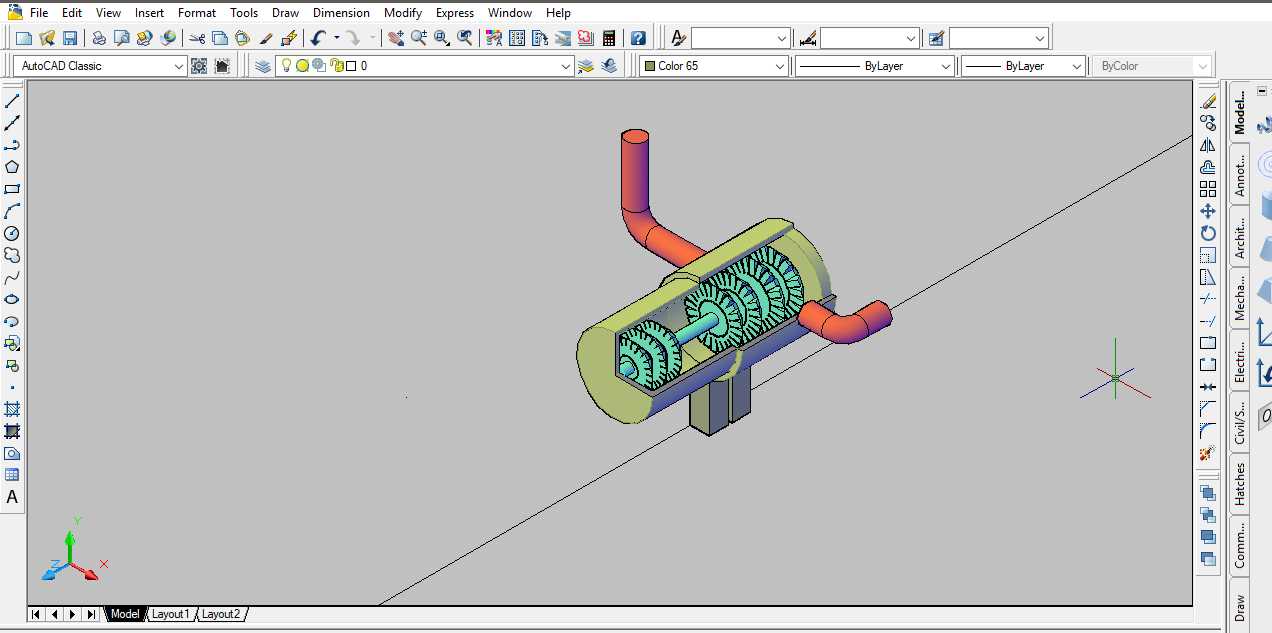

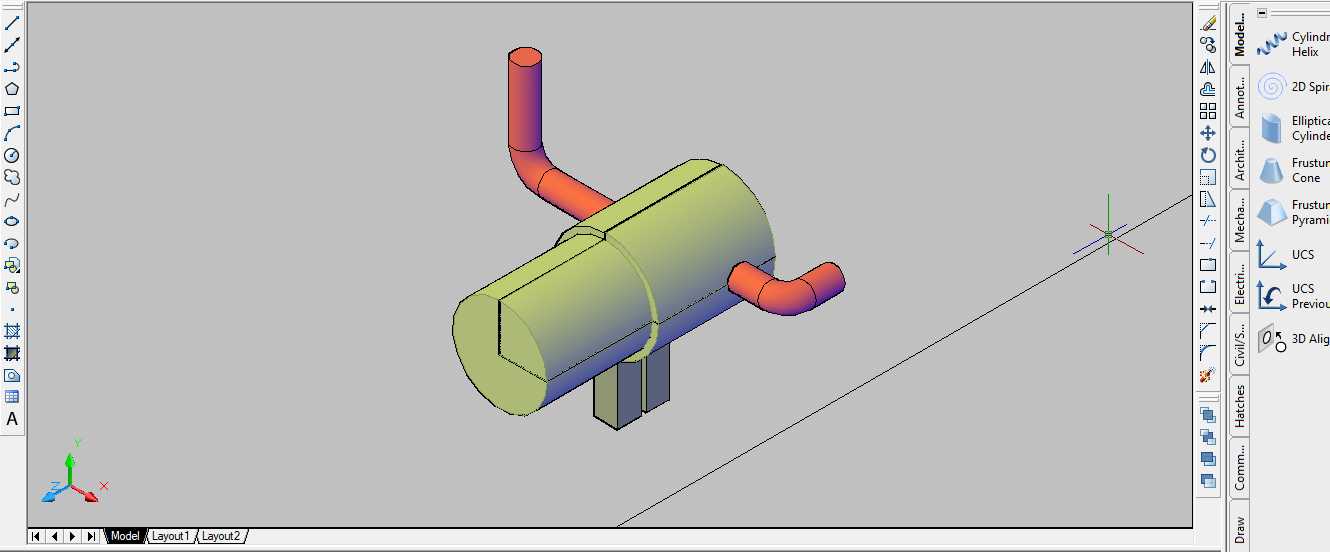

　　在工业动力系统的布局场景里，这类带侧置弯管进出结构的汽轮机，常作为中小型蒸汽动力回路的核心做功单元，适配余热回收、小型分布式供能、工业拖动等工况，可直接对接厂区蒸汽管网的输出端，将蒸汽的热能与压力能转化为旋转机械能，用来驱动给水泵、小型发电机、风机等辅机设备，相比大型汽轮机组，这类结构的安装空间要求更低，适配厂房内紧凑的设备排布需求。从结构设计逻辑来看，模型还原了汽轮机核心的通流与传动部分：外壳采用半剖展示的形式，内部平行排布的三组齿轮构成减速传动链，蒸汽从侧上方的弯管接口进入壳体内部，冲击叶轮带动主轴旋转，再通过齿轮组完成转速匹配后，从另一侧下方的弯管接口排出乏汽，进出管路的弯折角度经过适配，可直接对接现场常见的水平走向蒸汽管线，

　　减少现场管路改造成本。设计过程中优先考虑了安装边界的适配性，整体壳体为圆柱筒型结构，底部带有一体式的安装支脚，支脚预留的安装孔位可直接固定在混凝土基础或者钢制设备机架上，进出管路的接口位置避开了底部安装面的操作空间，现场安装时不需要额外调整管路走向就能完成对接。内部齿轮组的排布采用平行轴布局，每级齿轮的啮合间隙在建模时预留了合理的装配公差，齿轮与主轴之间采用键连接的结构形式，既保证扭矩传递的可靠性，也方便后期检修时的拆解更换。外壳的半剖结构并非为了展示而做的简化，实际生产中这类小型汽轮机的壳体就会设计成分体式结构，上下半壳通过法兰螺栓连接，拆开后就能直接接触到内部的叶轮与齿轮组件，日常维护时不需要将整个设备从管路上拆下，

　　就能完成齿轮磨损检查、轴承润滑等操作。从实际使用的功能特性来看，这类结构的汽轮机对蒸汽参数的适配范围较宽，进汽压力在0.3-1.2MPa区间内都能稳定输出扭矩，齿轮组的减速比经过匹配，输出轴的转速可以稳定维持在常用辅机的额定转速区间，不需要额外配置独立的减速箱，减少了整个动力单元的占地面积。建模过程中对管路接口的尺寸做了标准化处理，进出弯管的端部采用通用的法兰连接尺寸，可直接匹配市面上常见的工业蒸汽管路法兰规格，不需要单独定制转接件。设备的整体重心落在底部安装支脚的中心区域，安装时不需要额外做配重处理，固定螺栓的受力均匀，长期运行时不会因为振动出现螺栓松动的问题。内部的叶轮叶片采用圆弧型线设计，建模时还原了叶片的倾斜角度，

　　可保证蒸汽进入叶轮腔室时的流动阻力最小，减少能量损耗，齿轮的齿形采用标准渐开线齿形，啮合重合度高，运行时的传动噪音更低，承载能力更强。在设备选型阶段，这类结构的三维模型可直接用来做厂区管路的碰撞检查，将模型导入整体厂区的三维布局中，就能提前确认进出管路的走向是否和周边设备、管线存在干涉，安装支脚的位置是否和基础预留孔对齐，避免现场安装时出现返工。对于结构设计从业者来说，这个模型的齿轮排布、管路接口位置、壳体支撑结构的设计逻辑，都可以作为小型动力设备结构设计的参考，尤其是半剖展示的内部结构，能直观理解蒸汽从进入到排出、能量从叶轮传递到输出轴的整个路径，在做同类动力设备的改型设计时，可以直接参考其齿轮组的排布方式，平衡传动效率与设备整体尺寸的关系。
