多层级组合齿轮式喷气动力核心结构

项目分类:发动机 发布时间:2022-05-03 ID:622441
  • 多层级组合齿轮式喷气动力核心结构
  • 多层级组合齿轮式喷气动力核心结构
  • 多层级组合齿轮式喷气动力核心结构
  • 多层级组合齿轮式喷气动力核心结构
  • 多层级组合齿轮式喷气动力核心结构
  • 多层级组合齿轮式喷气动力核心结构

  这套多层组合齿轮结构是喷气动力单元的核心传动做功部件,在航空推进、小型燃气轮机、高速动力试验台等场景中承担能量转换与扭矩传递的核心作用。从实际工况来看,这类结构需要在高温、高转速、持续交变载荷的环境下稳定运行,每一级齿形的参数匹配都直接影响动力输出效率与运行寿命,设计阶段需要反复校核齿面接触强度、齿根弯曲疲劳强度,同时考虑高速旋转下的动平衡余量,避免运行过程中出现共振、偏磨等问题。

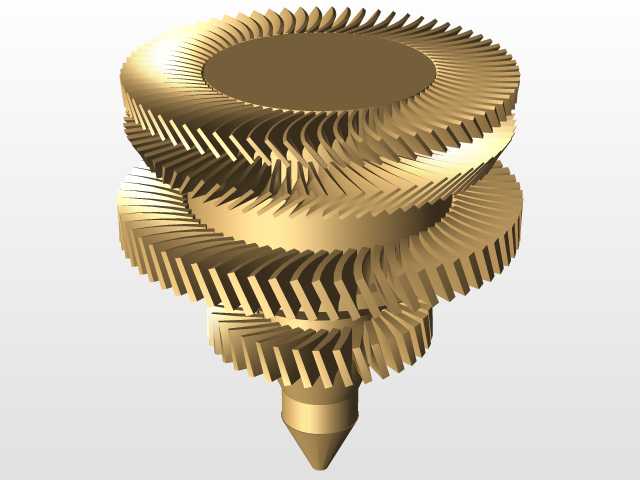

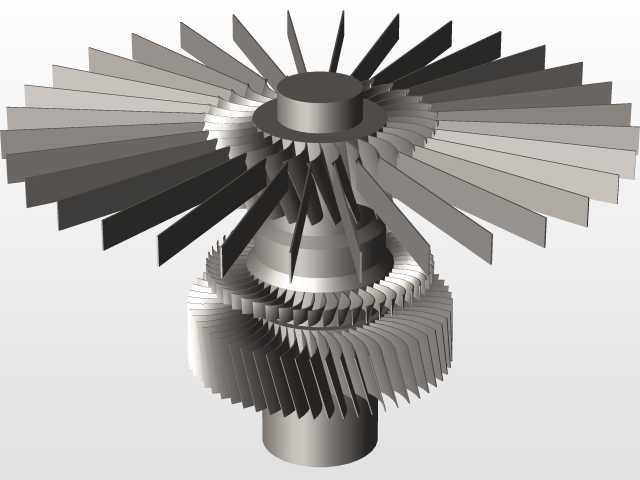

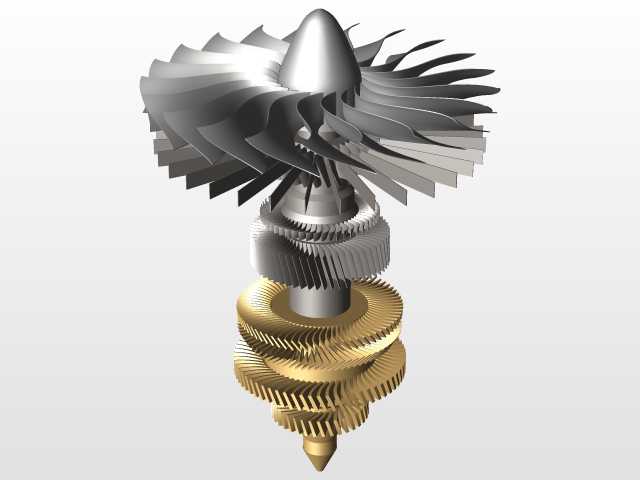

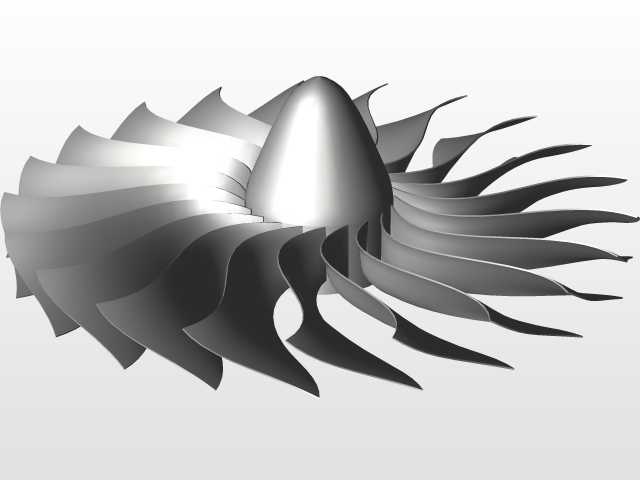

  设计过程中首先要明确各级齿轮的传动比匹配逻辑,最上层的密齿涡轮级负责承接高温燃气的冲击动能,通过齿面的曲面导向将流体动能转化为旋转扭矩,中间层的承力齿轮组负责将扭矩进行分流传递,同时承担轴向与径向的复合载荷,最下层的输出齿轮则将调整完转速的扭矩传递至后续负载端,底部的锥形定位轴头则是整个转子组件的安装基准,需要与轴承位实现H7/k6级的过渡配合,保证旋转过程中的同轴度误差控制在0.02mm以内,避免高速运转下的跳动超差。

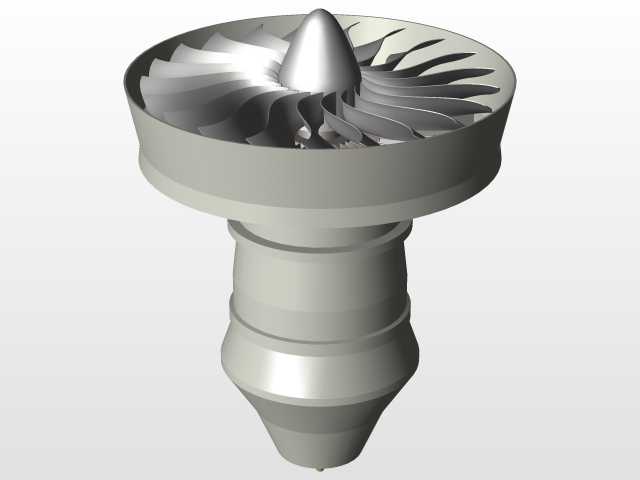

  从外形尺寸与安装边界来看,整个组件为同轴回转体结构,最大外圆为上层涡轮的齿顶圆,安装时需要预留出齿顶与机匣内壁之间的间隙,单边间隙控制在0.3-0.5mm,既要避免热膨胀后齿顶与机匣刮蹭,也要减少间隙过大带来的流体泄漏损失。各级齿轮的齿向修形是设计中的关键细节,因为高速运转下齿轮会受载产生弹性变形,同时温度场分布不均带来的热变形会让齿面接触出现偏载,提前在齿向方向做0.01-0.03mm的修形量,可以让齿面载荷分布更均匀,大幅提升组件的连续运行时长。

  实际应用中,这类结构的材质选择通常会根据工况温度匹配,常温试验场景下可以选用高强度合金结构钢做渗碳淬火处理,齿面硬度达到HRC58-62,保证齿面的耐磨性能;如果是高温燃气环境下的实际运行场景,则需要选用高温合金材质,同时在齿面做隔热涂层处理,降低高温下材料力学性能下降带来的失效风险。装配过程中需要对每一级齿轮的端面跳动做逐次校验,单级齿轮的端面跳动不能超过0.015mm,整轴组装完成后需要做动平衡试验,平衡精度等级达到G2.5级以上,才能满足每分钟上万转的运行要求。

  不同于普通定轴齿轮传动,这套组合结构的各级齿形都采用了斜齿与弧形齿结合的设计,一方面可以提升啮合过程中的重合度,让传动过程更平稳,降低高速运转下的齿轮啮合噪音,另一方面弧形齿的结构可以更好地承受轴向载荷,减少推力轴承的负载压力。齿根位置做了圆角过渡处理,避免应力集中带来的齿根断裂风险,圆角半径通常取模数的0.3-0.4倍,在保证齿根强度的同时不会影响齿面的有效啮合长度。

  在做三维建模过程中,需要先梳理清楚各级齿轮的参数关系,先建立基准轴与各级安装端面的基准面,再通过参数化方程生成每一级的齿廓曲线,通过扫掠、阵列等命令生成单齿结构后完成整圈齿形的构建,最后完成各级齿轮与中心轴、底部定位头的布尔合并。建模过程中需要特别注意各级齿形的相位角匹配,避免装配后出现啮合干涉,同时要预留出后续加工所需的工艺倒角与退刀槽位置,保证模型可以直接对接后续的数控加工流程。这类结构的三维模型在做虚拟装配验证时,可以提前发现各级齿轮之间的间隙问题、安装定位的干涉问题,减少后续实物试制过程中的改模成本,缩短整个动力单元的研发周期。
