直列四缸往复式内燃机核心装配结构

　　这套直列四缸往复式动力核心装配结构，广泛适配小排量乘用车、通用小型发电机组、农用作业机械等需要稳定内燃动力输出的场景，是整套动力设备中将燃料化学能转化为旋转机械能的核心单元。从实际工况适配来看，该结构采用直列四缸的经典布局，相比三缸机型拥有更优的一阶二阶振动平衡特性，不需要额外加装平衡轴即可满足多数民用动力设备的NVH控制要求，相比V型六缸等布局又拥有更紧凑的横向安装尺寸，对于前置前驱乘用车的机舱布局、小型固定式机组的机架安装空间都有更好的兼容性，安装边界上预留的缸体侧面附属件安装位、曲轴两端动力输出与飞轮连接位，都能匹配多数通用配套部件的接口尺寸，不需要对配套安装结构做大规模修改即可完成适配。

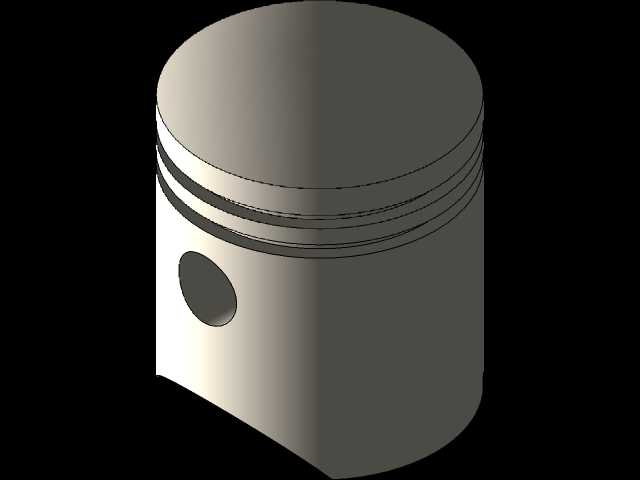

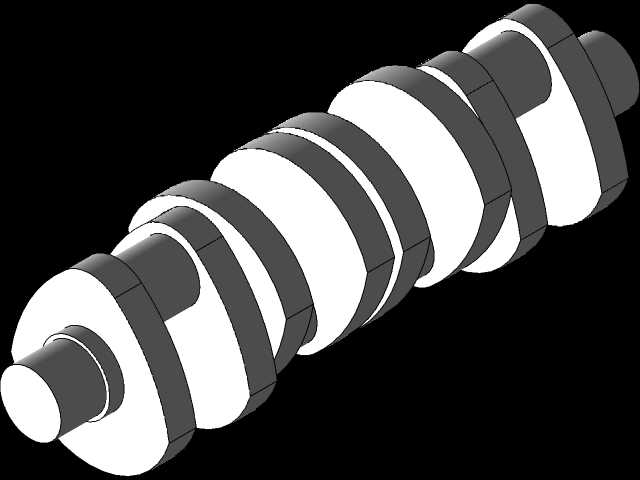

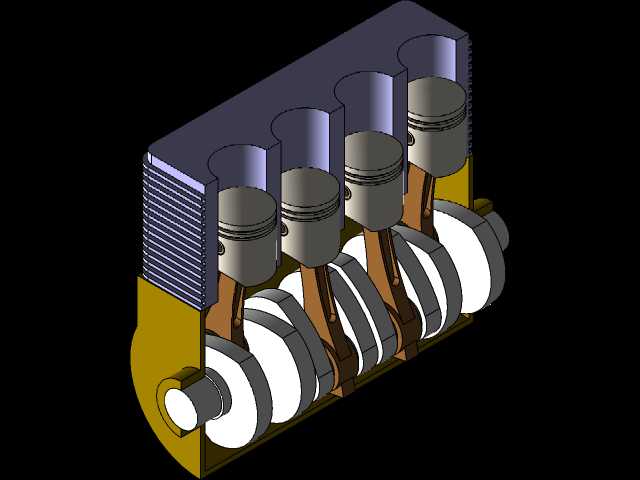

　　从功能实现逻辑来看，整套结构的动力传递路径清晰明确：混合可燃气在缸体内燃烧膨胀推动活塞做上下往复直线运动，活塞通过活塞销与连杆小头形成铰接副，将直线运动的推力传递至连杆，连杆大头与曲轴的连杆轴颈形成转动副，将活塞的直线往复运动转化为曲轴的连续旋转运动，最终通过曲轴后端的法兰端面向外输出扭矩。设计过程中针对各运动副的配合特性做了对应结构优化：活塞裙部设计有适配热膨胀的型线，避免工作温度升高后活塞在缸筒内出现卡滞；活塞销采用全浮式配合设计，工作过程中可在活塞销座与连杆小头衬套内自由转动，让磨损均匀分布在销的整个外圆表面，提升部件使用寿命；连杆杆身采用工字型截面设计，在保证足够的抗拉压、抗弯曲强度的前提下尽可能降低往复运动部件的质量，减少高转速工况下的惯性力载荷；曲轴采用全支撑结构设计，每个连杆轴颈两侧都设置有主轴颈支撑，大幅提升曲轴的整体刚性，降低高负荷工况下的曲轴挠曲变形量，减少轴瓦偏磨的风险。

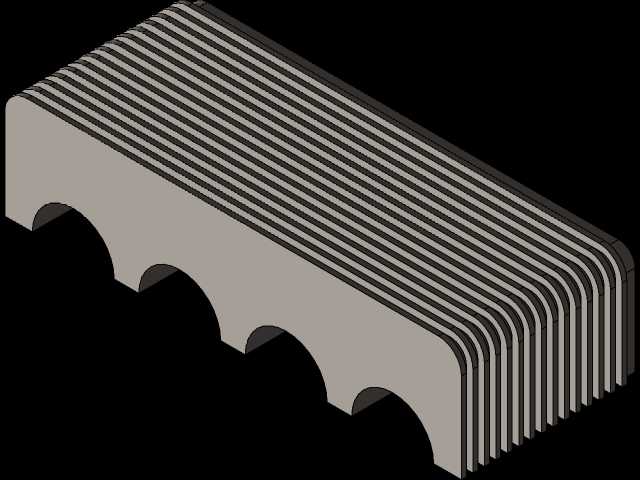

　　上下缸体的合箱定位采用止口加定位销的组合结构，保证装配过程中缸筒轴线与曲轴主轴颈轴线的垂直度公差控制在合理范围内，避免出现偏缸问题导致活塞与缸筒异常磨损。缸体外侧的散热鳍片结构，适配风冷式散热的使用场景，通过增加与空气的接触面积提升散热效率，不需要额外布置复杂的水冷套、循环水泵、散热器等结构，进一步缩小整套动力单元的体积与重量，适合小型便携动力设备的使用需求。装配关系上，所有运动部件都预留了合理的配合间隙：活塞与缸筒之间的间隙适配热膨胀余量，活塞环槽内的气环、油环预留侧隙与背隙保证密封与刮油功能，连杆大头轴瓦、主轴瓦与对应轴颈之间的间隙满足润滑油膜形成的要求，保证各运动副在润滑系统的支撑下可以长期稳定运行。

　　在实际选型适配过程中，这套结构的轴向安装尺寸、缸心距参数都经过优化，既可以适配小排量高转速的乘用车动力需求，也可以通过调整缸径、冲程参数适配低转速大扭矩的农用机械、发电机组需求。结构上预留的正时机构安装位、机油泵驱动位、水泵安装位等附属接口，可根据不同的使用场景灵活搭配对应的附属系统，不需要对核心缸体曲轴结构做修改即可覆盖多种功率段的动力输出需求。从建模逻辑来看，整套结构采用自下而上的装配建模思路，先完成单个零件的结构建模，明确每个零件的尺寸公差、形位公差要求，再按照实际装配的约束关系完成总装，所有运动副的约束都按照实际工作状态设置，可直接用于运动仿真分析，验证活塞行程、配气相位匹配、曲轴动平衡等核心参数的合理性，也可作为结构教学、原理演示的直观模型，帮助从业者快速理解往复式内燃机的核心工作逻辑与装配关系。
