定制倾斜操作式传感设备钣金防护壳体

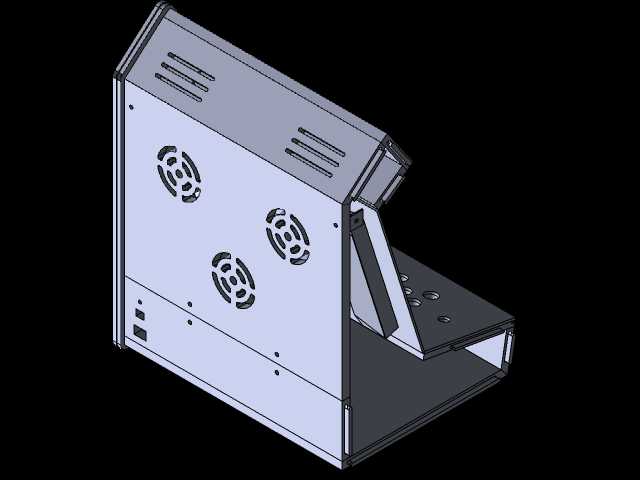

　　这款钣金结构件是面向工业现场传感采集终端定制的防护承载壳体，主要适配车间工位侧的操作型传感检测设备使用场景，常见于生产线旁的人工复检工位、设备运维点检点位、小型检测站的操作端安装场景，核心作用是为内部传感采集模块、数据处理板卡、操作交互组件提供结构支撑与物理防护，同时兼顾现场操作人员的操作视角合理性与设备长期运行的散热需求。从结构布局来看，整体采用分体折弯拼焊的钣金工艺成型，主体分为竖直的主控舱与倾斜向前的操作舱两个功能区域，竖直舱体内部预留了三层板卡安装位，可根据实际传感模块的尺寸搭配不同规格的铜柱固定点位，侧壁预留的三组风扇安装位对应内部功率器件的散热风道，进风缝隙开设在舱体底部靠近安装面的位置，

　　出风孔位对准顶部功率板卡的发热区域，形成自下而上的顺畅散热通路，避免现场多尘环境下散热孔直对工位造成的积灰问题。倾斜操作舱的倾斜角度经过现场操作视角校核，匹配站立操作时15度俯角的视线范围，操作面板区域预留了多组不同直径的安装孔位，可适配按钮、旋钮、小型显示屏、感应探头等不同交互组件的安装需求，舱体内部预留了走线槽位，可将操作组件的连接线规整引导至竖直主控舱内，避免线缆外露造成的拉扯损坏。壳体底部预留了两组壁挂安装孔与一组桌面放置的防滑脚垫安装位，可适配墙面固定、支架挂载、桌面放置三种不同的现场安装方式，安装边界尺寸控制在300mm220mm280mm范围内，不会占用过多工位操作空间，

　　侧壁预留的接口开孔位置距离安装面留有30mm的操作间隙，方便现场插拔数据传输线与供电线缆，不会出现线缆弯折半径不足导致的接触不良问题。设计过程中充分考虑了钣金加工的工艺可行性，所有折弯边均预留了合理的折弯避让缺口，焊接位置均设置在内侧不可见区域，外表面无突出焊点与毛刺，拼接缝隙控制在0.2mm以内，既满足工业现场的防护等级要求，也兼顾了设备外观的整洁度。舱门采用侧边卡扣式固定结构，无需额外工具即可快速打开进行内部模块的调试与更换，卡扣位置设置在舱体侧面非操作侧，避免日常操作过程中误触导致舱门脱落。针对传感设备的信号传输需求，壳体材质选用冷轧钢板表面喷塑处理，在保证结构强度的同时不会对内部传感模块的信号传输造成屏蔽干扰，

　　所有安装孔位均做了去毛刺处理，避免安装过程中划伤操作人员手部或者损坏内部线缆绝缘层。散热孔位采用阵列式圆形冲孔搭配侧边长条形通风槽的组合设计，圆形冲孔区域对应内部风扇的安装位置，可保证气流直通风扇进风面，长条形通风槽开设在舱体顶部折弯边位置，可在设备闲置时避免灰尘直接落入舱体内部，同时不影响热空气的向上散出。操作舱与竖直主控舱的衔接位置做了加强筋折弯处理，可承受操作人员按压操作面板时的最大150N的按压力，不会出现衔接位置变形导致的操作面板移位问题。壳体整体的接地螺柱设置在舱体内部左下角位置，可直接连接车间接地网，避免工业现场静电干扰对内部传感采集模块的精度造成影响，所有内部安装点位均预留了接地连接孔位，方便内部金属构件统一做接地处理。
