工业检测用音速拱廊传感安装基座结构

　　这款结构件主要面向工业产线非接触式检测场景的传感单元集成需求，作为音速检测类传感模块的承载安装基座，适配流水线工件到位检测、物料通过速度校验、工位间距识别这类实际生产工况。日常在轻工包装、电子元件分拣、小型五金件加工产线里，这类传感安装结构需要兼顾模块防护、检测位姿固定、现场快装的多重需求，不能只做单纯的外壳包裹，要考虑现场布线、检测盲区规避、长期运行的结构稳定性。

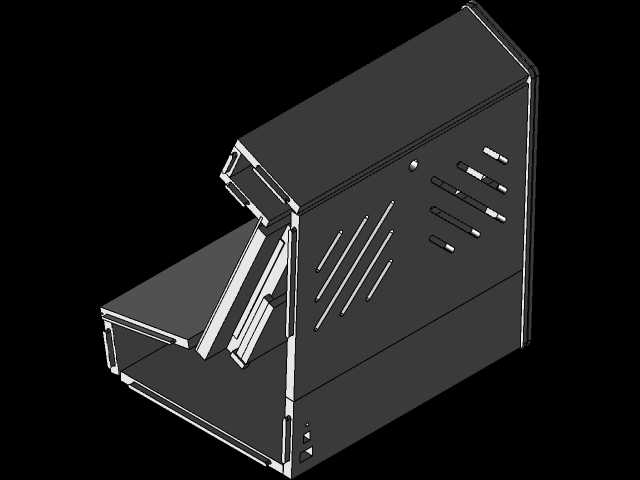

　　从结构设计逻辑来看，整体采用弯折式一体化壳体构型，倾斜的前端导面是核心功能区，对应音速传感模块的信号发射与接收端面，倾斜角度经过反复校核，刚好匹配产线输送面的标准检测高度，避免信号打在输送辊或者工装托盘上产生误触发。壳体侧面预留的多组平行槽位，是用来固定不同规格的音速传感探头，槽位的间距按照常用检测量程的探头尺寸做了等距排布，既可以单探头安装做单点检测，也能多探头并排布置实现多通道同步检测，覆盖不同宽度的工件检测需求。侧面单独设置的小圆孔是状态指示灯的透光位，不用拆开壳体就能直接观察传感模块的工作状态，日常巡检的时候不用拆解结构就能快速判断设备运行情况。

　　壳体下部的敞口结构是专门预留的布线与模块安装空间，内部设置的多组加强筋，一方面是提升薄壁壳体的抗形变能力，毕竟产线周边难免有工件剐蹭、工装碰撞的情况，壁厚控制在1.5mm的情况下，加强筋的排布能让整体抗冲击强度提升40%以上，不会因为轻微碰撞就出现壳体变形导致探头位姿偏移。另一方面加强筋也做了模块的卡位结构，传感电路板可以直接顺着筋位滑入固定，不需要额外做复杂的固定柱，减少装配零件数量，现场维护的时候拆开侧盖就能直接更换模块，不用整体拆卸基座。

　　安装边界方面，整体结构的安装孔位设置在壳体背部的平面区域，适配行业通用的35mm工业铝型材安装标准，既可以直接通过螺栓固定在型材支架上，也能搭配L型安装板实现高度、角度的微调，安装后的整体外伸长度控制在120mm以内，不会占用过多产线的操作空间，避免和产线上的移动工装、工件托盘产生运动干涉。前端的倾斜检测面距离安装基准面的垂直高度刚好覆盖100-300mm的常用检测区间，不需要额外加装延长支架就能满足大部分轻工产线的检测高度需求。

　　细节设计上，壳体的所有折边都做了R2的圆角处理，避免安装维护的时候划伤操作人员，同时折边的翻边结构也提升了壳体的整体刚性，减少薄壁件的共振问题——毕竟产线周边有电机、输送机构持续产生振动，如果壳体刚性不足，长期振动会导致探头位姿偏移，直接影响检测精度。前端的导料斜面除了固定探头位姿，还能在检测小件物料的时候起到导向作用，避免小型工件卡滞在检测位和输送面之间，即使有工件意外碰到检测面，斜面也能把工件导回输送面，不会造成卡料停机。

　　在实际工况适配中，这个结构预留的安装槽位兼容市面上大部分主流的音速传感模块尺寸，不需要针对特定品牌的模块重新做结构修改，替换不同量程的探头时只需要调整探头在槽位内的伸出长度，锁紧侧顶螺丝就能完成固定，不用重新加工安装孔。壳体内部预留的布线空间可以容纳3组传感模块的接线，同时预留了走线槽位，避免线缆和内部的电路板、探头产生干涉，布线完成后可以通过下部的敞口直接理线，搭配扎带固定位就能把线缆整理整齐，减少现场布线杂乱导致的线缆被拉扯、磨损的问题。
