分件式曼达洛步枪可3D打印结构设计

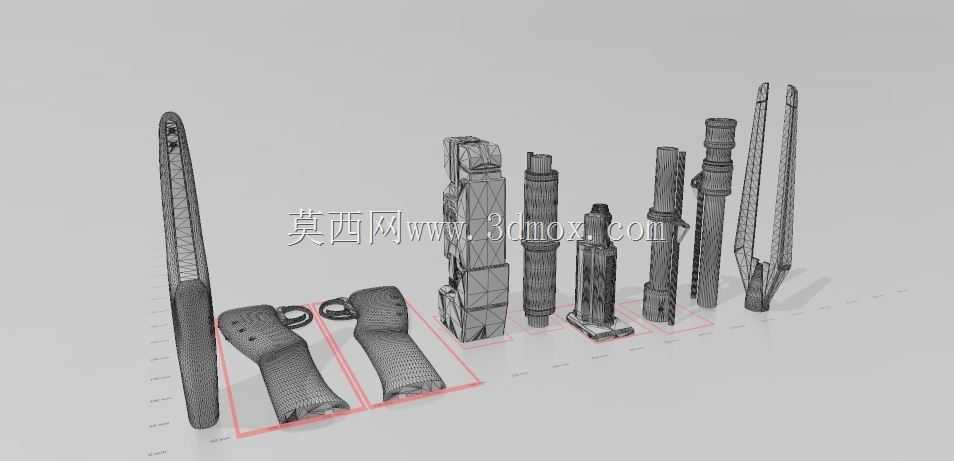

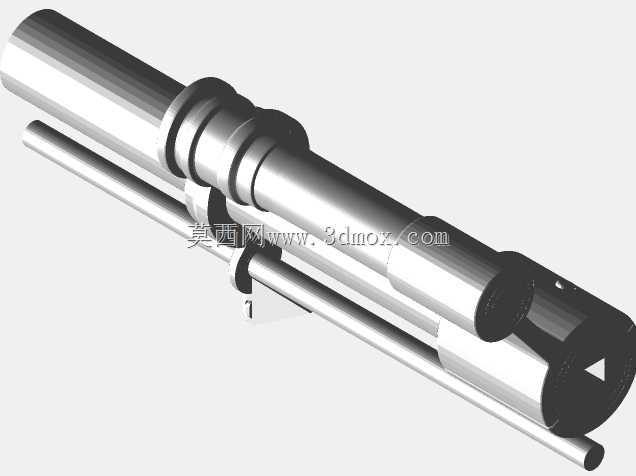

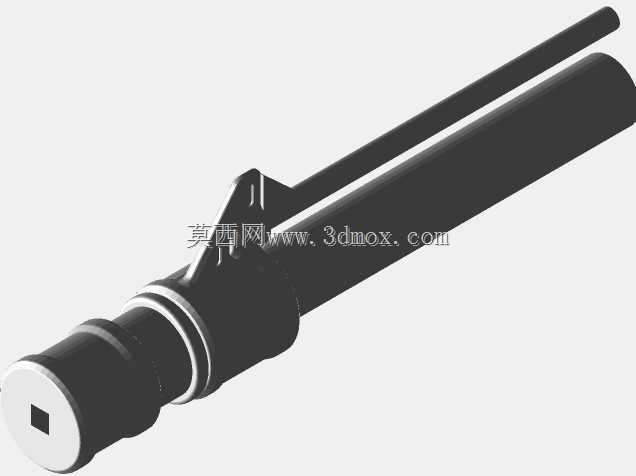

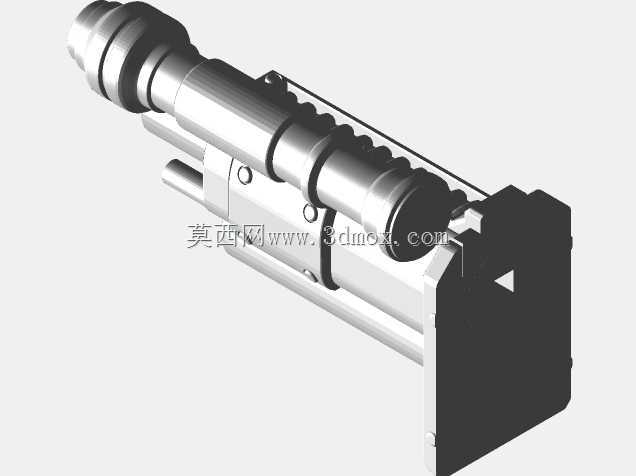

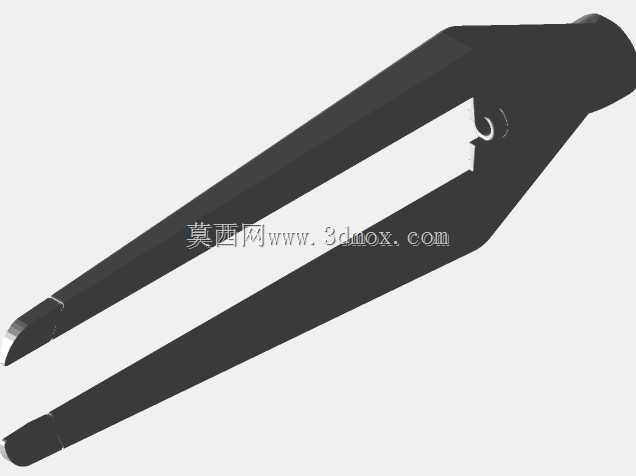

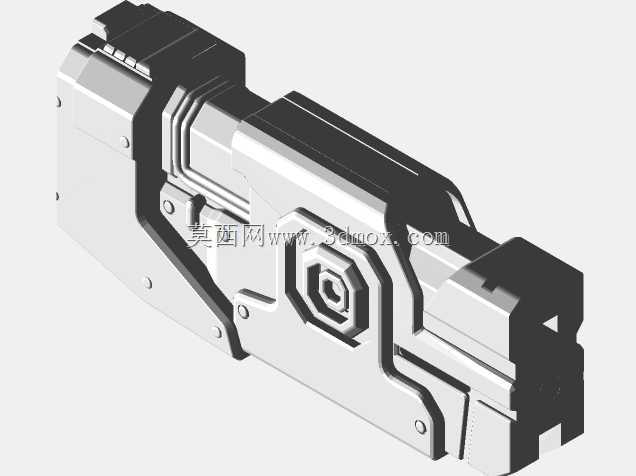

这套曼达洛步枪的结构设计，核心围绕桌面级FDM3D打印的成型限制做拆分优化，所有拆分后的部件都控制在常规220*220*250mm打印平台的成型边界内，无需大尺寸打印设备即可完成全件制作。从实际应用场景来看，这类拆分式枪械模型主要服务于影视道具制作、cosplay装备定制、主题展陈摆件制作领域，相比一体打印的整枪模型，分件结构不仅降低了打印失败风险，也为后期表面处理、涂装分色、易损件替换提供了便利。设计阶段先完成整枪的整体外形拟合，还原曼达洛步枪标志性的修长枪身、前置长杆结构与分段式枪管造型，整枪总长度控制在72英寸，对应实际握持使用的比例尺寸，符合成年使用者持握的人机工程要求，枪托部分的曲面弧度贴合肩窝抵靠的形态，握把区域的防滑纹理做了0.8mm的凸起设计，既保证打印时无需支撑即可成型，也能提升持握时的摩擦力。拆分逻辑上，按照枪身受力节点、外形曲率变化点做分割，每个拆分部件的拼接面都设计了0.2mm的公差配合位，采用插接加定位销的组合固定方式，组装时无需额外粘接即可完成初步定位，后期可根据使用需求选择胶水加固或者做可拆结构，方便运输收纳。枪管部分的分段设计，每一段都做了内部中空处理，在保证外形还原度的前提下减少打印耗材用量，同时降低整枪重量，长时间持握不会产生过重的负担。枪身附件的拆分也考虑了打印支撑的去除便利性，所有外露的细节结构都调整至打印时的朝上角度，避免支撑残留破坏表面细节，比如枪身侧面的装饰凸起、瞄准结构的棱线，都做了45度以上的拔模角度处理，打印时层纹方向顺着零件长度方向排布，后期打磨处理时更容易获得光滑的表面效果。从组装流程来看，所有部件按照从枪托到枪口的顺序依次插接，每个拼接位的定位销都做了防呆设计，不会出现装反的问题，小包装尺寸的设计也让这套模型可以通过普通快递运输，无需定制大尺寸包装箱，降低了成品的流转成本。针对3D打印的材料特性，所有部件的壁厚都控制在2mm以上，受力较大的枪托与握把连接位置做了局部加厚处理，避免使用过程中出现断裂问题，边缘位置都做了R1的圆角过渡，既避免打印时出现锐边翘曲，也能提升使用时的安全性，不会划伤使用者。
