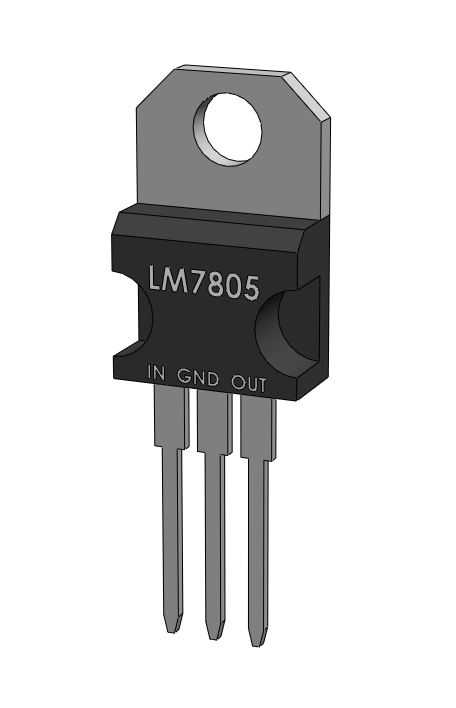

TO-220封装LM7805线性稳压器三维结构

　　在各类低压直流供电的电子设备、工控板卡、小型机电装置的电路设计环节，三端线性稳压器是板级电源链路里极为常见的基础器件，LM7805作为固定输出5V的经典型号，广泛覆盖从学生实验电路到工业级控制板的各类应用场景，其三维模型的精准度直接影响PCB布局、结构件干涉检查、整机装配仿真的最终效果。

　　从实际使用场景来看，这类稳压器常被布置在电路板的电源输入侧，承担将7-25V区间的直流输入电压稳定转换为5V输出的功能，为后端的单片机、逻辑芯片、传感器模块提供稳定的供电电压，避免输入电压波动、负载跳变带来的供电不稳问题。由于器件工作时会因压差产生功耗发热，多数应用场景下需要配合顶部安装孔加装散热片，这就要求三维模型必须准确还原安装孔的位置、孔径深度，以及塑封本体与金属散热背板的相对位置，否则在结构装配时会出现散热片无法贴合、固定螺丝干涉周边元件的问题。

　　本次建模过程中，首先还原了TO-220封装的典型外形特征：上部的金属散热基板带有标准圆形安装孔，孔边做了符合冲压工艺的倒角处理，金属基板与下部黑色塑封本体的贴合面完全对齐，不存在错位偏差。塑封本体表面的印字区域做了凹陷处理，对应实物表面激光刻印的型号标识、引脚定义字符位置，三个引脚分别对应输入、接地、输出功能，引脚的截面尺寸、伸出长度、引脚间距完全遵循行业通用封装规范，引脚根部与塑封本体的衔接处做了符合实际注塑工艺的圆角过渡，没有生硬的直角拼接痕迹。

　　从安装边界维度考量，模型严格控制了各部分的尺寸公差：塑封本体的宽度、厚度、高度尺寸与实物标称值偏差控制在0.1mm以内，三个引脚的中心间距符合2.54mm标准排距，引脚伸出塑封本体的长度预留了常规波峰焊、手工焊所需的插装余量，金属散热基板的厚度、安装孔的中心高度完全匹配常用的TO-220散热片安装尺寸，设计人员在进行PCB布局时，可以直接调用该模型进行器件占位，检查器件与周边电容、接插件、结构外壳的安全间隙，避免生产组装时出现元件顶壳、散热片与相邻元件短路的问题。

　　在功能特性的还原上，模型区分了金属散热部分、塑封绝缘部分、金属引脚部分的不同材质特征，金属部分做了符合铝材、铜镀锡引脚的表面质感处理，塑封部分还原了黑色环氧塑封料的哑光质感，能够在装配渲染、产品说明书配图、教学演示场景中直接使用，不需要额外调整材质参数。不同于简化的封装轮廓模型，该模型还原了实物的所有结构细节，包括塑封本体两侧的成型凹槽、金属基板与塑封结合处的溢胶台阶、引脚末端的切边倒角，能够满足高精度结构仿真、装配干涉检查的使用需求。

　　对于结构设计人员而言，这类板载功率器件的模型精度往往容易被忽略，实际生产中常出现因模型尺寸不准导致散热片安装后与外壳干涉、引脚长度不足无法穿过PCB焊盘、安装孔位偏差无法固定螺丝等问题，精准的三维模型能够在设计阶段就规避这类装配风险，减少打样迭代次数。在进行整机布线时，也可以依托该模型预留出散热片的安装空间，规划输入输出走线的路径，避免走线过于靠近发热区域影响线材寿命。同时在教学演示场景中，细节完整的模型能够帮助初学者快速识别器件引脚定义、安装方式，理解线性稳压器的板级装配要求。
