户外张拉膜遮阳雨棚结构设计

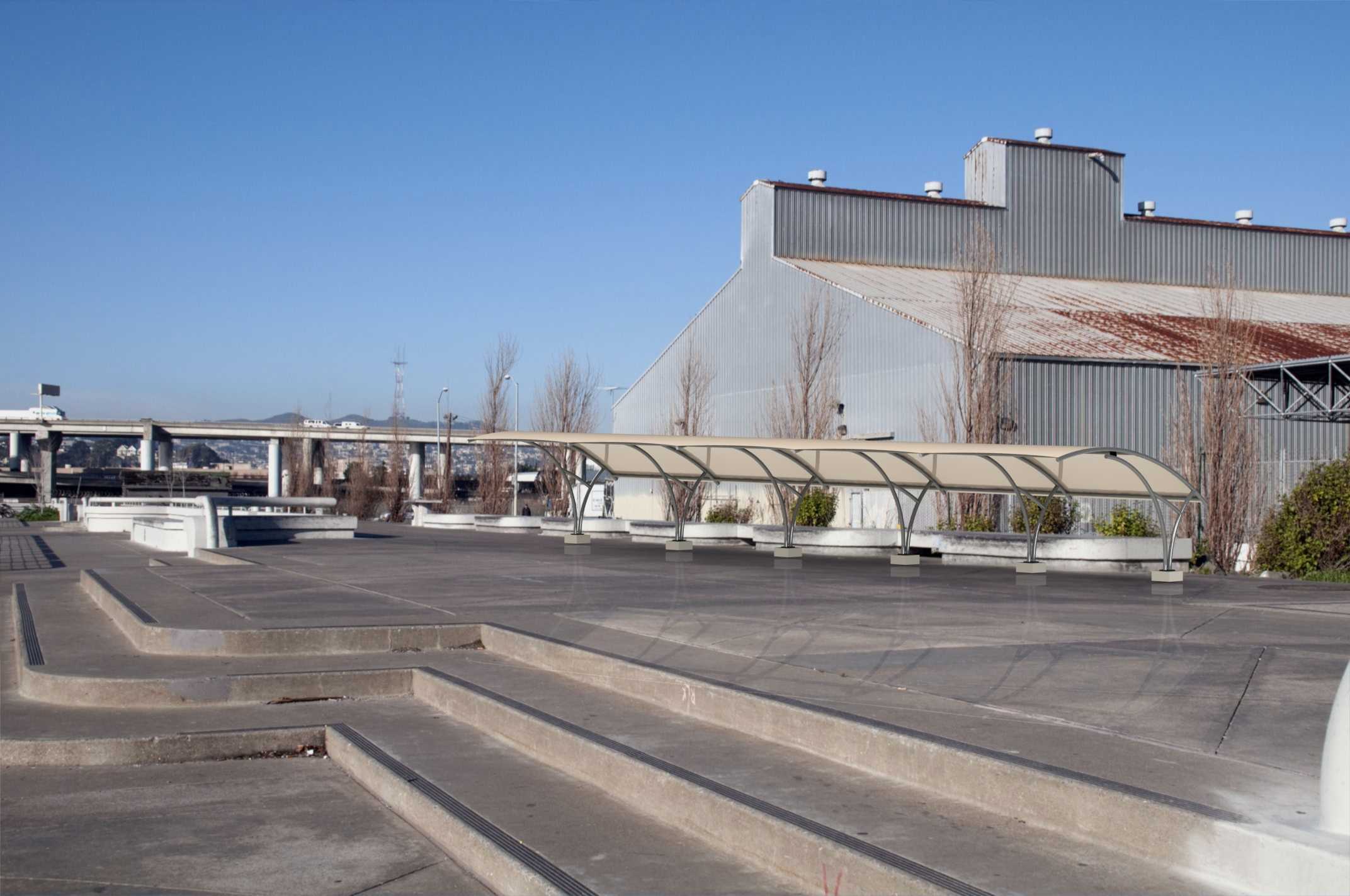

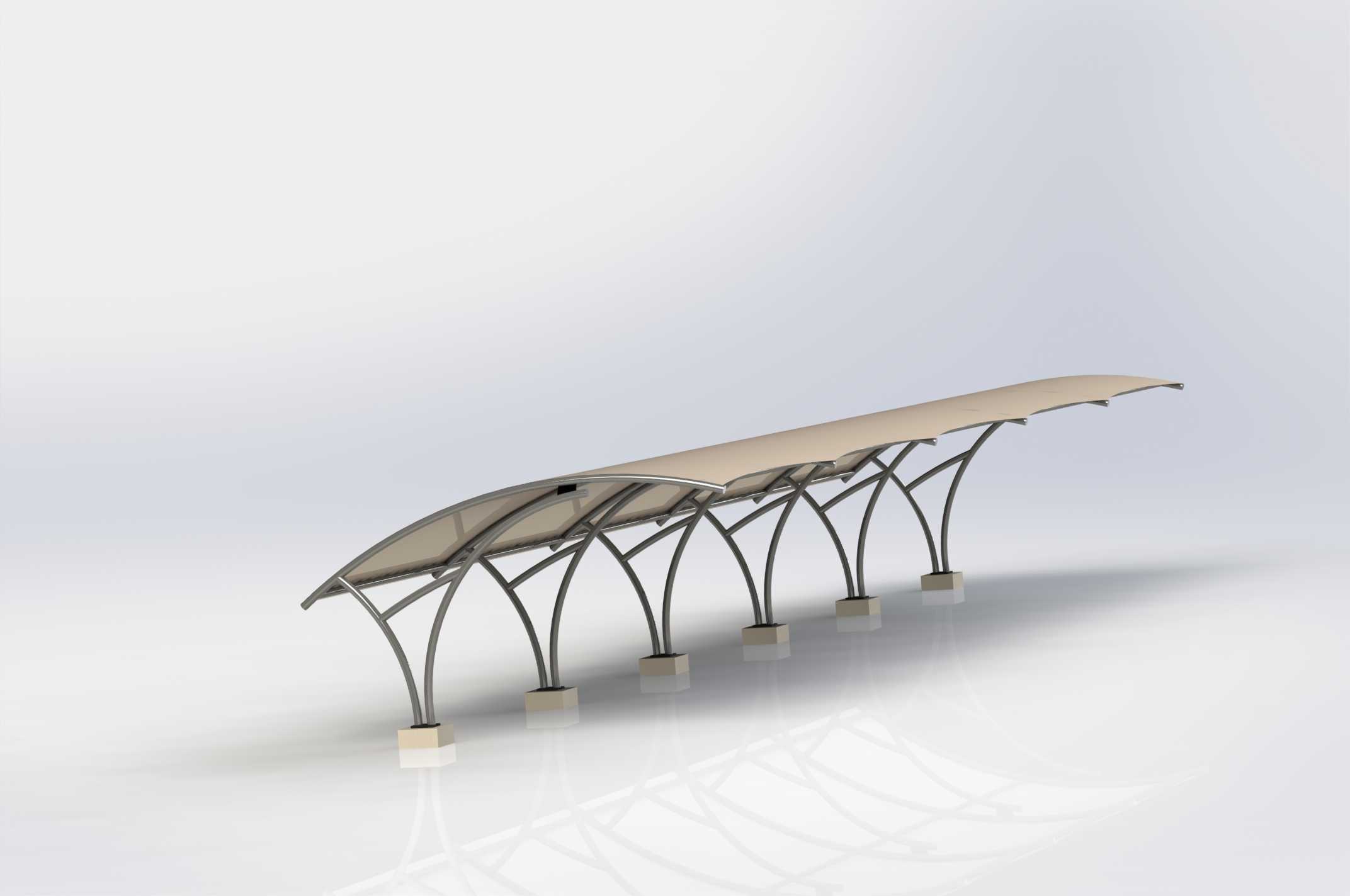

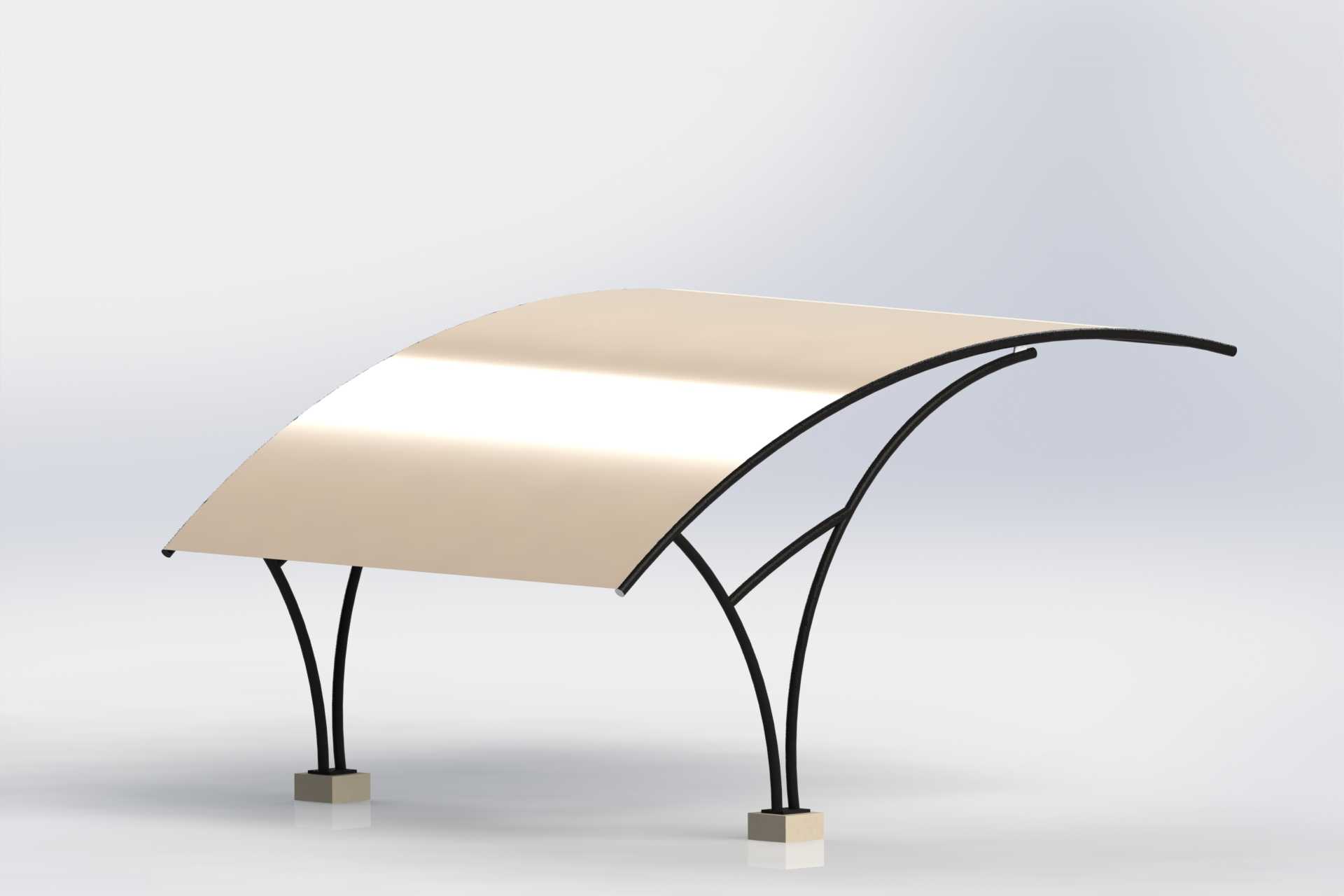

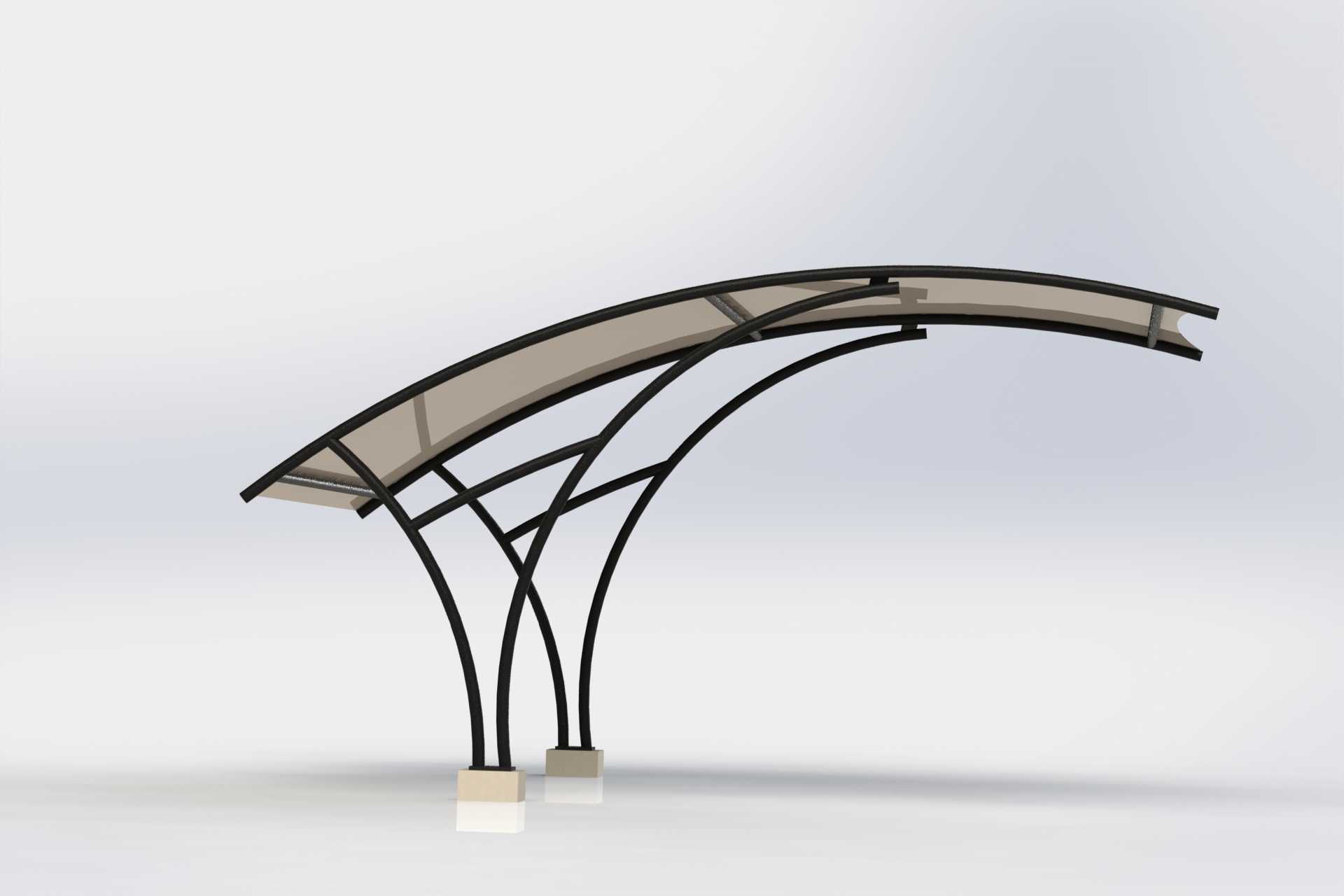

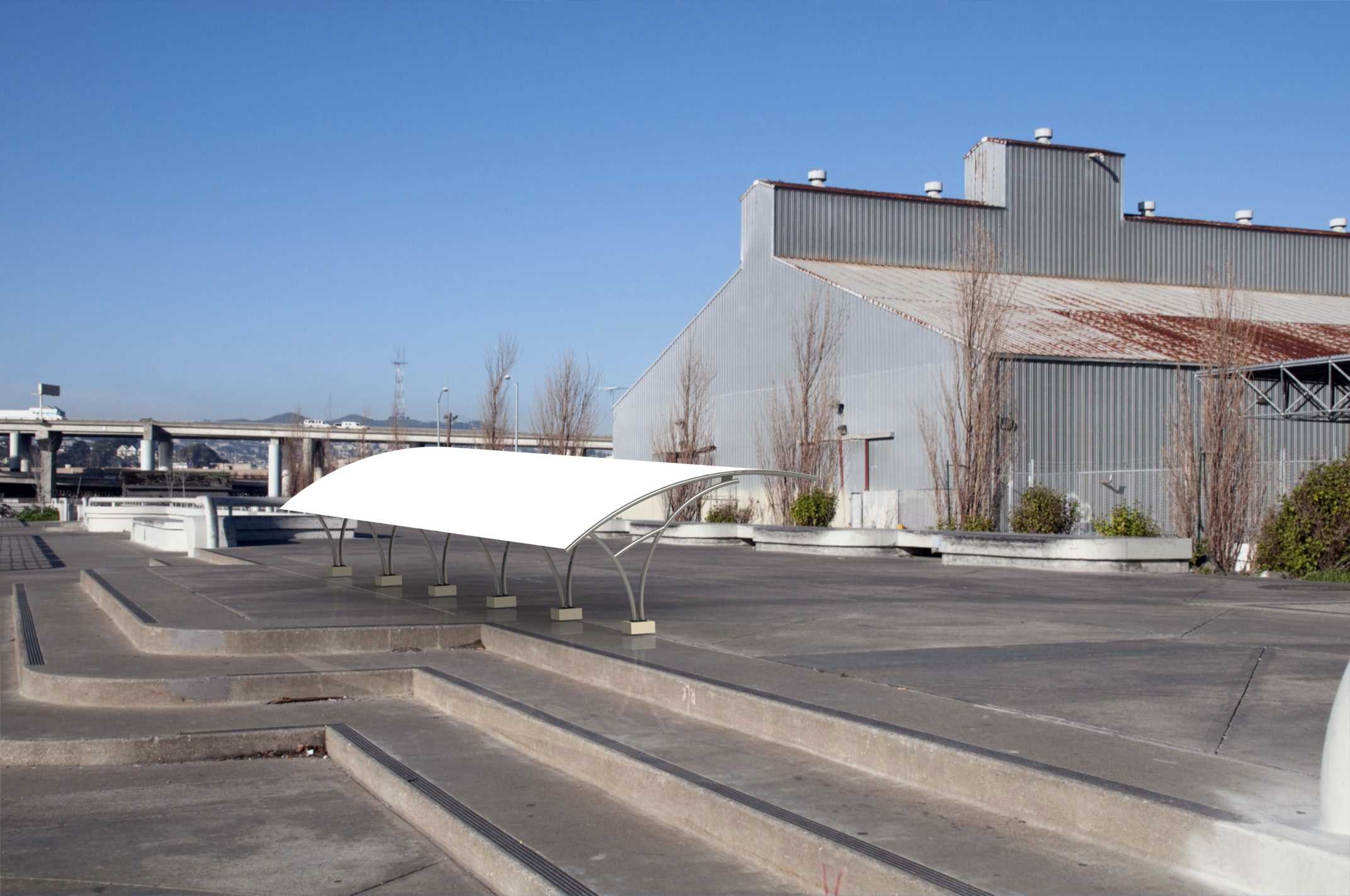

　　这类张拉织物支撑结构，常应用在城市公交站台、园区步行连廊、景区休憩区、露天停车场人行通道这类半开放公共空间，核心作用是在不做全封闭围护的前提下，为通行或停留的人群遮挡直射日光、阻隔短时降雨，同时凭借舒展的曲面造型弱化硬质钢结构的冷硬感，适配周边景观的视觉协调性。从结构受力逻辑来看，整套体系没有采用传统梁柱直撑的冗余设计，而是以连续弯曲的弧形钢拱作为主受力骨架，相邻拱架之间通过横向连杆做刚性拉结，保证纵向的整体稳定性，避免单榀拱架受侧向力出现失稳变形；上部覆盖的张拉膜材通过边缘的张紧构件与钢拱端部固定，安装时通过控制膜面的预张力抵消风载、雪载带来的局部形变，不会出现膜面兜水、大幅震颤的问题。设计阶段首先要明确安装区域的常年主导风向、

　　基本风压、屋面雪压这些荷载参数，单榀钢拱的曲率不是随意绘制的弧线，需要匹配膜材张拉后的应力分布，让膜面始终保持双向受拉的状态，避免局部出现应力集中导致膜材过早撕裂。拱架底部采用独立的混凝土预埋基座，每个基座的锚栓位置要和拱架下端的法兰盘精准对位，安装时需要先将首尾两榀拱架定位固定，拉通线校核中间拱架的安装高度与纵向直线度，再依次安装横向拉结杆件，最后铺设膜材做张紧调试，整套结构的安装边界要避开地下管线区域，基座顶面要高出周边铺装面一定距离，防止雨季积水浸泡基座连接部位造成锈蚀。膜材和钢拱的连接节点采用隐藏式压条设计，既不会让连接螺栓外露破坏整体造型，也能避免螺栓长期受雨水侵蚀出现锈迹流挂污染膜面。从使用场景的适配性来说，

　　这种结构相比传统混凝土雨棚自重更轻，对地基承载力的要求更低，施工周期也更短，后期如果膜材出现老化破损，不需要整体拆解骨架，单独更换对应区域的膜材即可，维护成本更低。结构的横向跨度可以根据实际场地需求调整拱架间距，单段覆盖长度可以通过增减拱架数量灵活适配，不需要重新开模制作定制构件，所有钢构件都可以在工厂预制完成后运输到现场拼装，减少现场焊接的作业量，也能更好控制构件的防腐涂装质量。在人流密集的公共区域使用时，钢拱的所有外露棱角都做了圆弧过渡处理，不会出现尖锐凸起造成磕碰伤害，膜材选用的是具备阻燃性能的织物材料，即使遇到明火也不会快速蔓延，满足公共设施的消防要求。设计时还考虑了不同气候区域的适配性，在降雪量较大的区域，

　　可以适当加大钢拱的曲率，让膜面的坡度更陡，积雪可以自然滑落，不会在膜面堆积造成过载；在沿海大风区域，可以适当加密横向拉结杆件的布置间距，增大拱架型材的截面规格，提升整体结构的抗风等级。膜面的张紧度调试是安装过程中的核心环节，张紧力不足会导致大风天气下膜面出现大幅拍打，长期往复弯折会让膜材的纤维层出现疲劳断裂，张紧力过大则会让膜材长期处于高应力状态，加速材料老化，还可能导致钢拱出现侧向变形，所以调试时需要对称分次拧紧张紧螺栓，让整个膜面的应力保持均匀。
