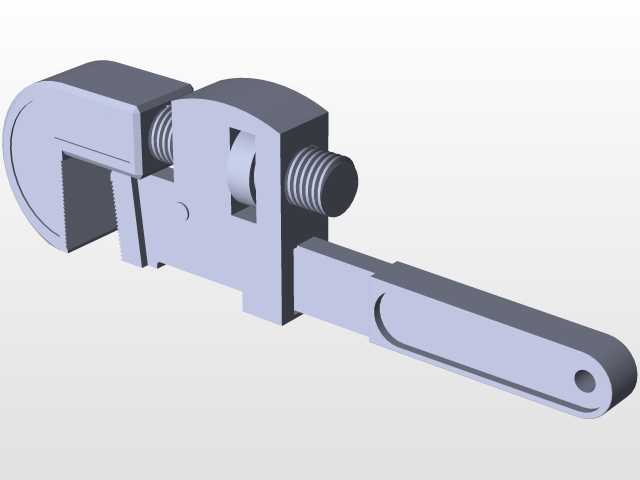

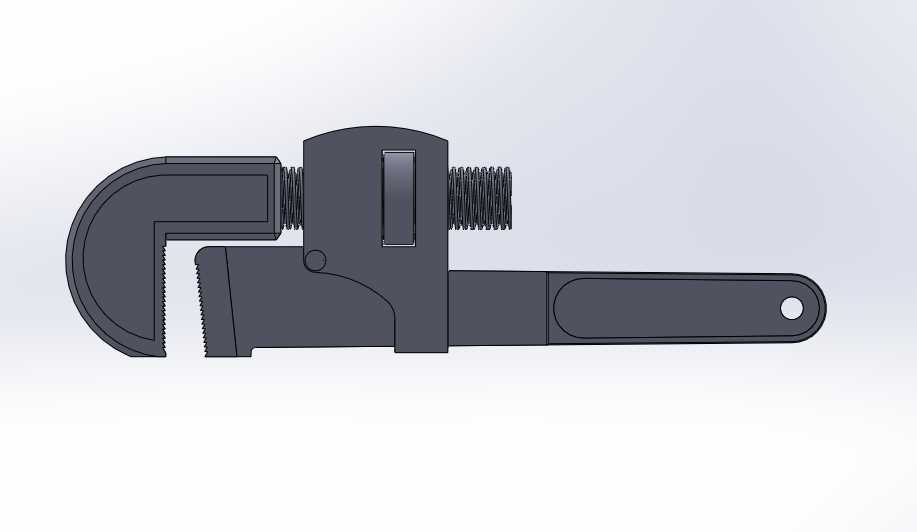

可调式管钳活动扳手结构设计

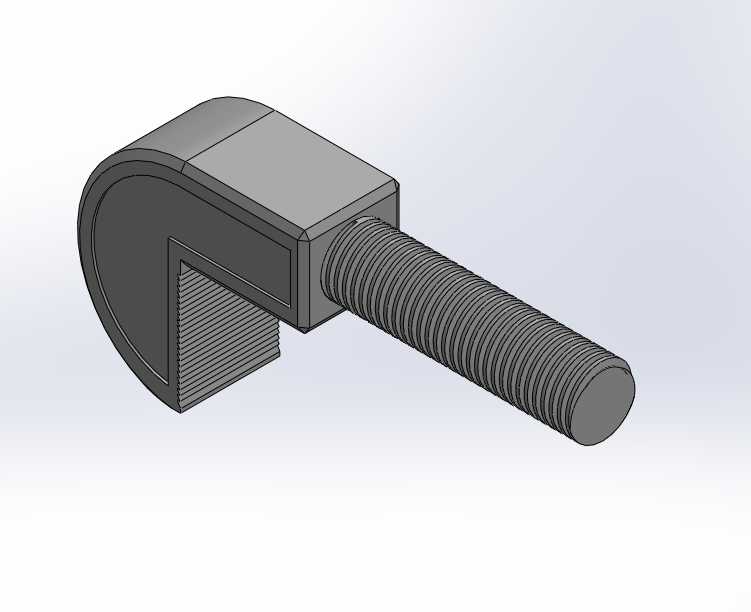

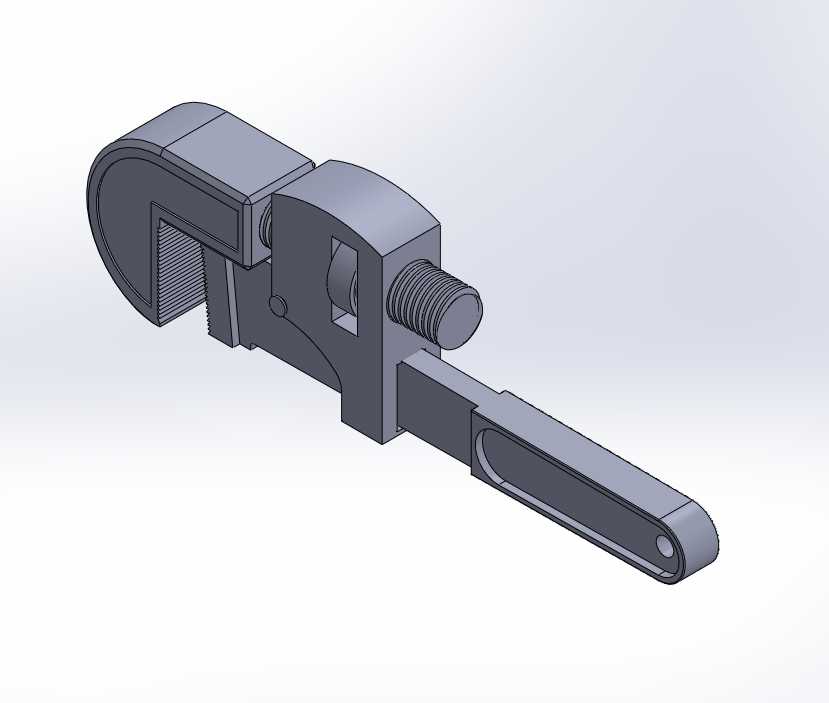

　　这款可调式活动管钳扳手的结构设计，核心围绕管路安装、设备检修场景下的大扭矩夹持需求展开，区别于普通固定开口扳手，其可调开口结构能够覆盖一定范围内的不同规格管件、螺母类零件，在水电施工、设备维保、五金装配等场景中，能够减少操作人员携带多规格扳手的负重，提升现场作业的效率。从功能特性来看，该扳手采用活动颚板配合蜗杆调节结构，转动蜗杆即可带动活动颚板沿固定钳身的导轨槽做直线位移，实现开口尺寸的连续调节，无需对应固定的螺栓对边尺寸，针对现场锈蚀、变形的紧固件，也能通过调整开口实现可靠夹持，避免打滑损伤紧固件棱角。钳口部位设计有锯齿形咬合齿，齿形角度经过优化，正向施力时能够嵌入被夹持工件表面，增大接触摩擦力，即便是表面带有油污、

　　锈蚀的金属管件，也能提供足够的夹持扭矩，防止施力过程中钳口滑脱造成安全隐患；固定颚板与活动颚板的咬合面做了错位齿形排布，咬合时齿尖能够均匀接触工件表面，避免局部应力集中造成工件表面过度损伤，同时也能提升咬合的稳定性。设计过程中，首先对钳身的受力路径做了梳理，操作人员握持手柄施加扭矩时，力从手柄传递到固定钳身，再通过蜗杆结构传递到活动颚板，最终在钳口位置形成夹持力矩，因此钳身与手柄的过渡位置做了圆弧加厚处理，避免应力集中造成的钳身断裂，同时在保证结构强度的前提下，对钳身非受力区域做了适当的减薄处理，控制整体工具重量，降低长时间握持作业的疲劳感。蜗杆调节结构的螺距选择经过反复校核，螺距过小会导致调节开口速度过慢，影响作业效率，

　　螺距过大则会导致调节后的颚板锁止力不足，施力时容易出现颚板退移、开口变大的问题，最终选用的梯形螺纹螺距能够兼顾调节效率与锁止可靠性，梯形螺纹的牙型强度更高，能够承受颚板传递的径向作用力，长期使用也不易出现螺纹滑牙的问题。手柄部位采用长力臂设计，根据杠杆原理，更长的力臂能够在同等握持力下输出更大的夹持扭矩，针对大管径管件的紧固、拆卸作业，无需额外加接延长管即可满足常规扭矩需求，手柄末端的挂孔设计方便工具收纳时悬挂存放，也可在需要时穿入撬杆辅助施加更大扭矩。外形尺寸方面，该扳手的整体长度适配成人单手握持操作，开口调节范围覆盖常规民用、工业场景下的常用管件与紧固件尺寸，钳身的宽度尺寸控制在合理范围，能够在狭窄的设备安装间隙内完成操作，

　　不会因为钳身过宽无法伸入作业空间；颚板的开合行程经过限位设计，最大开口位置设置有机械限位，防止调节过程中活动颚板从钳身导轨中脱出，最小开口位置能够适配小规格的螺母、薄壁管件，覆盖更多的作业场景。安装边界层面，该工具作为手动五金工具，无需额外配套安装结构，使用时仅需根据被夹持工件的尺寸调节开口大小，将钳口咬合在工件受力位置即可施力，钳身的外轮廓无尖锐凸起，操作时不会剐蹭周边的管线、零件，适合在密集排布的管路、设备缝隙中使用。钳身的活动导轨部位做了间隙配合优化，长期使用磨损后也不会出现过大的晃动间隙，保证调节的顺畅度与夹持的对中性，避免因为钳口歪斜造成的施力打滑。蜗杆与钳身的配合位置设置有防尘结构，能够减少作业环境中的沙尘、金属碎屑进入螺纹配合面，降低调节时的卡滞风险，延长工具的使用寿命。
