自行车传动用滚子链条三维结构设计

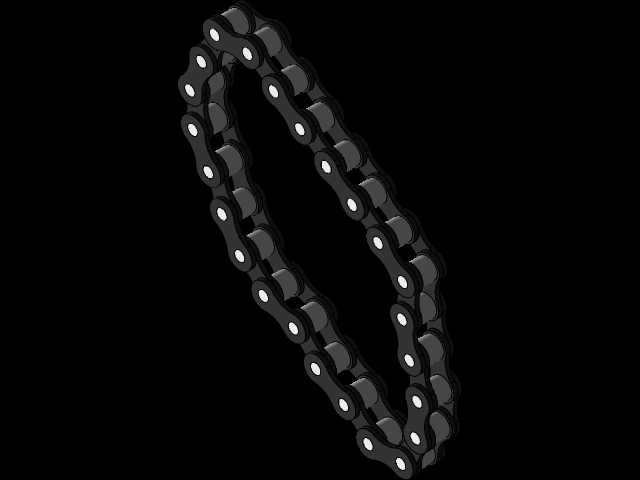

　　日常接触的自行车传动系统里，滚子链条是核心的动力传递部件，这个模型还原的是标准单速自行车常用的短节距滚子链闭合环结构，做结构设计或者传动选型的时候，这类模型能帮着快速核对装配边界，不用从零开始画链节、销轴这些重复结构。

　　先从实际应用场景说，这类链条不只用在普通民用自行车，电动两轮车、轻型输送线、小型传动机构里也常能看到同规格的链条，它的核心作用是把脚踏端曲柄链轮的扭矩，传递到后轮的飞轮上，靠链节和链轮轮齿的啮合来实现稳定传动，相比皮带传动，它的传动比更准确，打滑概率极低，能承受的瞬时扭矩也更高，适合人力驱动这种发力不均匀的工况。

　　从结构设计思路来看，这个模型还原了链条的标准组成单元：每一节都由内链板、外链板、销轴、套筒、滚子五个核心零件组成，内链板和套筒过盈压装成内链节，外链板和销轴过盈压装成外链节，销轴穿入套筒内部实现相邻链节的铰接，让整个链条能灵活弯折，适配链轮的圆周运动；滚子是活套在套筒外侧的，和链轮轮齿接触的时候能自由转动，大幅降低啮合过程中的磨损，这也是滚子链比老式无滚子链条寿命长的核心原因。做建模的时候，链板的外形是按等强度设计的，中间窄两端宽的腰形结构，能在保证拉伸强度的前提下减轻整体重量，毕竟自行车部件对重量敏感度很高，每减重一点都能提升骑行体验。

　　再说到安装边界和尺寸匹配，这类自行车链条的节距是标准的12.7mm，也就是常说的410链条规格，建模的时候闭合环的总链节数是按常规26寸自行车单速车的传动中心距来匹配的，安装的时候要注意，链条的张紧度不能调得太紧，不然会大幅增加销轴和套筒的磨损，还会增大骑行时的踩踏阻力；也不能太松，不然骑行颠簸的时候容易出现跳齿、掉链的问题，正常的垂度要控制在10-15mm之间，这个在做整车装配校核的时候，通过三维模型的运动仿真就能提前模拟出来，不用等到做样件的时候才发现张紧量不合适。

　　很多新手做链条建模的时候容易犯的错，是把销轴和套筒的配合做成过盈，导致整个链条是刚性的没法弯折，这个模型里是按实际配合关系做的装配约束，相邻链节之间保留了转动自由度，导入装配环境之后可以直接做运动仿真，模拟链条和链轮啮合的全过程，能直观看到啮合时滚子和轮齿的接触位置，提前排查有没有链节和链轮侧板干涉的问题。另外链板的倒角细节也做了还原，实际生产里链板的边缘都会做冲压倒角，避免应力集中导致链板在受冲击载荷的时候断裂，建模的时候保留这个细节，后续做有限元强度分析的时候，能更准确得到应力分布结果，不会因为尖锐边角的应力集中导致分析结果失真。

　　从功能特性来说，这种闭合的滚子链条传动效率能达到95%以上，只要定期做润滑保养，使用寿命能达到几千公里，它的失效形式通常是三种：一是销轴和套筒长期磨损导致节距变大，出现跳齿；二是链板受冲击载荷出现疲劳断裂；三是润滑不足导致滚子卡死，加剧链轮磨损。做结构设计的时候，通过三维模型可以快速调整链板的厚度、销轴的直径来匹配不同的载荷需求，比如载重自行车的链条，就可以把链板厚度从1.5mm加到1.8mm，销轴直径加大0.5mm，就能提升30%以上的拉伸载荷，不用重新开整套设计图纸。

　　另外在做整车三维装配的时候，链条的模型还能帮着核对前后链轮的共面度，如果前后链轮不在同一个平面上，链条运转的时候就会出现偏磨，不仅会产生异响，还会大幅缩短链条寿命，通过三维模型的截面检查，能快速把共面度误差控制在0.5mm以内，比实际装车调试的效率高很多。很多人觉得链条是标准件直接调用就行，但实际不同品牌的自行车车架传动中心距有细微差别，需要的链条总节数也不一样，有了这个参数化的链条模型，只要调整链节数量就能快速适配不同的车架尺寸，大幅缩短设计周期。
