深沟球滚动轴承总成结构三维数模

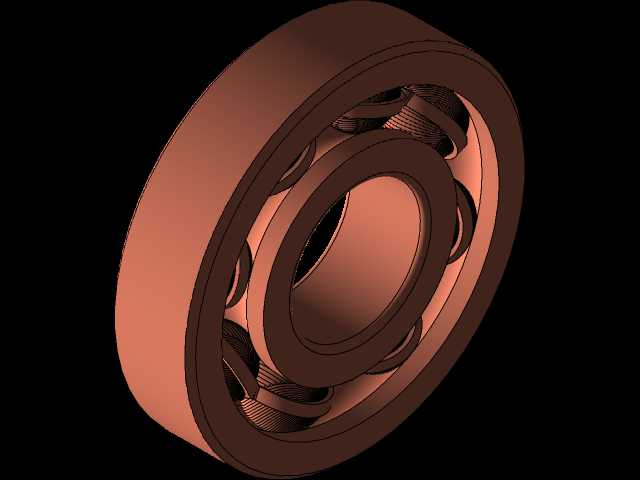

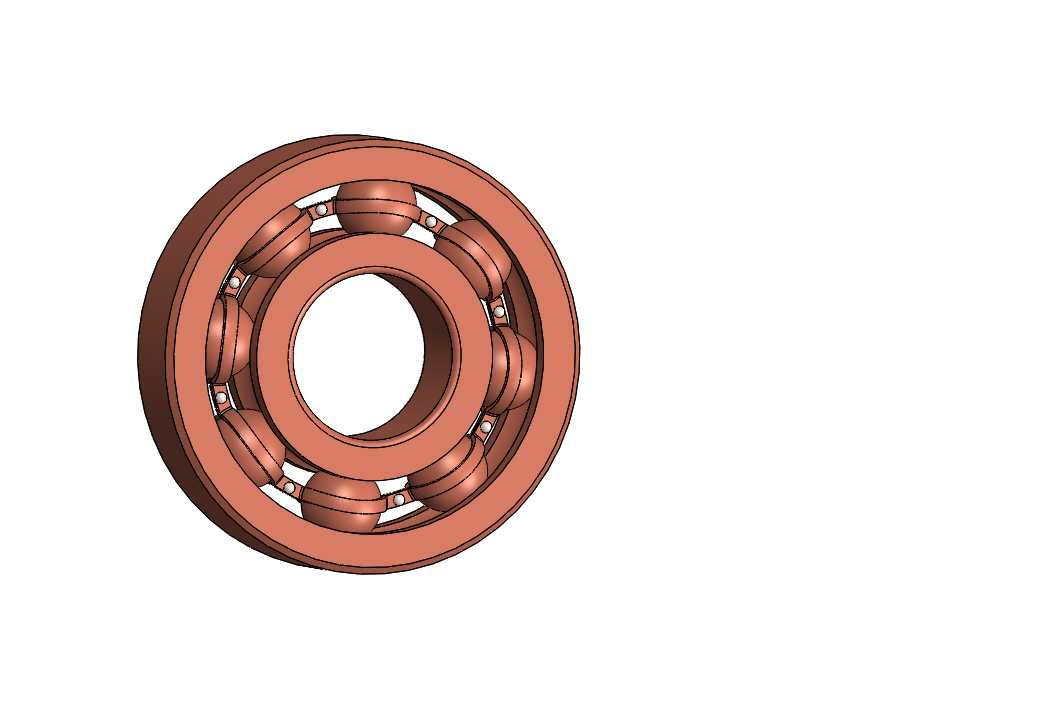

　　这套滚动轴承总成的数模还原了常规深沟球轴承的完整装配结构，覆盖了实际应用中轴承的全部组成零件，没有做简化省略，对于做传动结构设计、设备维护拆解模拟的从业者来说，能直接用来做装配干涉校验、运动仿真的基础参考件。在实际工业场景里，这类轴承是应用覆盖面最广的转动支撑部件，从小型家电的电机输出轴、输送线的从动辊筒，到机床主轴的辅助支撑、农用机械的轮轴部位，只要存在回转运动需要降低摩擦阻力的位置，几乎都能看到同结构轴承的身影，它的核心作用就是支撑旋转轴系，约束轴的径向跳动偏移，把轴运转过程中的摩擦系数降到最低，同时保证轴的回转精度维持在设计允许的公差范围内。

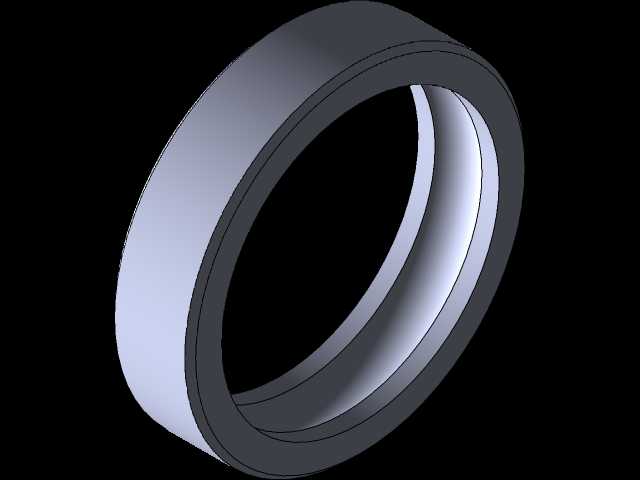

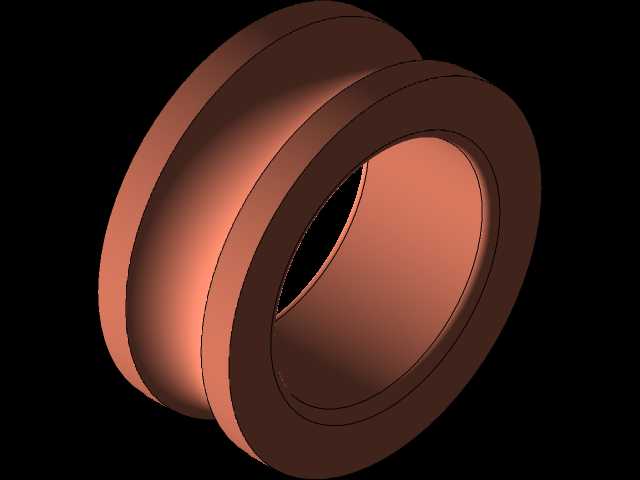

　　从结构设计逻辑来看，这套数模拆分出的外圈、内圈、保持架、滚珠、铆钉五个零件，每个部分的功能边界都十分清晰：外圈一般是和设备的轴承座孔做过盈或者过渡配合，装配后位置固定，内圈则是和旋转轴过盈配合，跟随轴一同回转，内外圈上都加工有对应曲率的滚道，滚道的曲率半径略大于滚珠的半径，这样既能让滚珠在滚道内顺畅滚动，又能保证接触应力均匀分布，避免局部应力集中导致的早期点蚀失效。滚珠作为承载滚动体，是整套轴承里传递载荷的核心零件，它的直径一致性、圆度公差直接决定了轴承运转的平稳性和噪音水平，数模里的滚珠沿圆周方向均匀排布，数量匹配常规同尺寸轴承的排布密度，既保证了承载能力，又不会因为排布过密导致滚动过程中出现相互干涉摩擦的问题。

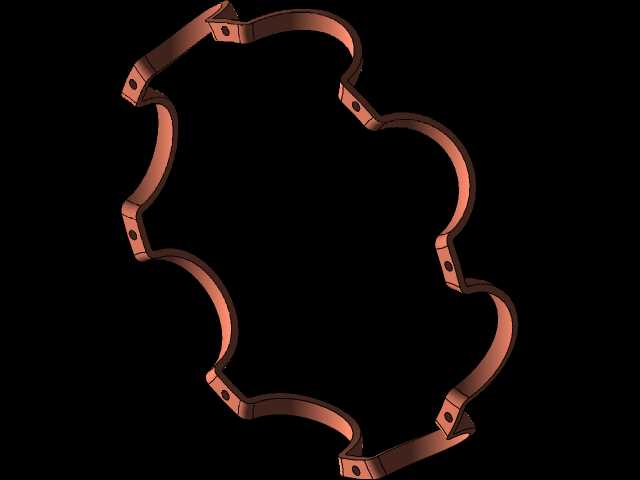

　　保持架的作用是把所有滚珠均匀分隔开，避免滚珠在运转过程中相互挤压碰撞，数模里采用的是浪形铆接保持架结构，两片保持架通过铆钉铆合固定，这种结构的保持架在中小型深沟球轴承里应用十分普遍，它的兜孔和滚珠之间预留了合理的间隙，既能约束滚珠的位置，又不会对滚珠的滚动造成额外阻力，铆钉的位置设置在两个滚珠的间隙处，不会和滚道、滚珠产生运动干涉，铆接后的保持架整体刚性足够，高速运转时不会出现松散变形的问题。

　　做设备选型或者结构设计时，这套数模可以直接用来核对安装边界尺寸：外圈的外径尺寸对应轴承座的安装孔公差，内圈的内径尺寸对应旋转轴的轴颈配合公差，轴承的整体宽度对应轴承座孔的轴向定位台阶尺寸，设计时只要预留好对应的安装空间，保证轴肩和轴承座孔的挡肩高度不超过轴承内外圈的倒角尺寸，就能避免装配时出现轴承无法到位、运转时挡肩摩擦保持架的问题。另外在做运动仿真时，这套数模可以直接设置对应的配合关系：内外圈和滚珠之间设置滚动接触配合，保持架和滚珠之间设置间隙配合，就能模拟出轴承实际运转时的状态，用来校验轴系的挠度、轴承的载荷分布是否合理，比从零开始建模节省大量的结构绘制时间。

　　很多刚接触机械设计的从业者在选用轴承时，经常会忽略保持架结构、滚道曲率这些细节，这套完整拆分的数模可以直观展示每个零件的配合关系，能帮助设计人员理解为什么轴承安装时要控制配合过盈量、为什么轴向定位不能顶到保持架，这些细节在实际装配和设备运维中都是直接影响轴承使用寿命的关键因素——如果过盈量太大，会导致轴承游隙变小，运转时温升过快出现烧蚀；如果定位挡肩过高，会摩擦保持架导致运转噪音变大，甚至出现保持架碎裂的失效问题。
