透明柄十字头手动螺丝刀三维建模

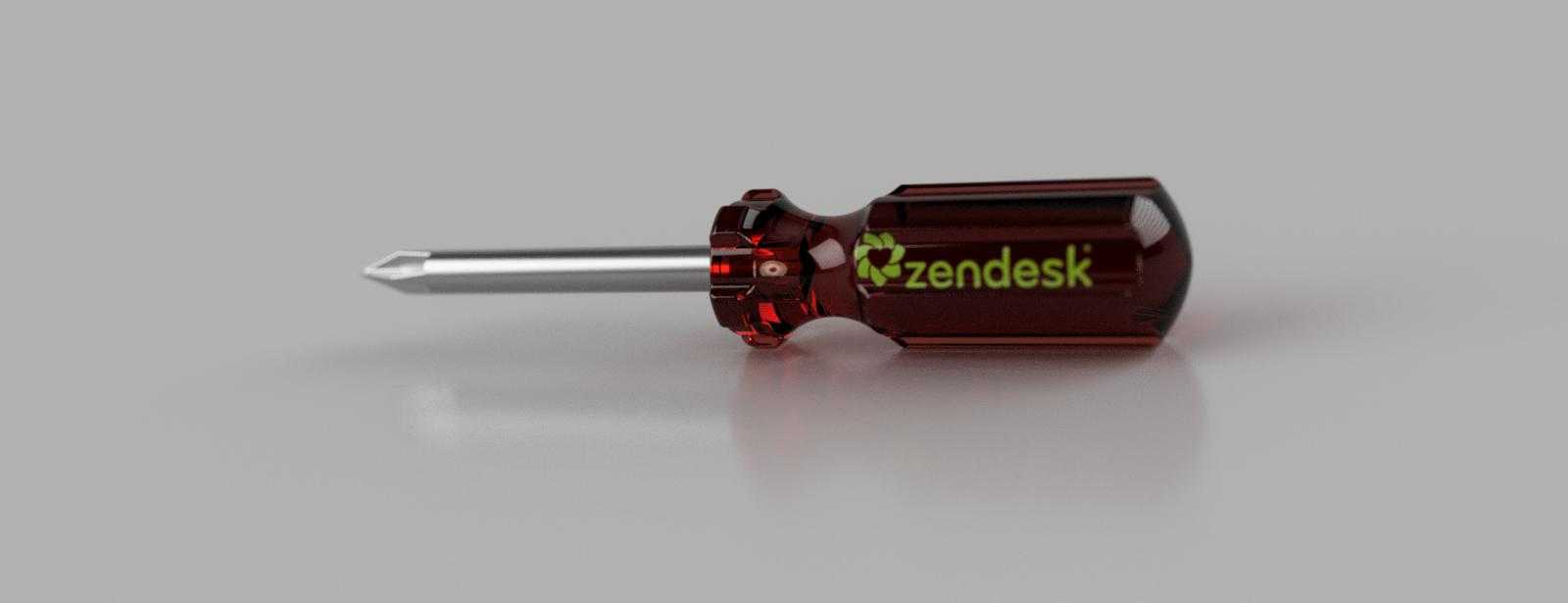

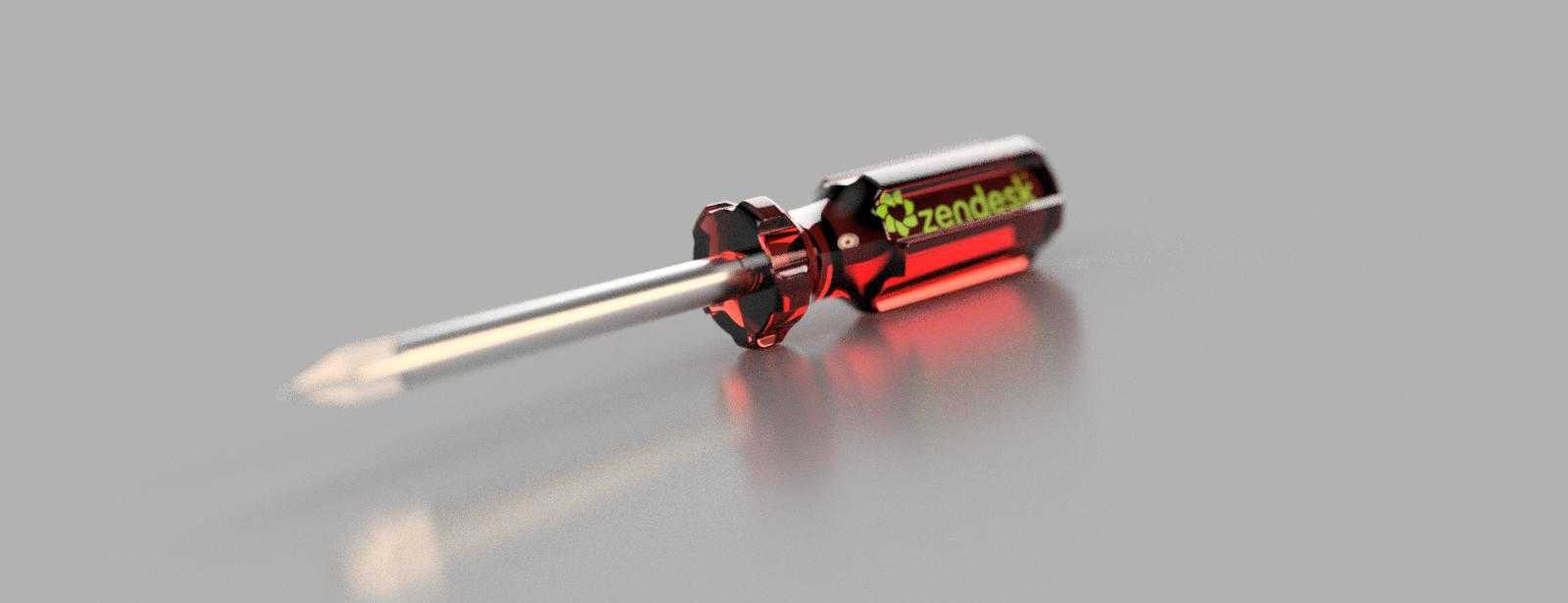

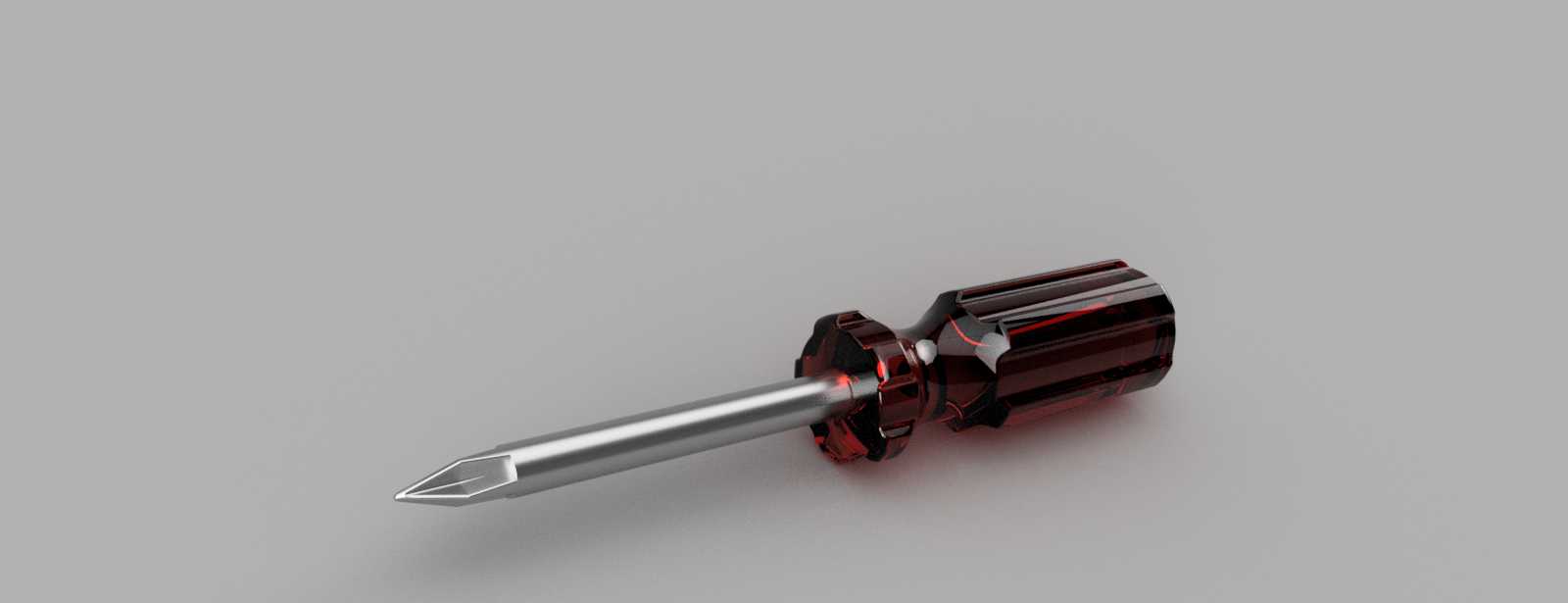

　　日常设备维保、装配工位上最常接触的紧固作业里，十字头螺丝刀是出现频率极高的手用工具，小到消费电子拆机、电器内部接线端子紧固，大到机柜装配、小型工装夹具调试，都能看到这类工具的使用场景。这款透明柄十字螺丝刀的建模，完全参照一线作业人员的实际使用习惯做结构还原，没有做脱离实际的外观夸张设计。先看刀头部分，十字刃口的角度严格对应通用GB十字槽螺丝的槽型参数，建模时特意做了刃口端部的微小倒角处理，避免实际使用中刃口过于尖锐刮伤螺丝槽面，也能减少刀头插入螺丝槽时的对位阻力，作业时不需要刻意调整角度就能顺利卡入槽位，降低拧花螺丝槽的概率。刀杆部分采用圆柱直杆设计，表面做了光滑圆柱面的结构还原，杆身和手柄衔接的位置做了限位凸台，

　　这个结构在实际使用中能避免刀杆受较大轴向力时往手柄内部滑移，保障大扭矩拧动时的力传递稳定性，凸台的直径比刀杆大2mm左右，刚好卡入手柄端部的内嵌槽里，装配时通过过盈压合就能完成固定，不需要额外的销钉或者粘接工序，适合批量生产的装配工艺。手柄部分采用半透明酒红色塑料材质的外观还原，手柄的外形做了多面防滑棱设计，不是光滑的圆柱面，这些棱面的弧度完全贴合手掌握持时的指腹曲线，手心出汗或者带薄劳保手套操作时也不会出现打滑的情况，手柄尾部做了圆弧收边，长时间掌心顶压作业时不会硌手，适合连续装配工位的长时间使用。从尺寸边界来看，整把螺丝刀的总长度控制在180mm左右，其中刀杆长度占100mm，手柄长度80mm，手柄最大直径35mm，

　　这个尺寸属于中型通用螺丝刀的规格，既能应对M3到M6规格的十字螺丝紧固作业，也不会因为尺寸过大无法伸入狭窄的设备内部空间，比如电气柜里接线端子排的位置、设备框架内侧的螺丝位，都能顺利伸入操作。建模时特意还原了透明手柄内部可以看到刀杆延伸段的结构，实际生产中这种透明柄设计能让使用者直观看到刀杆和手柄的嵌合长度，一旦出现刀杆松动的情况能及时发现，避免作业时刀杆飞脱造成安全隐患。刀头的硬度对应区间在HRC55-60之间，建模时虽然不直接体现材料硬度，但结构上刀头部分做了加粗过渡，从刃口位置到刀杆主体有10mm长度的锥度过渡段，能提升刀头的抗扭强度，拧动较大扭矩的螺丝时不会出现刀头断裂的情况。在实际的产线装配场景里，

　　这类螺丝刀常配套在工位工具架上，和斜口钳、镊子、内六角扳手等工具搭配使用，手柄的防滑棱设计也方便工具架上的卡扣固定，不会因为震动从工具架上滑落。针对设备售后维保的场景，这款螺丝刀的尺寸刚好能放入常规的工具包侧袋，不会占用过多空间，透明柄的设计也方便维保人员快速在一堆工具里识别出十字螺丝刀，不用反复翻找核对刀头类型。建模过程中对各个配合面的公差做了隐含的结构匹配，刀杆和手柄的配合面公差带取H7/p6的过盈配合，既能保证压装后的连接强度，也不会因为过盈量太大导致透明手柄出现应力开裂。刀头十字槽的配合公差按照通用旋具头的标准做了间隙预留，实际使用时既能顺利卡入螺丝槽，也不会因为间隙过大出现晃动滑牙的问题。手柄尾部的平面设计还能满足需要时用锤子轻微敲击的使用场景，比如遇到锈死的小螺丝，可以轻轻敲击手柄尾部给螺丝施加轴向冲击力，帮助松动螺纹，这个位置的内部结构做了加厚处理，能承受一定的轴向冲击载荷，不会因为敲击出现手柄碎裂的情况。
