带侧置挂耳的一体式支撑座结构设计

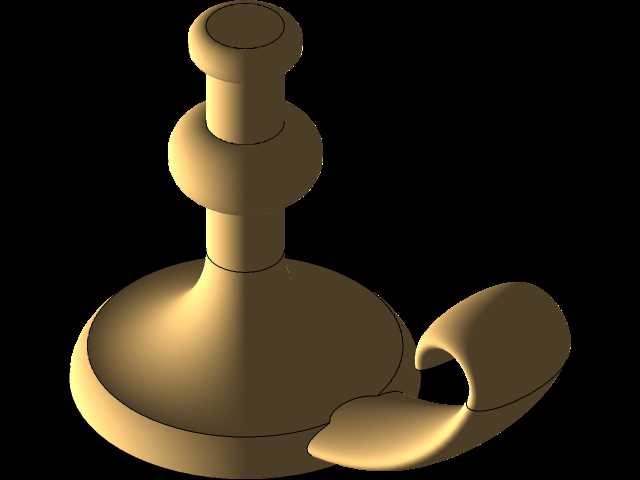

　　该支撑构件的设计初衷，是面向实验室检测工位、小型传感设备布设场景的承托需求，解决传统分体式支撑件安装对位繁琐、长期使用易出现连接松动的问题。从结构布局来看，整体采用一体式回转体加侧置功能挂耳的构型，底部为大直径圆盘式基座，基座底面设计为平面结构，可直接贴合安装台面，通过底部预设的沉孔完成与台面的螺栓固定，安装边界上基座直径控制在适配常规检测工位台面的尺寸范围，不会占用过多台面上的操作空间，基座与中部立柱的过渡段采用大圆角顺滑衔接，避免直角位置的应力集中，提升整体结构的抗弯折能力。中部立柱为分段式变径结构，靠近基座的位置设置一圈环形凸台，该凸台可作为承托限位面，用于搭载配套的检测托盘、传感模块固定座，凸台的外径尺寸经过匹配计算，

　　刚好适配常规小型检测载具的安装孔径，无需额外加装转接套即可完成载具的套装固定；立柱上段为等直径圆柱段，顶端设置直径略大于柱身的端帽，端帽与柱身的台阶面可作为上部挂载件的轴向限位，防止上部搭载的小型传感元件、接线端子出现轴向滑脱。侧置的挂耳结构从基座侧缘平滑延伸而出，挂耳上开设弧形缺口，该缺口的尺寸适配常规检测工位的气路管线、信号线缆的走线需求，可将布设到支撑座上部的线缆从缺口位置规整引出，避免线缆杂乱缠绕在立柱周边，同时挂耳的弧形边缘做了倒圆处理，不会划伤线缆外绝缘层。设计过程中优先考虑了结构的加工工艺性，整体构型无复杂倒扣结构，采用常规的车削加局部铣削工艺即可完成加工，若采用非金属材质加工也可直接通过一体注塑成型，

　　适配不同成本预算的应用场景。从受力特性来看，大直径基座的设计将整体结构的重心压低，即使上部搭载一定重量的检测模块，整体也不会出现侧翻问题，变径立柱的各段直径经过受力校核，在承受额定上部载荷时，柱身的最大挠度控制在检测精度允许的范围内，不会因为柱身变形影响上部传感元件的检测基准。在实际应用场景中，该支撑座可直接作为光电传感器、小型位移检测探头的安装基座，也可作为实验室小型玻璃器皿、检测样品的放置架，侧置挂耳除了走线功能外，也可临时挂放小型操作工具、检测用连接线，提升工位的空间利用率。安装时无需复杂的调平步骤，只要将基座底面与安装台面贴合，锁紧底部的固定螺栓即可完成安装，上部搭载部件时，可直接将部件的安装孔套入立柱，

　　依托环形凸台完成高度定位，也可根据实际使用需求，在柱身加装锁紧环调整上部部件的安装高度，适配不同的检测高度要求。整体结构没有多余的装饰性设计，所有构型都服务于功能需求，各段过渡位置的圆角处理既提升了结构强度，也避免了尖锐边角对操作人员造成磕碰伤害，适配实验室、工业检测工位这类人员操作频繁的场景使用。
