多关节工业机械臂结构设计方案

项目分类:工业机器人 发布时间:2022-05-03 ID:622559
  • 多关节工业机械臂结构设计方案
  • 多关节工业机械臂结构设计方案
  • 多关节工业机械臂结构设计方案
  • 多关节工业机械臂结构设计方案
  • 多关节工业机械臂结构设计方案
  • 多关节工业机械臂结构设计方案
  • 多关节工业机械臂结构设计方案
  • 多关节工业机械臂结构设计方案
  • 多关节工业机械臂结构设计方案
  • 多关节工业机械臂结构设计方案

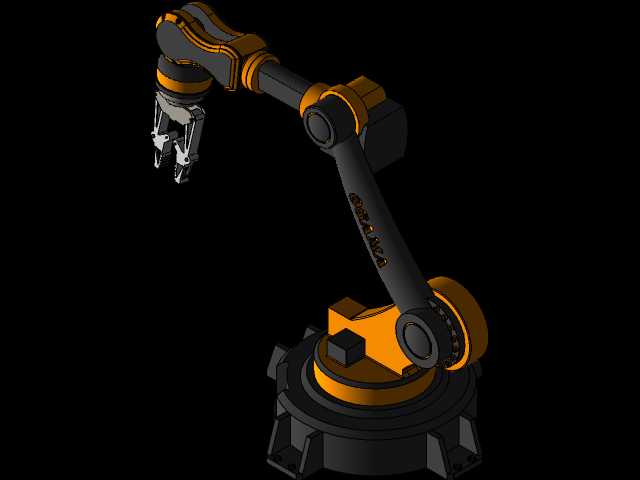

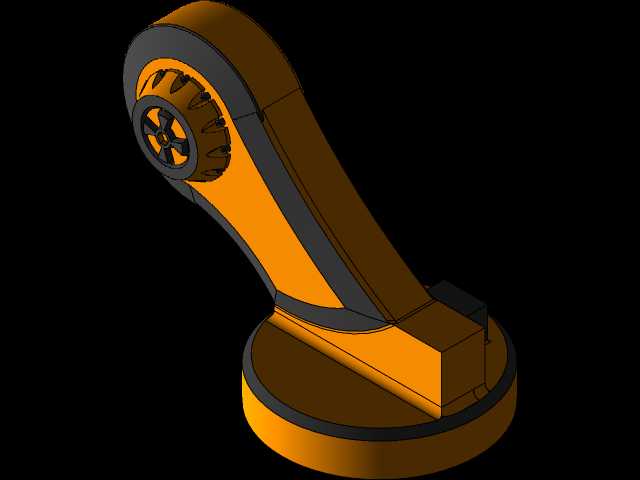

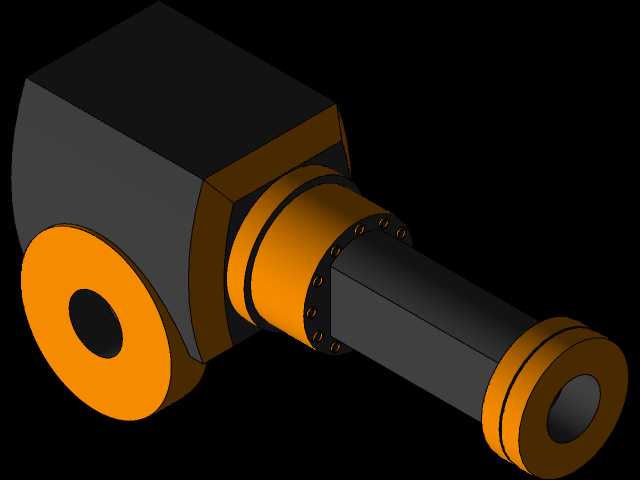

  这款多关节工业机械臂的结构设计,核心围绕中小型自动化产线的柔性作业需求展开,在结构布局上采用六自由度串联关节构型,从底部回转基座到末端夹持器的各段臂体比例经过反复校核,既保证足够的作业覆盖半径,也控制了臂体伸展状态下的刚性冗余,避免大臂小臂过长导致的末端负载下挠问题。基座部分采用大直径法兰安装结构,安装面预留了均匀分布的螺栓孔位,适配常见的自动化设备台架、地面固定基座的安装标准,基座内部预留了伺服电机、谐波减速器的安装腔体,走线槽沿臂体内部空腔贯通,所有动力线缆、信号线缆均从臂体内部穿行,避免外部走线在关节回转过程中出现缠绕、剐蹭的问题,也能减少车间焊渣、切削液、粉尘对线束的侵蚀。

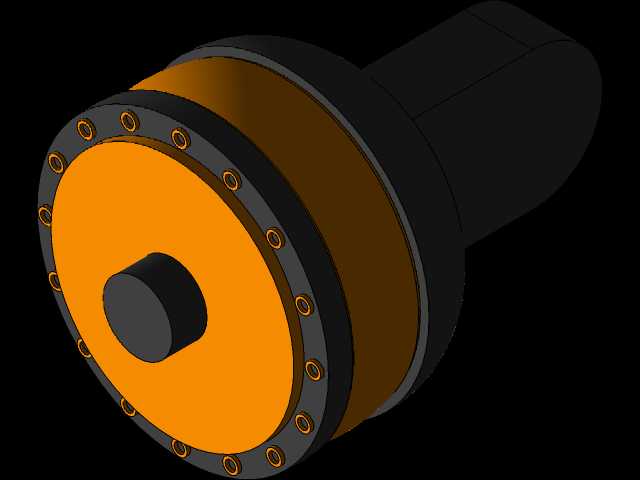

  从实际应用场景来看,这款机械臂可适配3C电子零部件上下料、小型工件焊接辅助、注塑件取件、实验室样品转运、精密装配工位的工件移位等多种工况,末端夹持器采用平行双指夹爪结构,夹指接触面预留了防滑齿纹与软质衬垫安装槽,可根据抓取工件的材质更换橡胶、聚氨酯或者金属夹指,夹持力范围覆盖几十克到数公斤的常见中小型工件,夹爪的开合行程经过匹配设计,可兼容不同外形尺寸的规则或异形工件抓取。各关节的传动结构均采用伺服电机搭配谐波减速器的传动方案,关节处的密封结构采用多层迷宫式密封,可阻挡车间常见的粉尘、切削液雾气进入关节内部,延长传动部件的维护周期。大臂与小臂的连接关节处设置了硬限位与软限位双重保护结构,硬限位采用可调式机械挡块,可根据现场作业范围调整关节的极限回转角度,避免臂体运行过程中碰撞周边设备,软限位则通过伺服电机的编码器位置信号实现提前减速停机,双重保护结构适配复杂产线的安全作业要求。

  在设计思路上,这款机械臂没有盲目追求大负载与超远作业半径,而是聚焦中小型自动化场景的通用需求,将各关节的回转速度、重复定位精度、负载能力做了平衡匹配,臂体外壳采用高强度铸铝材质,在保证结构刚性的前提下尽可能降低臂体自身重量,减少关节传动部件的负载冗余,提升动态响应速度。臂体的外形采用流线型包覆设计,没有突出的螺栓头与尖锐棱角,一方面减少设备运行过程中剐蹭操作人员、周边线缆管路的风险,另一方面也便于日常清洁维护,擦拭设备表面时不会出现积灰的死角。安装边界方面,基座安装法兰的直径、螺栓孔分布圆尺寸均匹配行业通用的安装标准,无需额外制作过渡转接板即可直接安装在标准工业机器人安装座、自动化线体的预留工位上,末端法兰的接口尺寸也符合通用工业机器人末端执行器的安装标准,可快速更换夹爪、吸盘、焊枪、喷枪等不同类型的末端执行器,无需重新设计转接结构。

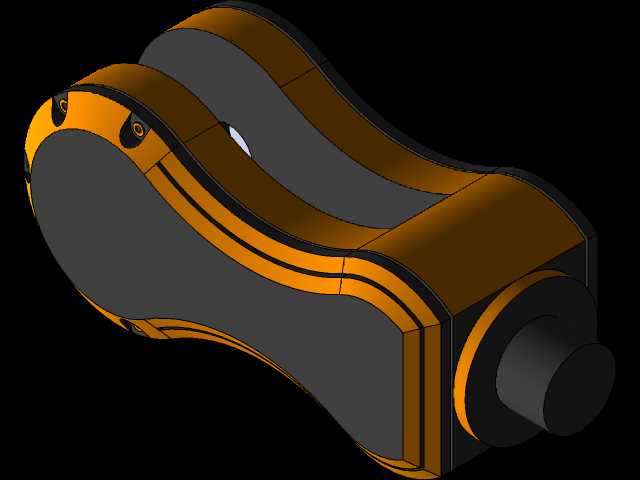

  各段臂体的内部腔体除了走线路径之外,还预留了传感器安装位,可根据实际需求加装视觉相机、力觉传感器、防撞传感器等附加组件,扩展机械臂的感知能力,适配更复杂的精密装配、力控打磨等作业场景。关节处的线缆出口采用耐磨橡胶护套保护,避免线缆在反复回转弯折过程中出现外皮磨损断裂的问题,基座底部预留了线缆穿线孔,所有线缆可从安装台面下方走线,保持设备安装面的整洁,也避免地面杂物、人员踩踏损坏线缆。从结构刚性校核的角度,各段臂体的壁厚、加强筋布局均经过有限元分析验证,在额定负载、最大伸展距离的工况下,臂体的变形量控制在精密作业允许的范围内,不会因为结构变形导致末端定位精度超差。关节轴承的选型考虑了长期连续运行的磨损余量,日常维护仅需按照周期补充润滑脂即可,无需频繁拆解更换核心部件,降低设备的全生命周期使用成本。
