半桥式电阻应变50kg量程称重传感结构

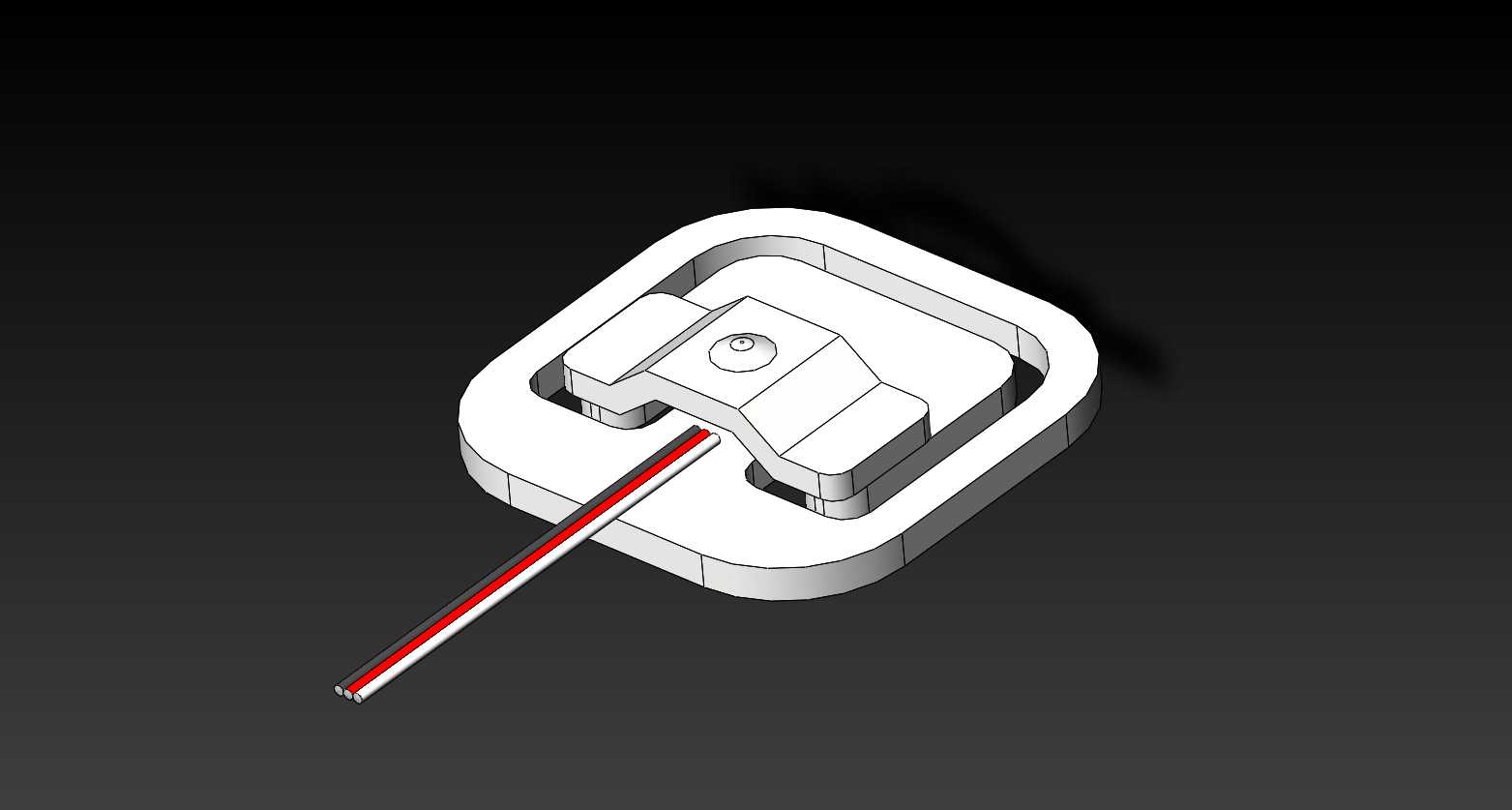

　　在小型商用衡器、智能仓储分拣工位、桌面级载荷测试台、自助售货机出货检测模块这类需要精准获取小量程载荷数据的场景里，半桥式电阻应变称重结构是应用频次极高的力值检测核心部件，本次呈现的50kg量程应变式称重结构，正是针对这类中小载荷精准检测需求完成的结构设计。从实际工况适配角度出发，这类传感结构不需要过大的量程冗余，50kg的额定载荷刚好覆盖日常商用称重、小件物料检重、小型设备载荷反馈的常见需求，避免大量程传感器在小载荷区间分辨率不足、信号信噪比过低的问题。结构整体采用一体化弹性体基座设计，外围的方形框架既是弹性体的形变约束边界，也是安装时的定位基准，框架内侧预留的安装孔位可以直接通过螺栓固定在设备安装基板上，不需要额外设计转接工装，

　　安装时只要保证基座承载面与受力方向垂直，就能避免侧向分力对应变片测量精度的干扰。中间的承载凸台是直接承接载荷的部位，凸台顶部的定位凹孔可以适配不同的承载压头，不管是平面接触的秤盘支撑脚，还是带定位销的工装压头，都能保证载荷垂直传递到弹性梁上，不会出现偏载导致的测量误差。从应变测量的原理实现来看，弹性梁的厚度经过反复校核，在50kg额定载荷下，梁体的最大应变值刚好落在电阻应变片的最佳线性工作区间，既不会因为应变过小导致输出信号微弱，也不会因为应变过大超出弹性体的屈服极限造成永久形变。引出的排线采用三线制半桥接线方式，相比全桥结构减少了布线复杂度，同时通过补偿应变片的布置抵消温度漂移带来的测量误差，在常规工业环境温度范围内，

　　不需要额外增加温度补偿电路就能保证测量稳定性。设计过程中特意将弹性梁的形变区域做了圆弧过渡处理，避免直角位置的应力集中，在过载120%额定载荷的工况下，应力集中点的应力值仍然低于材料的屈服强度，能承受日常使用中偶尔出现的冲击载荷，不会因为短时过载就造成传感器失效。安装边界方面，整体结构的外轮廓尺寸适配常见的小型衡器安装空间，基座底部到承载凸台的高度差控制在常规设备安装的预留尺寸范围内，排线引出方向做了缺口避让，安装时不会出现排线被基座压损的问题，不管是嵌入式安装在设备台面下方，还是表面安装在测试工装上，都不需要对周边结构做大规模修改。在实际设备选型适配时，这类半桥结构的传感器可以直接搭配常规的应变采集模块使用，

　　输出的毫伏级信号经过简单放大就能接入PLC或者单片机的采集端口，不需要复杂的信号调理电路，对于设备开发人员来说，能大幅减少硬件调试的工作量。结构的形变区域做了密封防护的预留槽位，后期可以通过点胶覆盖应变片区域，阻挡粉尘、水汽对应变片粘贴层的侵蚀，提升在潮湿、多尘工况下的使用寿命。承载凸台与弹性梁的连接位置做了刚度匹配设计，保证载荷传递过程中不会出现额外的附加力矩，让应变片感受到的形变完全来自垂直方向的载荷，从结构根源上减小测量的非线性误差。对于三维建模从业者来说，这个结构的建模过程需要重点关注弹性梁的形变路径走向，圆弧过渡位置的曲率要和应力分布匹配，不能只做外观上的圆角处理，要结合受力分析的结果调整圆角半径，保证仿真得到的应变值和实际工作状态一致；安装孔的位置公差要按照装配要求设定，保证多个同型号传感器安装在同一台设备上时，承载面的平面度符合要求，避免出现偏载受力不均的问题。在智能快递柜的重量检测模块、小型厨房秤的传感单元、3D打印机的平台调平载荷检测、小型自动化设备的压装力反馈场景里，这类结构的传感器都能稳定发挥作用，相比大量程的称重传感器，它的响应速度更快，小载荷下的分辨率更高，能检测到克级的载荷变化，完全满足中小量程检测场景的精度要求。
