传感器配套金属型材挤压成型模具结构

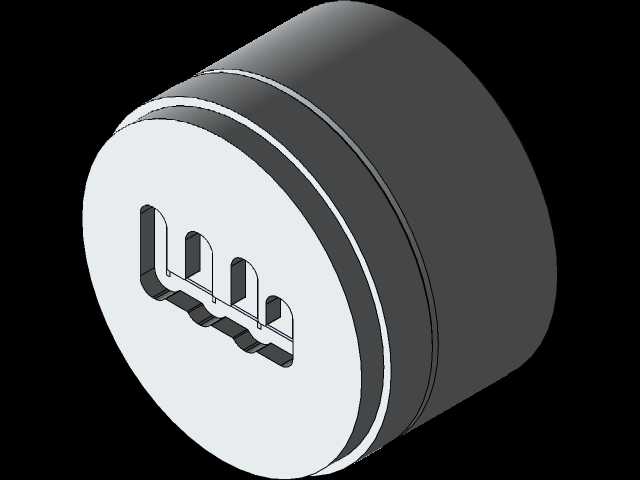

　　在传感器精密零部件的量产环节，这类挤压成型模具承担着核心的型材坯料成型职能，多数接触式、嵌入式传感器的金属外壳、内部定位骨架、信号屏蔽衬套等结构件，都需要通过这类模具完成冷挤压或温挤压的一次成型工序，相比切削加工能大幅提升材料利用率，同时保证金属流线的连续性，让成型后的零件具备更稳定的结构强度与抗形变能力，适配传感器长期在振动、温差变化工况下的使用需求。从结构设计逻辑来看，这套模具采用了分体式模套加成型模芯的组合结构，外层的圆柱形模套选用高韧性合金结构钢加工，通过过盈配合与内部模芯装配，能够在挤压过程中承受径向的挤压力，避免模芯在高压下出现胀裂变形，模套外壁设置的多道环形凹槽，一方面是为了装配时的定位卡接，

　　方便模具快速安装到挤压机的模座上，另一方面也能在挤压过程中留存少量润滑介质，减少模具与模座之间的硬摩擦，延长模具整体的服役周期。模芯部分的工作带设计是整个模具的核心，针对传感器配件的截面形状，工作带做了等长设计来保证金属流速均匀，避免成型后的型材出现扭拧、波浪变形等缺陷，模腔入口处做了15度的导流锥角，能够引导金属坯料平缓进入成型腔，减少挤压力的峰值波动，模腔出口处设置了1度左右的脱模锥度，方便成型后的型材顺利从模腔脱出，不会出现粘模刮伤表面的问题。从安装边界来看，这套模具的整体外径适配常规100吨至200吨卧式挤压机的模座安装尺寸，模套的轴向长度控制在标准模座的装夹行程范围内，不需要额外加装过渡套就能直接装夹使用，

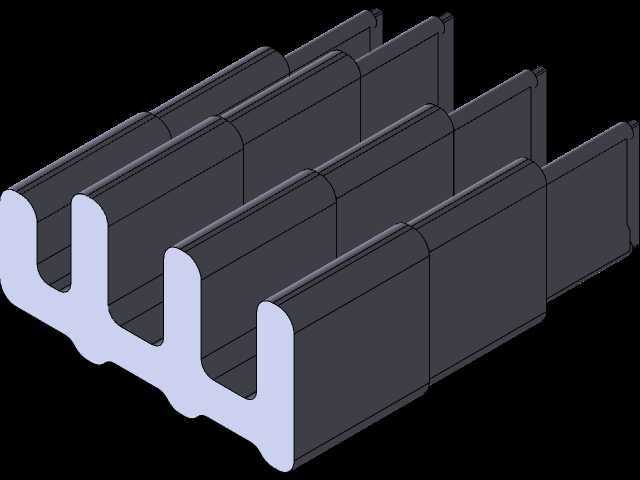

　　模芯的成型截面尺寸预留了0.2毫米的后续精加工余量，成型后的型材可以直接通过无心磨、端面铣等工序完成最终的尺寸精修，适配传感器零件IT7至IT8级的尺寸精度要求。在实际生产场景中，这类模具主要用于铝合金、铜合金等易成型有色金属的挤压加工，这类金属材质具备良好的导电、导热性能，同时重量较轻，非常适合做传感器的外壳与内部结构件，挤压成型时的工作温度控制在200摄氏度至350摄氏度区间，既能保证金属的流动性，又不会因为温度过高导致模芯过早出现热疲劳磨损。模具的进料端设计了平面止口，能够与挤压机的挤压筒端面完全贴合，避免挤压过程中出现金属溢边的问题，模芯与模套的配合面做了高精度的研磨处理，配合间隙控制在0.02毫米以内，

　　防止细粒度的金属碎屑渗入配合缝隙，造成模具拆卸困难或者模芯偏位。针对传感器零件对表面质量的高要求，模腔的工作带表面做了镜面抛光处理，粗糙度达到Ra0.8以下，保证成型后的型材表面光滑无划痕，不需要额外做表面打磨就能直接进行阳极氧化、电镀等表面处理工序，减少后续加工的工序步骤。在模具的维护层面，这种分体式结构的设计也方便易损的模芯单独更换，当模芯工作带出现磨损、塌陷等缺陷时，不需要更换整个模套，只需要重新加工更换模芯就能恢复模具的使用性能，大幅降低了量产过程中的模具损耗成本。另外，模套上的环形槽还可以作为冷却通道的定位槽，在高速连续挤压生产时，可以在槽内布设冷却管路，通过循环冷却液带走模具工作产生的热量，避免模具温度过高导致金属粘模、零件尺寸超差等问题，保证长时间连续生产时的成型精度稳定性。
