内燃机核心往复运动活塞结构设计

　　作为内燃机动力转换的核心执行部件，活塞的结构设计直接决定了整机的动力输出效率、运行可靠性与服役寿命，在车用动力、工程机械动力、小型通用动力、船舶动力等各类往复式内燃机场景中都承担着不可替代的作用。其核心工作逻辑是承接燃烧室燃油爆燃产生的高压燃气推力，通过活塞销将往复直线运动传递给连杆，最终转换为曲轴的旋转扭矩对外输出动力，同时还要配合活塞环完成燃烧室密封、缸内热量传导、机油刮除控油等关键功能。

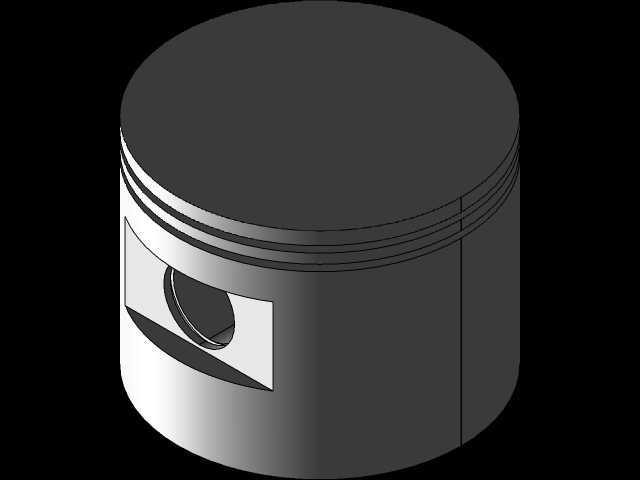

　　从结构设计逻辑来看，该活塞采用典型的筒式整体结构，顶部为平整式燃烧室配合面，可适配平顶燃烧室的缸盖设计，顶面加工精度直接影响燃烧室压缩比的一致性，设计时需严格控制顶面到销孔中心的尺寸公差，避免压缩比偏差导致的爆震、动力不足等问题。头部设置多道环槽结构，用于安装气环与油环，气环负责密封燃烧室的高压燃气，防止燃气下窜至曲轴箱，油环则负责刮除缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳、排放超标问题，环槽的宽度、深度以及槽岸的高度都经过受力校核，能够承受燃气爆燃时的高频冲击与高温载荷，避免环槽磨损后出现密封失效。

　　活塞裙部作为导向承载结构，设计为微椭圆型线，在冷态下预留了合理的热膨胀间隙，可在发动机达到工作温度后，裙部受热膨胀均匀贴合气缸壁，既避免冷启动时的敲缸异响，又能防止热态下活塞卡滞在缸套内。销孔部位采用局部加厚的加强结构，用于安装活塞销连接连杆小头，销孔内部设计有卡环槽，用于安装活塞销卡环限制销的轴向窜动，避免销端脱出刮伤缸壁；销孔与活塞销的配合精度经过严格匹配，可在往复运动中均匀传递燃气推力，降低局部接触应力，避免销座部位出现疲劳裂纹。

　　从安装边界来看，该活塞的外径尺寸需与对应规格的气缸套内孔保持高精度配合，裙部与缸壁的配合间隙根据材质特性控制在合理区间，既保证运动顺畅又避免间隙过大导致的摆振、密封不良问题。活塞总高度需匹配发动机的行程与连杆长度，确保活塞运行到上止点时顶面与缸盖燃烧室保持规定的余隙高度，运行到下止点时不会与曲轴平衡块、缸套下沿发生运动干涉。环槽的轴向尺寸需与对应规格的活塞环厚度匹配，保证活塞环在槽内有合理的侧隙与背隙，满足环的浮动密封与热膨胀需求。销孔的直径尺寸需与选配的活塞销外径保持过渡配合，满足不同工况下的传力需求，同时销孔的中心位置需与活塞轴线保持严格垂直，避免活塞在缸内出现偏磨。

　　在实际工程应用中，该结构活塞可适配中小排量的汽油机或柴油机，在设计建模过程中需重点关注热负荷与机械负荷的耦合影响：活塞顶部直接接触高温燃气，工作温度可达数百摄氏度，从顶部到裙部存在较大的温度梯度，建模时需充分考虑不同部位的热膨胀量差异，对裙部型线、环槽位置、销孔偏移量做针对性优化，降低活塞工作时的热变形与机械变形量。同时活塞作为高频往复运动件，需严格控制整体重量与重量偏差，多缸机配套时同组活塞的重量差需控制在极小范围内，避免往复惯性力不平衡导致的发动机振动加剧。此外，活塞的表面处理工艺也与结构设计匹配，裙部通常会做减摩涂层处理，降低与缸壁的摩擦阻力，环槽部位可做耐磨强化处理，提升环槽的抗磨损能力，延长活塞的整体使用寿命。
