手动变速器换挡拨叉组三维结构设计

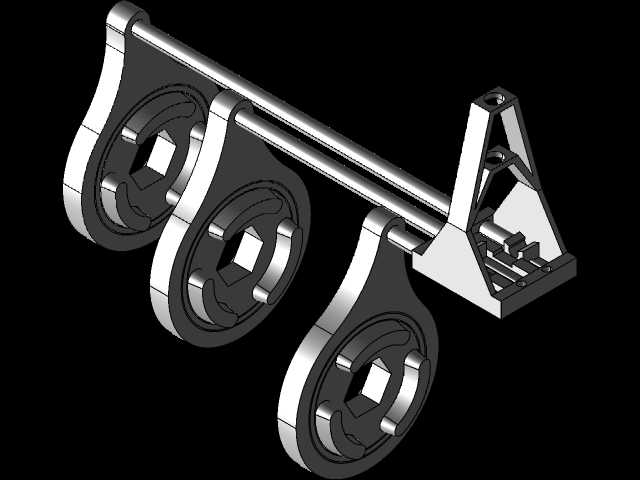

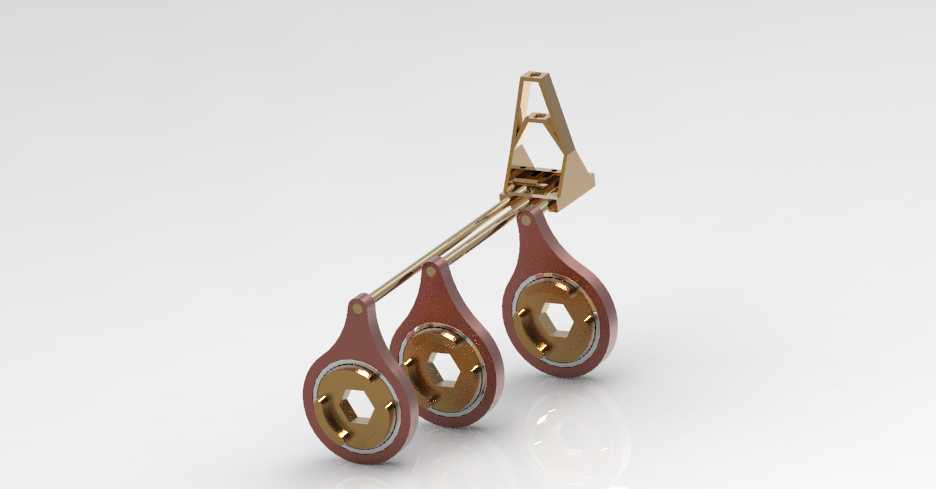

　　手动变速器的换挡执行核心部件中，拨叉组直接决定了挡位切换的顺畅度与传动系统的可靠性，这套拨叉组件采用三联拨叉同轴布置的结构形式，适配多挡位手动变速器的换挡逻辑需求。在实际装车应用场景中，该组件安装于变速器壳体内部的换挡轴上，配合同步器齿套完成不同挡位齿轮的啮合切换，日常工况下需要承受换挡过程中的轴向推力，同时要保证换挡行程内的运动精度，避免出现脱挡、挡位卡滞的问题。从功能特性来看，三个独立拨叉分别对应不同挡位的同步器控制，每个拨叉的叉口部位都做了与同步器齿套卡槽匹配的圆弧轮廓，工作时叉口卡在同步器齿套的环形槽内，随着换挡轴的轴向移动推动齿套滑动，实现不同挡位传动齿轮的动力接合。拨叉与换挡轴的连接部位采用了刚性套接加定位销固定的结构，

　　能够避免换挡过程中拨叉与轴之间出现相对转动，保证换挡动作的传递精度。设计过程中，首先需要匹配对应变速器的挡位行程参数，确定每个拨叉在换挡轴上的安装位置与轴向滑动距离，叉口的开口尺寸需要严格匹配同步器齿套的卡槽宽度，既要保证装配时的配合间隙合理，又要避免间隙过大导致换挡时出现旷量，影响换挡手感。拨叉的主体结构采用了加强筋布局的叉臂设计，在保证结构强度的前提下尽可能降低部件自重，减少换挡过程中的运动惯量，让换挡操作更轻便。端部的支撑座结构用于配合换挡轴的端部定位，同时集成了换挡摇臂的连接接口，能够将外部换挡操纵机构的动作传递到整根换挡轴上，带动三个拨叉同步完成轴向位移。安装边界方面，

　　整套组件的轴向总长度需要匹配变速器壳体内部的换挡腔室尺寸，拨叉的回转半径需要避开壳体内壁与周边传动齿轮的运动包络，避免装配后出现运动干涉。每个拨叉的叉脚端面都需要保证与换挡轴轴线的垂直度，否则长期工作后会出现偏磨，导致同步器齿套受力不均，加剧同步环的磨损。叉臂的厚度设计需要兼顾强度与空间占用，过厚会挤占变速器内部的齿轮布置空间，过薄则会在频繁换挡的冲击力作用下出现变形甚至断裂。实际建模过程中，拨叉叉口的工作曲面需要与同步器齿套的环形槽做配合公差校验，通常预留0.1-0.2mm的滑动间隙，保证换挡滑动时无卡滞。换挡轴采用光轴设计，表面需要做硬化处理，提升与拨叉套接部位的耐磨性能，三个拨叉在轴上的位置通过轴用挡圈或者定位套进行轴向限位，

　　保证每个拨叉的工作行程对应准确的挡位位置。端部支撑座的三角加强筋结构是为了承受换挡摇臂输入的扭矩，避免支撑部位在大推力换挡时出现开裂，支撑座上的安装孔位需要与变速器壳体上的定位轴做同轴度校验，保证换挡轴转动与滑动时的同轴度，避免出现换挡卡滞。这套拨叉组件的结构设计充分考虑了手动变速器的实际工况需求，在部件强度、运动精度、安装空间之间做了平衡，能够适配横置或者纵置的手动变速器布局，在商用车、乘用车的手动传动系统中都有同类结构的广泛应用。建模时需要重点关注每个拨叉叉口的形位公差，以及拨叉与换挡轴连接部位的配合精度，这些细节直接决定了装配后变速器的换挡性能，若拨叉的位置精度不足，会导致同步器接合不到位，行驶过程中容易出现脱挡故障，若叉口的耐磨性能不足，长期使用后叉口磨损量过大，会导致换挡行程变长，挡位模糊。
