汽车手动变速器齿轮轴组传动结构

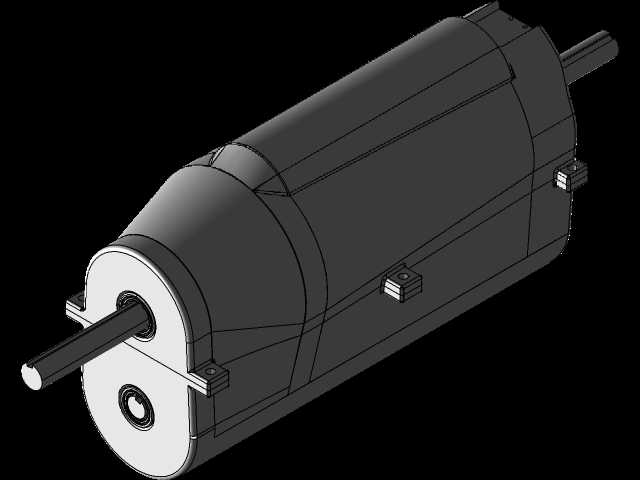

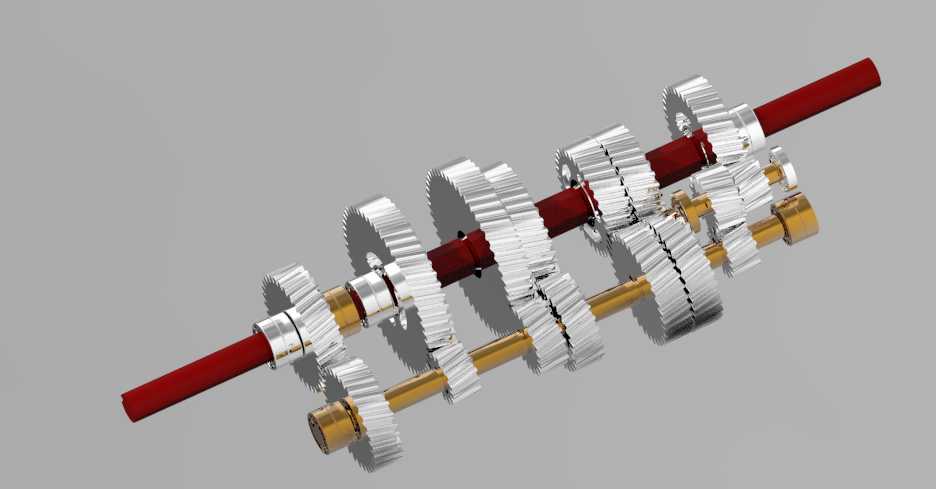

　　这套轴齿组件是手动变速器核心的扭矩传递与转速切换单元，直接匹配横置前驱乘用车的动力传输需求，整套结构沿两根平行布置的传动轴完成动力路径切换，覆盖日常行驶从低速爬坡到高速巡航的全工况传动比匹配需求。从实际装车场景来看，这套结构布置在变速器壳体内部的腔室中，输入轴一端通过花键与离合器从动盘连接，承接发动机飞轮端输出的扭矩，输出轴则通过末端的主减速主动齿轮与差速器总成啮合，最终将动力传递至两侧驱动轮。设计阶段首先要确定各挡位齿轮的模数与压力角参数，低速挡齿轮采用更大的模数，保证大扭矩传递下的轮齿抗弯强度，避免频繁起步、爬坡工况下出现轮齿崩断、点蚀失效；高速挡齿轮则在满足强度阈值的前提下适当减小齿厚，降低旋转惯量，

　　减少高速运转下的搅油损失与啮合噪音。两根轴的支撑位置全部采用深沟球轴承与滚针轴承组合布置，轴肩位置严格控制加工公差，保证齿轮安装后的轴向定位精度，避免长期运转后出现齿轮窜动导致的脱挡、打齿故障。各挡位常啮合齿轮通过滚针轴承空套在对应轴体上，换挡时通过同步器齿套的轴向移动，将空套齿轮与轴体锁止为整体，完成对应挡位的动力传递，这种常啮合斜齿轮布置相比老式直齿滑动换挡结构，啮合重合度更高，传动过程更平顺，运转噪音更低。同步器齿毂与轴之间采用花键过盈配合，齿套与接合齿圈的倒角参数经过反复匹配，保证换挡时的同步切入手感，避免出现换挡卡滞、打齿的问题。从安装边界来看，整套轴齿组件的轴向总长度需要匹配变速器壳体的内腔轴向尺寸，

　　各齿轮的齿顶圆直径要预留足够的壳体间隙，避免运转过程中齿顶与壳体发生剐蹭，同时要保证各齿轮啮合侧隙在合理区间，侧隙过大会导致传动冲击、噪音增大，侧隙过小则会在热胀状态下出现轮齿卡滞、润滑失效。齿轮的齿向修形参数也经过针对性调整，抵消轴体在大扭矩传递下的弯曲变形带来的轮齿偏载问题，让轮齿啮合过程中载荷沿齿宽方向均匀分布，提升整套组件的疲劳寿命。轴体上的油道孔位置对应各轴承与啮合齿轮的润滑点，保证变速器工作时齿轮油能够通过飞溅与油道导流到达所有摩擦副位置，避免干磨导致的部件早期失效。换挡拨叉的安装槽位置与同步器齿套的拨叉槽严格对中，保证换挡时拨叉推动齿套的受力均匀，避免出现偏磨导致的换挡卡滞。

　　这套结构的传动比梯度设置充分考虑乘用车的日常行驶特性，一挡传动比设置在3.5-3.8区间，保证起步与爬坡时的足够扭矩输出，最高挡传动比设置在0.7-0.8区间的超速挡，降低高速巡航时的发动机转速，提升燃油经济性。倒挡齿轮采用中间惰轮布置，在不改变其他齿轮旋转方向的前提下实现输出轴反转，满足倒车行驶需求，惰轮的支撑轴采用过盈压装在壳体上的结构，保证倒挡传递大扭矩时的支撑刚度。所有齿轮的材料采用20CrMnTi渗碳淬火处理，齿面硬度达到HRC58-62，芯部韧性足够承受冲击载荷，轴体材料采用40Cr调质处理，轴颈与花键位置高频淬火，保证耐磨性能与抗扭强度。装配过程中需要对各齿轮的轴向间隙进行逐一调整，通过调整垫片的厚度控制间隙在0.1-0.3mm区间，既保证热态下的膨胀余量，又避免间隙过大导致的轴向窜动。整套结构在台架试验阶段需要完成全工况的疲劳耐久测试，包括额定扭矩下的百万次循环换挡测试、高速运转下的NVH测试、极端载荷下的冲击测试，确保装车后能够满足整车全生命周期的使用需求。
