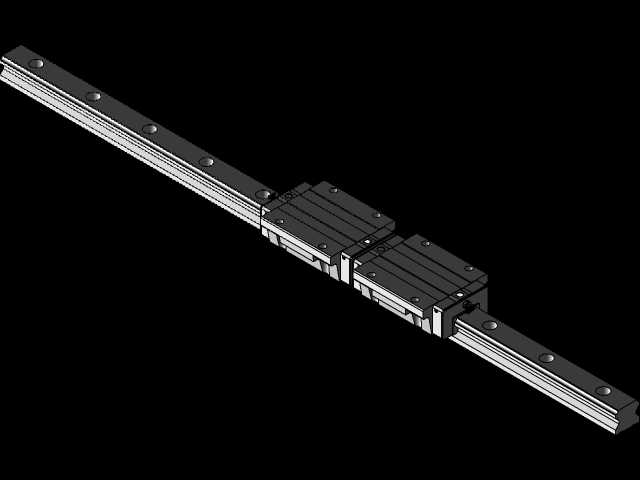

直线运动导向LM导轨滑块组件结构

　　做非标设备结构设计快十年，接触最多的直线导向元件里，LM系列导轨是车间里量产设备、检测工位最常选型的部件，这次拆解的这款LM导向组件，是针对中低负载、高精度往复运动场景做的结构适配，先从实际落地的场景说，这类导轨最常出现在3C检测设备的探针移动工位、小型包装线的推料滑台、激光打标设备的工件进给轴，还有实验室精密仪器的微调平台上，不像重型滚柱导轨要扛几吨的冲压负载，这类LM导轨主打运动平顺性和安装便捷性，很多刚入行的工程师选型时容易只看额定动负载，忽略安装边界的干涉问题，这款模型在建模时就把安装位的避让空间做了完整还原。

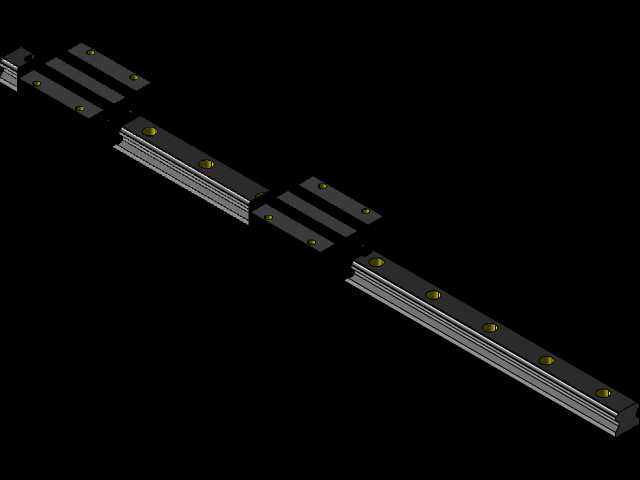

　　从结构功能来看，滑块主体和导轨轨身的配合面做了预压调节的预留槽，实际装配时不需要额外加工垫片，通过端侧的紧定螺钉就能调整滑块和导轨之间的间隙，针对不同的使用场景，预压量可以在0.01-0.03mm区间调整，轻载高速的工位就调小预压降低运行阻力，有切削振动的加工工位就调大预压提升刚性，避免滑块在往复运动中出现爬行。滑块两端的密封端盖是内嵌式结构，不是市面上常见的外挂式密封，这样设计的好处是不会额外增加滑块的总长度，在安装空间局促的狭小工位里，能省出至少8mm的轴向空间，很多做半导体检测设备的结构工程师都偏爱这种结构，毕竟晶圆搬运工位的每一寸安装空间都要抠到丝级精度。

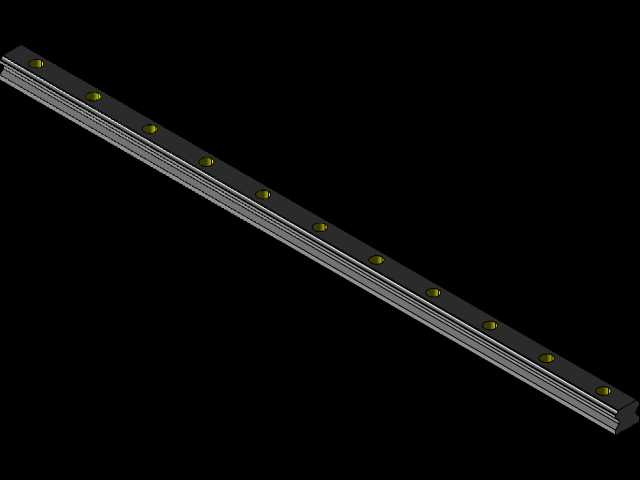

　　说回设计思路，建模时首先还原的是导轨的安装基准面，轨身的底部安装面做了0.02mm的平面度公差还原，两个侧定位边的倒角是C1，实际装配时靠这个倒角和设备安装板的定位边贴合，不需要反复打表找正，能缩短一半的装配调试时间。滑块上的安装孔是沉头孔设计，适配M4的内六角安装螺钉，沉头深度是4.5mm，螺钉锁紧后不会高出滑块上表面，不会和上方搭载的工装板产生干涉，很多新手建模时容易忽略沉头深度，实际装配时螺钉头凸出来刮坏工件的情况在车间里见过不下十次。滑块内部的滚珠回流槽结构也做了简化还原，虽然不需要把每一颗钢珠都建模出来，但回流槽的曲率半径是严格按照实际产品的R3.2做的，这个曲率直接影响钢珠循环时的顺畅度，曲率太小会导致钢珠卡滞，运行时出现异响，曲率太大又会增加滑块的整体宽度，占用多余安装空间。

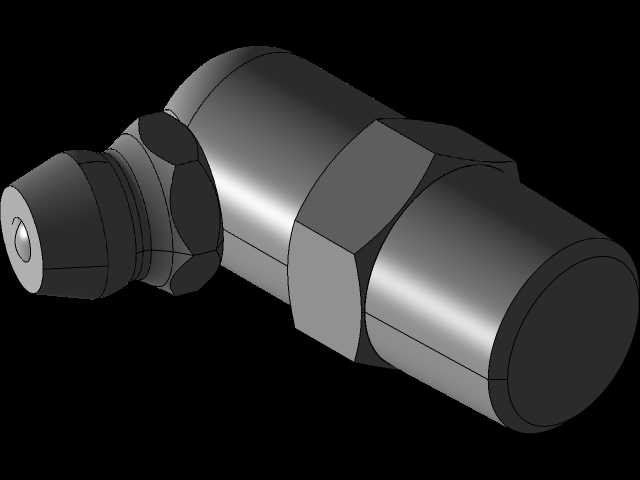

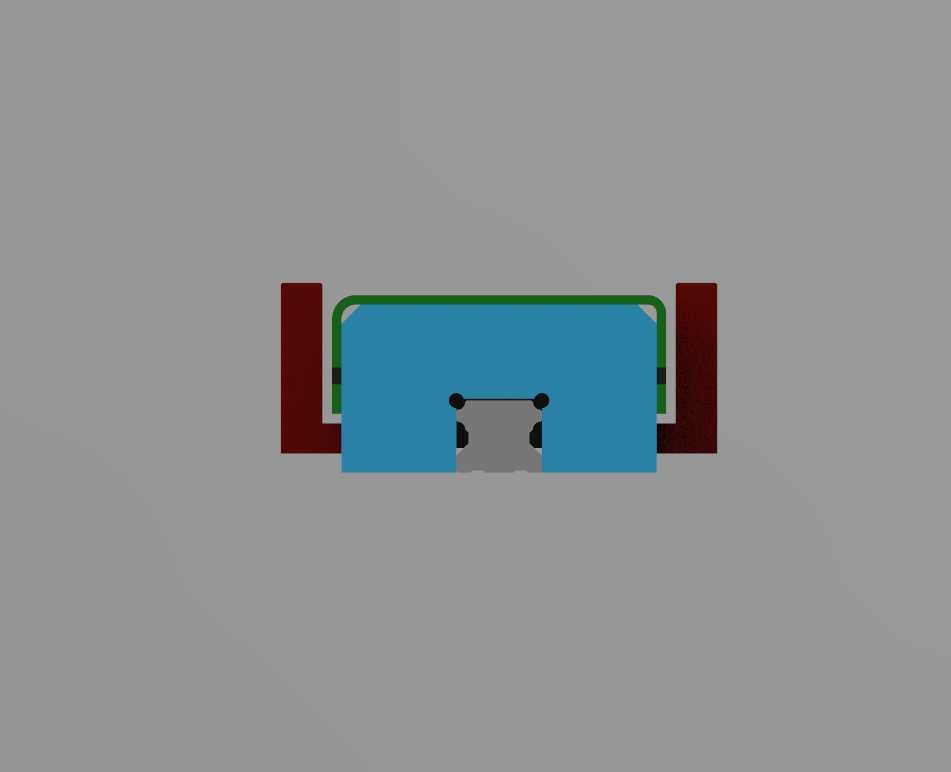

　　再讲安装边界的尺寸细节，这款导轨的轨身宽度是15mm，滑块主体的宽度是32mm，总高度是24mm，导轨的单根标准长度可以根据工位行程裁切，但滑块的端面到安装孔中心的距离是固定的20mm，做安装板设计时，这个尺寸必须留够，不然螺钉没法顺利锁紧。滑块的侧向安装基准面和底部安装面的垂直度公差是0.01mm/100mm，这个精度等级足够满足大部分检测、搬运类工位的精度要求，不需要额外选更高精度等级的产品，能控制设备的物料成本。另外滑块两端预留了油嘴安装位，适配M3的直通式油嘴，日常维护时不用拆下滑台，直接在端侧打润滑脂就行，维护空间只需要留10mm的操作间隙，比侧装油嘴的设计省了不少侧向空间，在多轴并排安装的模组结构里，这个设计能让轴间距缩小15mm左右，整体设备的结构能做得更紧凑。

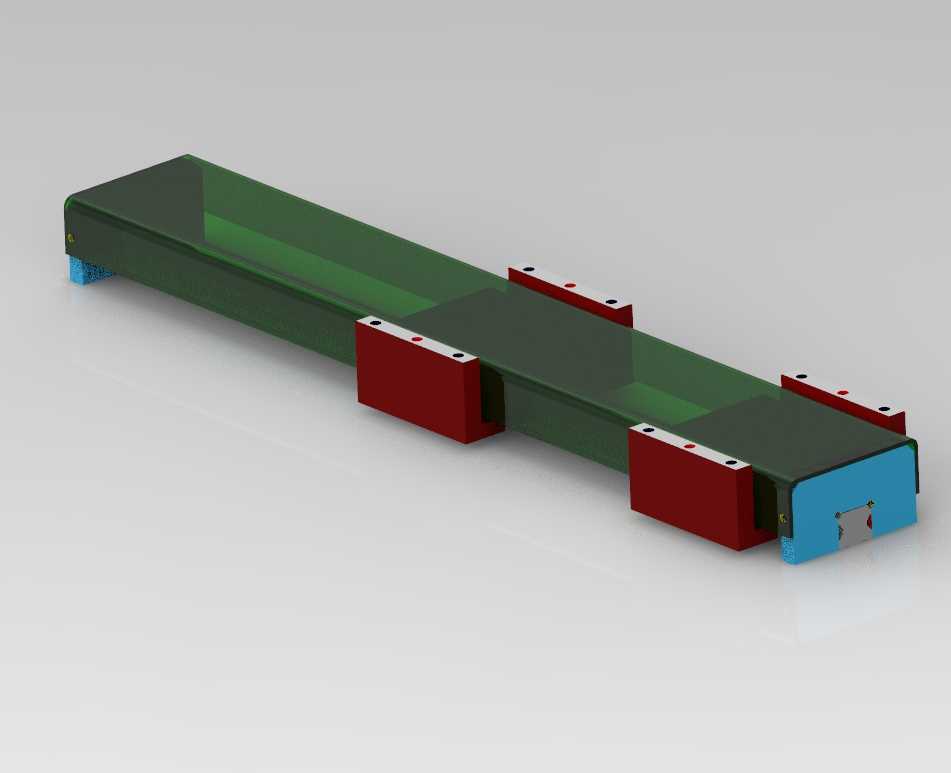

　　实际使用中还要注意，这类LM导轨的安装面不能有焊接飞溅的焊渣残留，也不能在没有防护的情况下用在切削液喷淋的工位，虽然端盖有密封胶条，但长期被切削液浸泡会导致密封胶条老化，钢珠和滚道生锈，缩短导轨的使用寿命，如果必须用在有切削液的场景，要额外加装伸缩式防护罩，建模时也预留了防护罩的安装卡扣位，在导轨两端的侧面有2mm深的卡槽，直接把防护罩的端卡插进去就能固定，不需要额外打孔。另外滑块的最大运行速度是1.5m/s，搭配1605的滚珠丝杠使用时，电机转速调到3000转也不会出现共振，这个参数在做电机选型时可以直接参考，不用再反复核算临界转速。很多工程师做结构校核时容易忽略导轨的倾覆力矩，这款滑块的俯仰方向倾覆力矩额定值是12N·m，偏摆方向是8N·m，搭载工装时要尽量让负载重心落在滑块中心线上，偏心距离不要超过15mm，不然会导致滚道局部受力过大，提前出现磨损，影响设备的长期运行精度。
