V型十缸内燃机整机装配结构设计

　　V10发动机作为大排量高功率动力单元，常见于高性能乘用车辆、大型工程作业机械、特种船舶动力配套场景，这类动力装置的核心优势是兼顾V型布局的紧凑性与十缸构型的动力输出平顺性，相比直列六缸机型能在同等机舱长度下提供更大的排量储备，相比V8机型拥有更绵密的做功间隔角，高转速区间的动力输出持续性更强，在重载持续作业、高负载极速行驶的工况下，能维持更稳定的动力输出曲线，降低动力传递过程中的冲击载荷，延长配套传动系统的使用寿命。

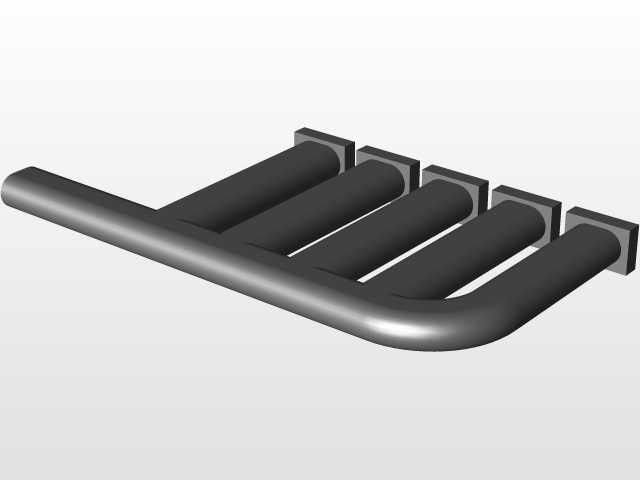

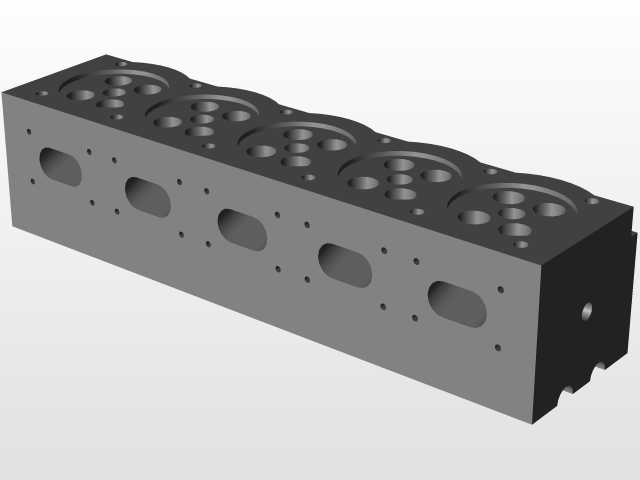

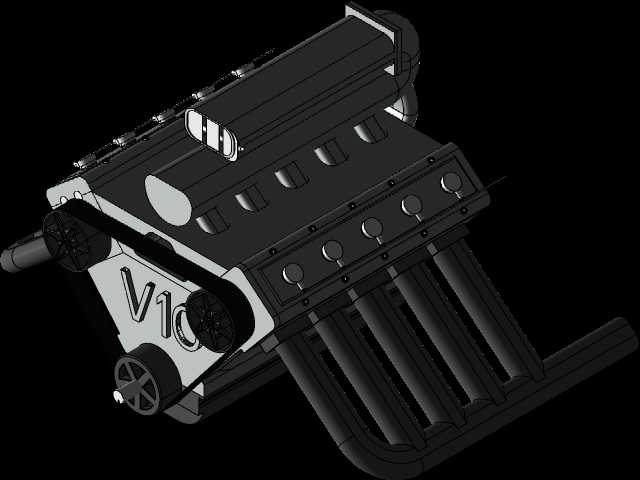

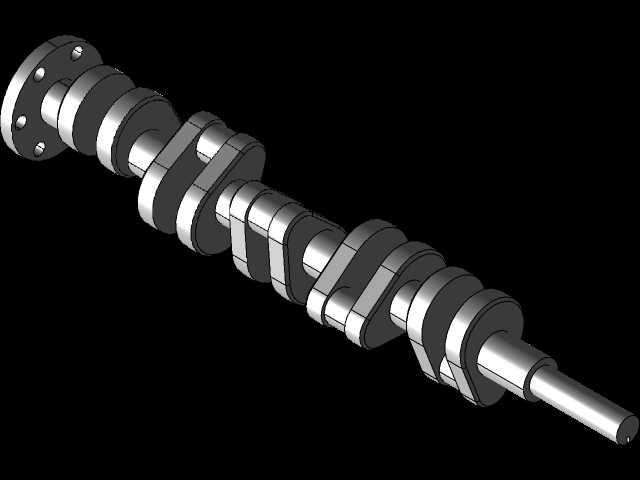

　　从结构设计层面来看，这套V10发动机的三维装配模型完整还原了量产机型的核心部件布局，两列气缸以90度夹角对称布置在曲轴箱两侧，每列五个气缸的进排气道、气门组件、喷油结构都按照实际装配关系完成约束，曲轴采用全支撑结构设计，每个连杆轴颈对应两个错列布置的连杆，平衡块的配重经过布局优化，能抵消十缸机型运转过程中产生的一阶、二阶往复惯性力，不需要额外加装体积较大的平衡轴组件，就能将整机怠速运转的振动幅值控制在合理区间。缸体部分采用整体式龙门结构设计，曲轴箱侧壁预留了机油回流通道与主润滑油道的安装空间，缸盖部分集成了凸轮轴安装座、气门弹簧定位结构、冷却水道空腔，装配时可以清晰看到缸垫的压合边界、螺栓的紧固点位分布，完全符合实际发动机装配的工艺顺序要求。

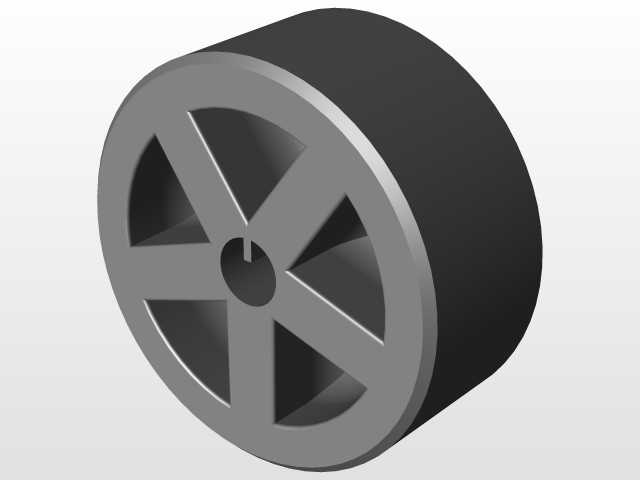

　　在安装边界的设计考量上，这套模型还原的V10发动机整机长度控制在同排量V12机型的75%左右，宽度相比同夹角V8机型仅增加两个气缸的轴向间距，高度方向因为采用了V型布局，比同排量直列六缸机型低接近200毫米，对于车辆前置机舱、工程机械动力舱的布局适配性更强，前端轮系的安装面预留了发电机、空调压缩机、水泵、转向助力泵的安装定位孔位，皮带张紧轮的调节行程范围也按照实际工程要求做了结构预留，后端飞轮壳的连接法兰尺寸匹配主流的大扭矩手动变速箱、液力自动变速箱的安装接口，不需要额外制作转接法兰就能完成动力总成的对接。油底壳采用深冲压式结构，在车辆大角度倾斜、工程机械爬坡作业的工况下，能保证机油集滤器始终浸没在机油液面以下，避免出现润滑系统吸空导致的部件干磨故障。

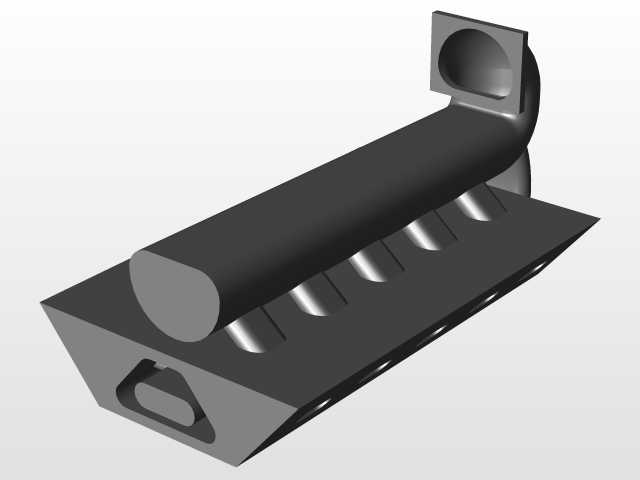

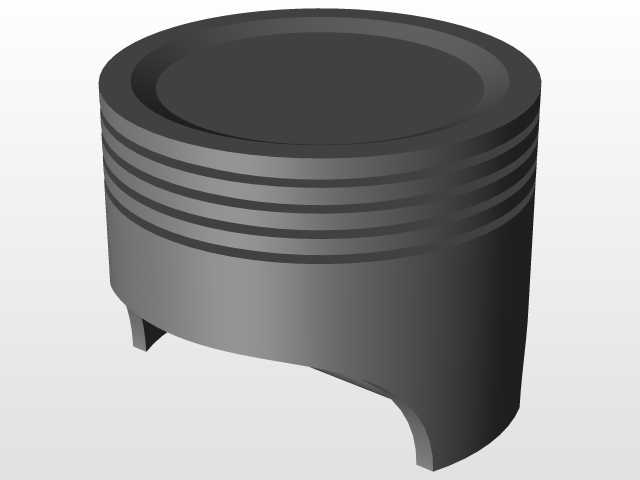

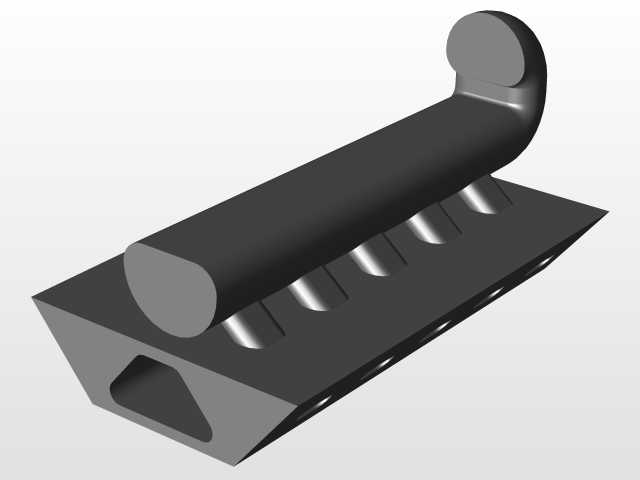

　　从功能特性的还原度来看，模型中所有运动部件都保留了实际的运动间隙设计，活塞与气缸壁的配合间隙、连杆大头与曲轴轴颈的配合间隙、气门与气门导管的配合间隙都按照量产机型的公差范围做了结构预留，进排气歧管的流道走向按照充气效率最优的原则设计，每一个气缸的进气管路长度保持一致，能保证各缸的进气量均匀性偏差控制在3%以内，排气歧管采用等长芭蕉头结构，能有效利用排气脉冲效应提升气缸的扫气效率，降低排气背压对动力输出的负面影响。冷却系统的水道采用分层设计，缸体部分的水道围绕气缸套外壁形成环形冷却腔，缸盖部分的水道重点覆盖鼻梁区、排气门座这些热负荷最高的区域，能保证整机在全负荷运转时，各部位的温度差控制在合理范围，避免出现局部热应力集中导致的缸盖开裂、缸套变形问题。润滑系统采用压力润滑与飞溅润滑结合的方式，主油道贯穿整个缸体长度，通过分油道向曲轴轴颈、凸轮轴轴颈、摇臂组件提供压力润滑油，气缸壁、活塞销这些部位依靠曲轴运转带起的机油飞溅完成润滑，机油泵的安装位置在曲轴前端，由曲轴直接驱动，供油压力能覆盖全转速区间的润滑需求。

　　在实际建模过程中，这类大排量多缸发动机的装配设计需要重点关注部件之间的干涉检查，比如曲轴转动到最大转角位置时，连杆大头是否会与缸体曲轴箱内壁发生碰撞，活塞运行到上止点时，气门开启的最大升程位置是否会与活塞顶部发生碰撞，前端轮系运转时皮带是否会与周边的支架、管路发生干涉，这些细节在这套模型中都做了完整的避让设计，所有部件的装配关系完全符合实际生产的工艺要求，既可以作为动力总成选型阶段的布局参考，也可以作为多缸发动机结构教学的演示模型，帮助结构设计从业者理解V型多缸发动机的布局逻辑、装配顺序、部件配合关系，避免在实际产品开发过程中出现布局干涉、安装空间不足、维护可达性差的问题。针对后期维护的需求，模型中所有易损部件比如火花塞、机油滤清器、皮带张紧轮、水泵的安装位置都预留了足够的操作空间，不需要拆解发动机主体就能完成常规的保养更换作业，符合量产动力设备的维护性设计要求。
