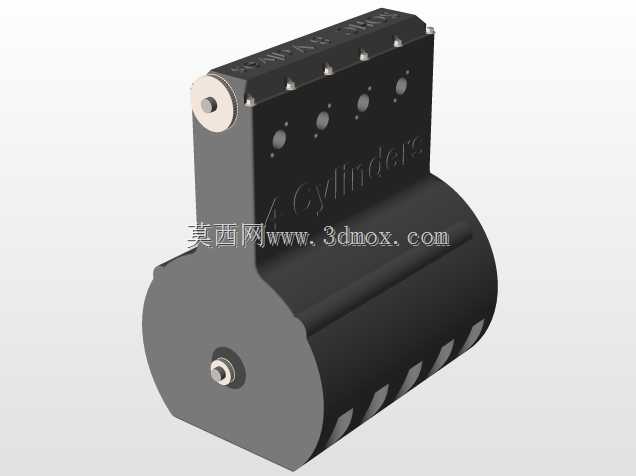

单凸轮轴八阀四冲程发动机进排气组件

　　在小排量乘用车、通用小型动力设备的动力总成开发环节，单凸轮轴配置的多阀配气结构始终是成本与性能平衡的优选方案，这套不带火花塞与喷油器的单凸轮轴八阀模块，正是针对配气机构单独做结构验证、装配公差校核的核心参考结构。日常做动力总成匹配时，很多工程师会把注意力集中在喷油、点火系统的标定上，却容易忽略配气机构本身的结构刚性、安装边界对整机运转稳定性的影响，这套结构把配气端的所有关联部件做了整合，去掉了点火、喷油相关的附属结构，能让设计人员把注意力完全集中在气门组、凸轮轴驱动端的配合逻辑上。

　　从实际应用场景来看，这类八阀配置的单凸轮轴结构，多用于1.0L-1.6L排量的自然吸气乘用车动力，也会经过参数调整后适配通用小型发电机组、园林机械动力等场景，相比十六阀的双凸轮轴结构，它的零部件数量更少，凸轮轴驱动链的传动负载更低，后期维护的拆装步骤更简洁，对于成本控制严格的量产动力项目来说，能在保证进排气效率满足国六b排放基础要求的前提下，把整机的BOM成本压缩8%-12%，同时降低正时系统的故障概率。

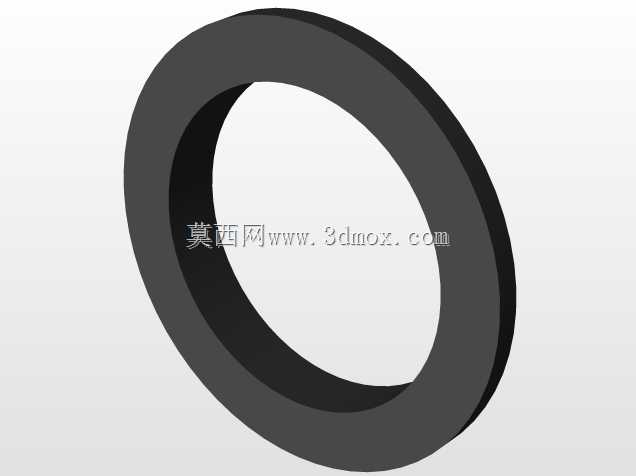

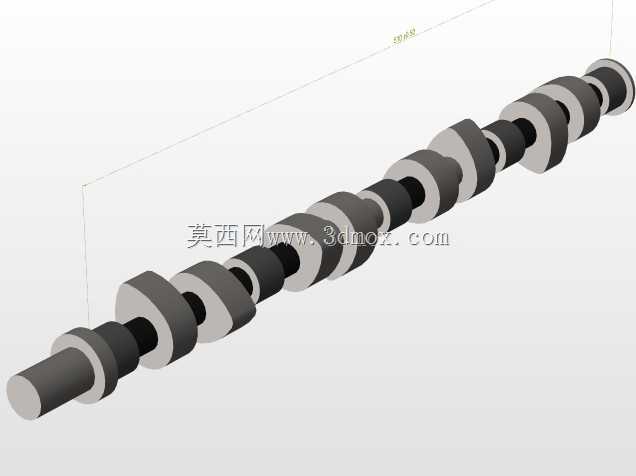

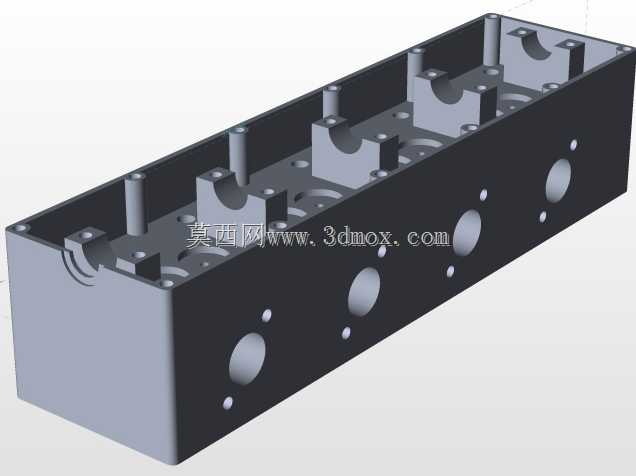

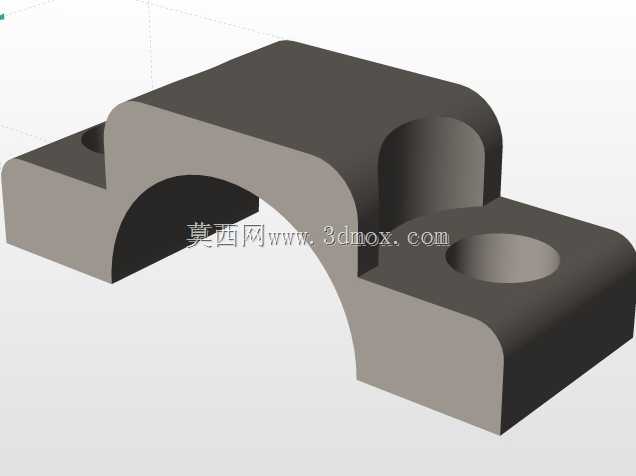

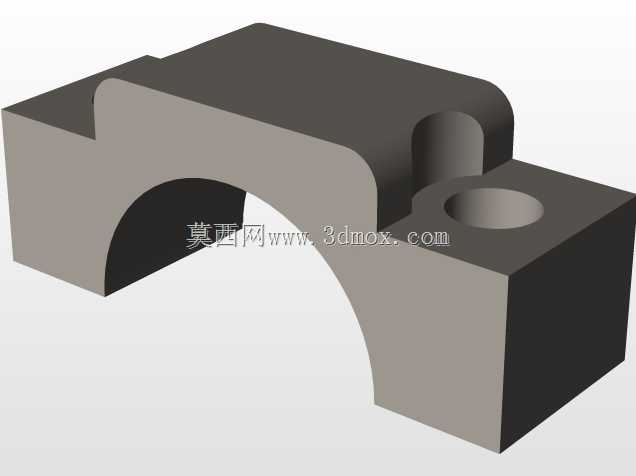

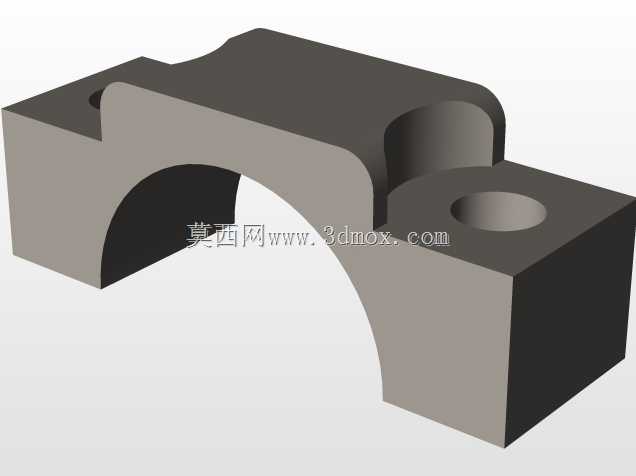

　　这套结构的功能特性完全围绕配气相位的精准实现展开，每缸布置两个进气门、两个排气门，单根凸轮轴通过摇臂结构同时驱动同列所有进排气门，省去了双凸轮轴结构所需的额外凸轮轴轴承座、正时传动分路结构，凸轮轴的支撑座采用一体化铸铝结构设计，和缸盖上端的安装面直接贴合，装配时不需要额外调整凸轮轴的平行度，只要按照规定扭矩拧紧轴承盖螺栓就能保证凸轮轴的旋转同轴度。气门杆部采用等直径设计，和气门导管的配合间隙控制在0.02mm-0.035mm区间，既保证气门上下往复运动的顺畅度，又能避免间隙过大导致的机油窜入燃烧室问题，气门盘部的锥角采用行业通用的45度设计，和气门座圈的密封带宽度控制在1.2mm-1.5mm，冷态下就能保证足够的密封比压，不需要额外做研磨工序就能满足气密性要求。

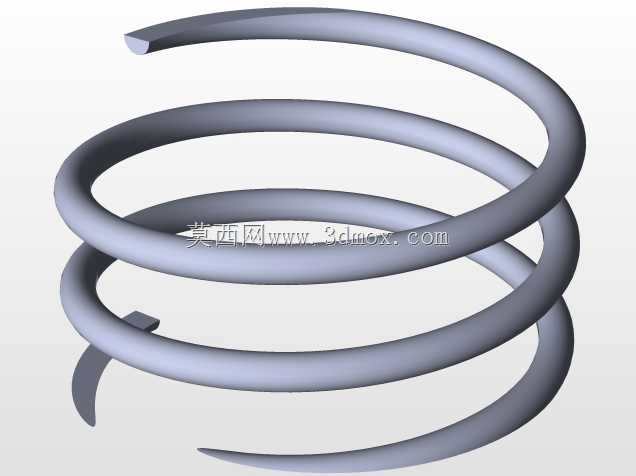

　　设计思路上完全遵循了量产化的工程逻辑，没有做任何冗余的性能化夸张设计，所有结构的圆角、拔模斜度都符合压铸、机加工的工艺要求，凸轮轴的凸轮型线采用等加速等减速运动曲线，能在保证气门最大升程满足进气流量要求的前提下，降低气门落座时的冲击载荷，减少气门弹簧的疲劳失效概率。气门弹簧采用等节距圆柱螺旋弹簧，设计时已经考虑了发动机最高转速6500rpm下的弹簧颤振问题，弹簧的固有频率避开了气门往复运动的激励频率区间，不会出现高速运转时气门弹簧共振导致的气门关闭不严问题。

　　外形尺寸与安装边界方面，整个模块的横向安装尺寸和同排量常规单凸轮轴八阀缸盖的上端安装面完全匹配，凸轮轴的轴向定位采用前端止推片结构，轴向窜动量控制在0.1mm-0.2mm，不会因为热膨胀导致凸轮轴卡滞。气门的伸出长度、弹簧座的安装高度都和量产机型的参数保持一致，做整机装配时不需要调整气门间隙的调整垫片厚度，直接按照工艺要求装配就能达到设计的冷态气门间隙值。模块上预留了凸轮轴位置传感器的安装位、正时链轮的安装定位销孔，不需要额外做结构修改就能直接适配常规的正时传动系统、电控信号采集系统，不管是做新机型的正向开发参考，还是做旧机型的配气机构故障分析，这套结构都能提供非常直观的三维装配关系参考，能帮设计人员减少前期结构校核时的重复建模工作量，也能在做装配工艺培训时，让一线装配人员快速理解配气机构的零件配合逻辑，避免出现装配顺序错误、零件装反的问题。
