V型六缸内燃发动机结构三维设计

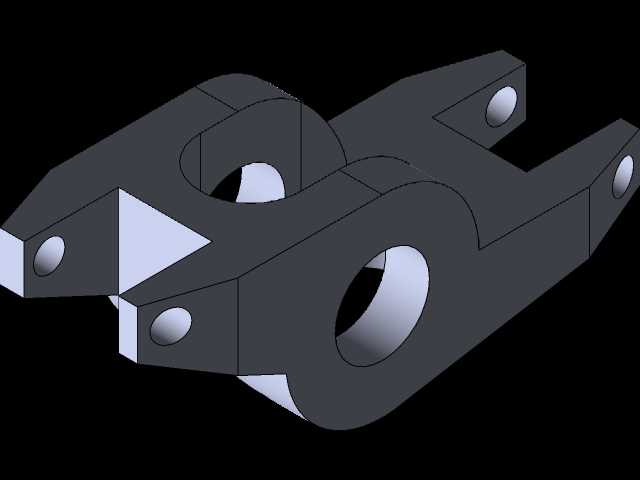

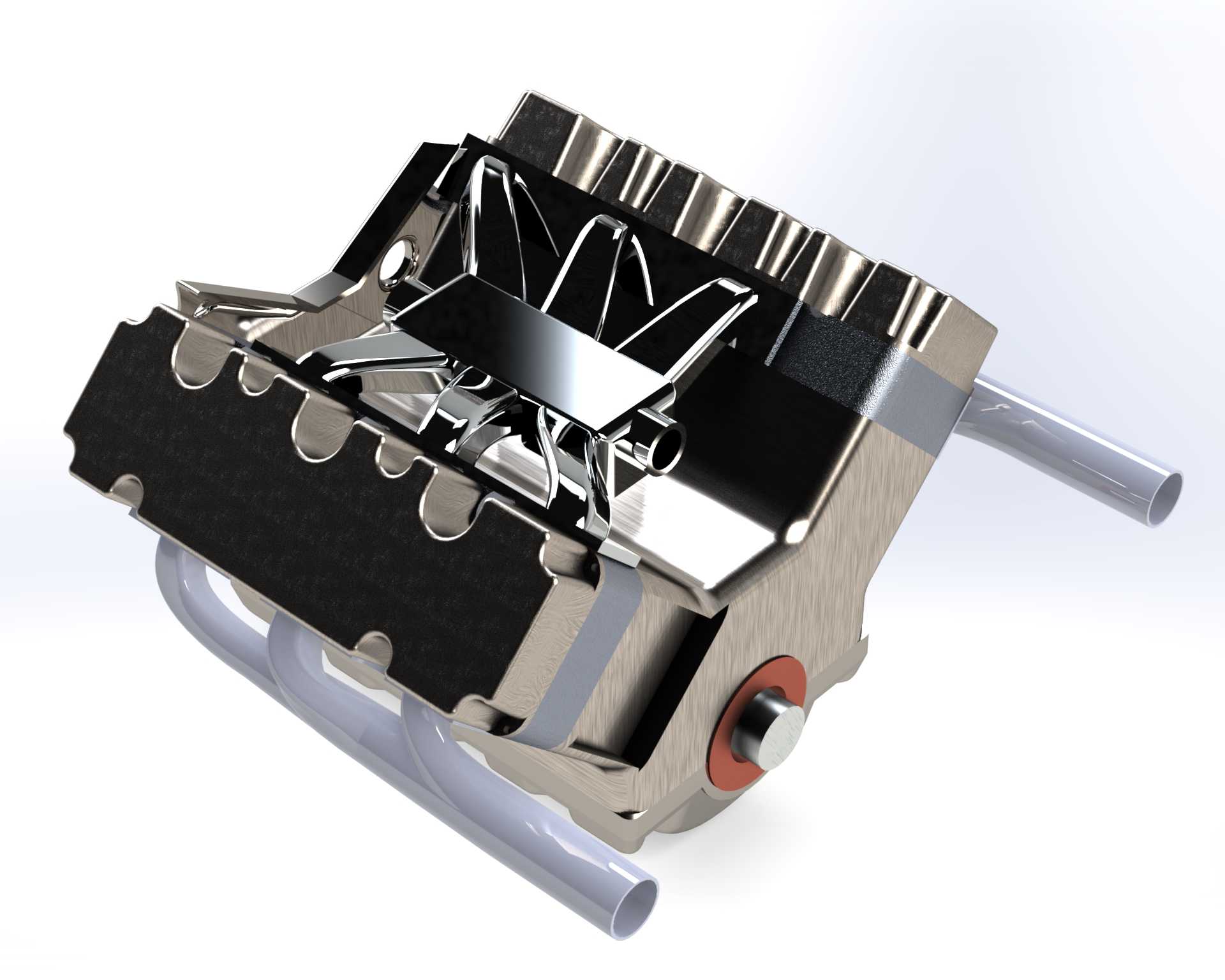

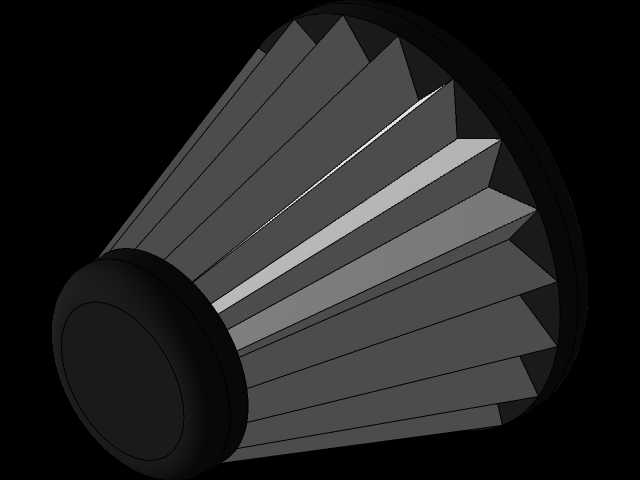

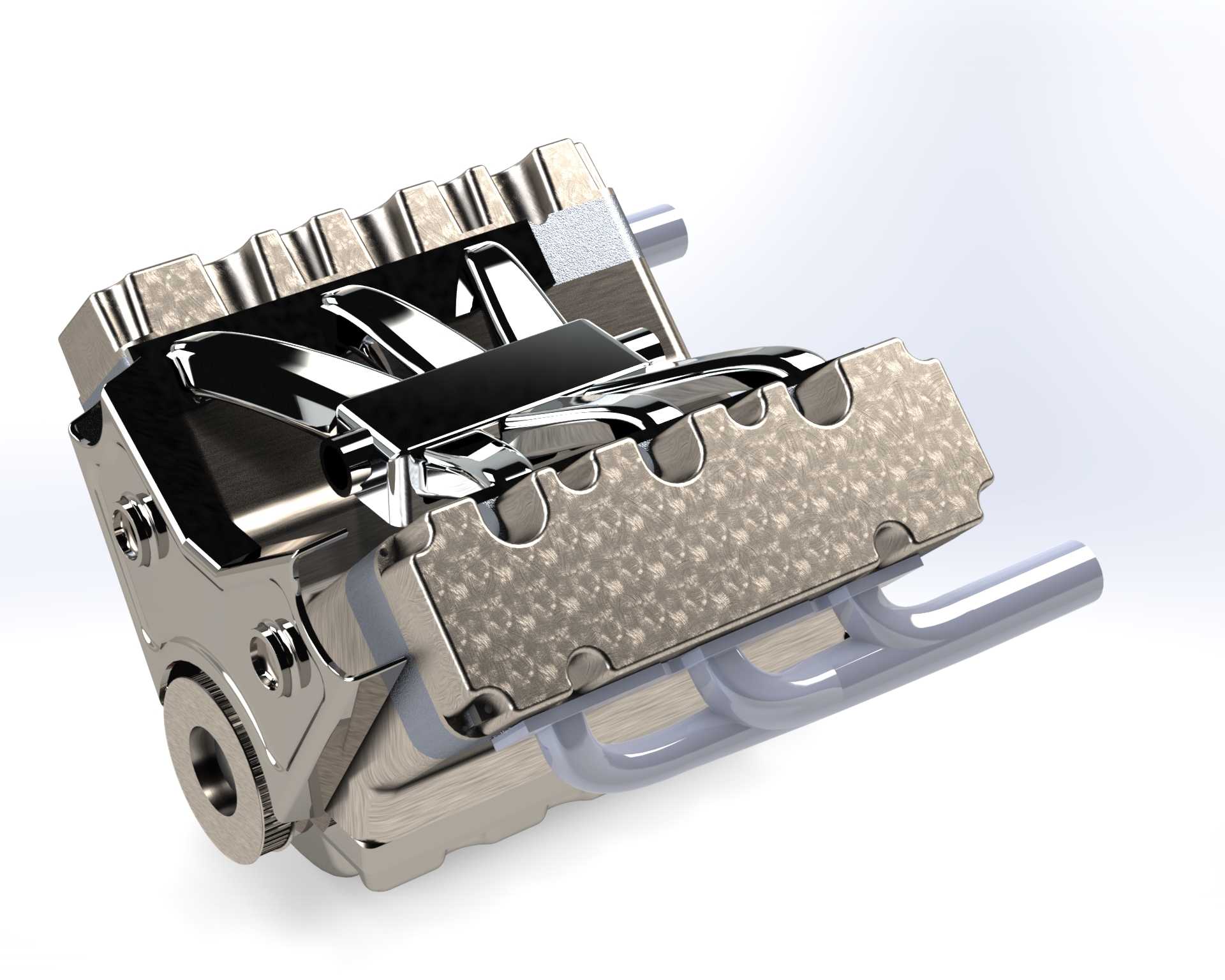

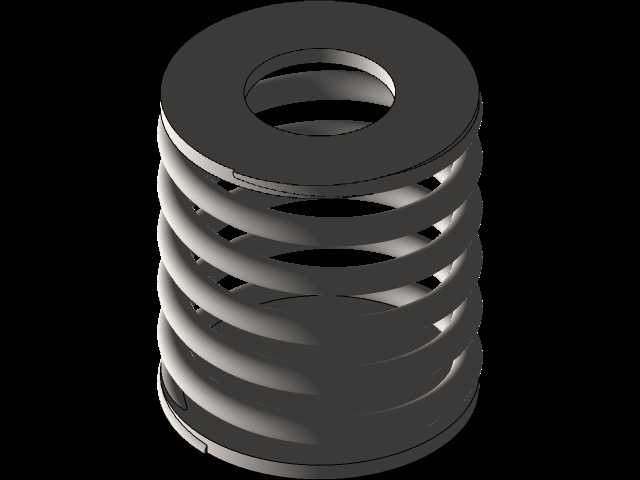

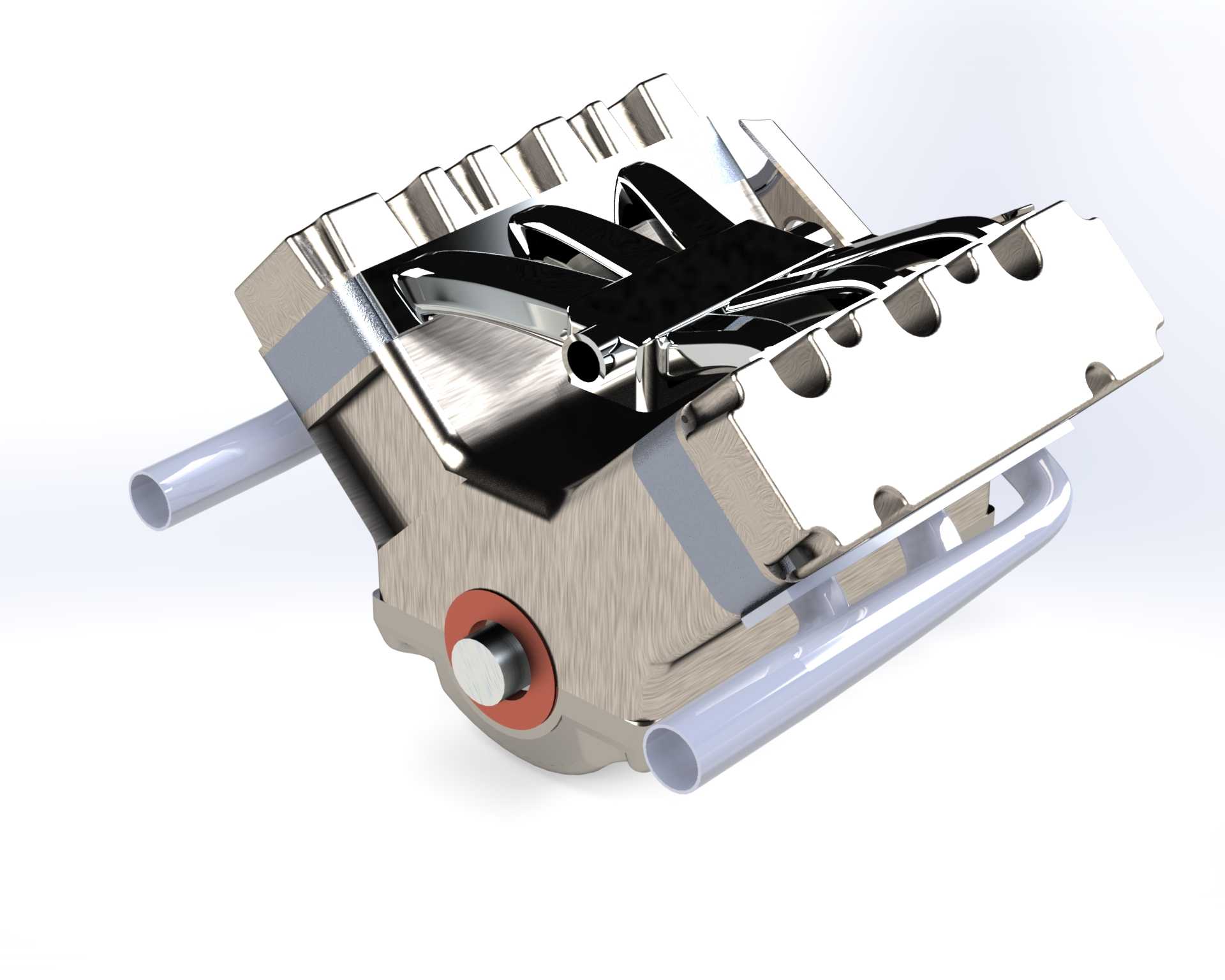

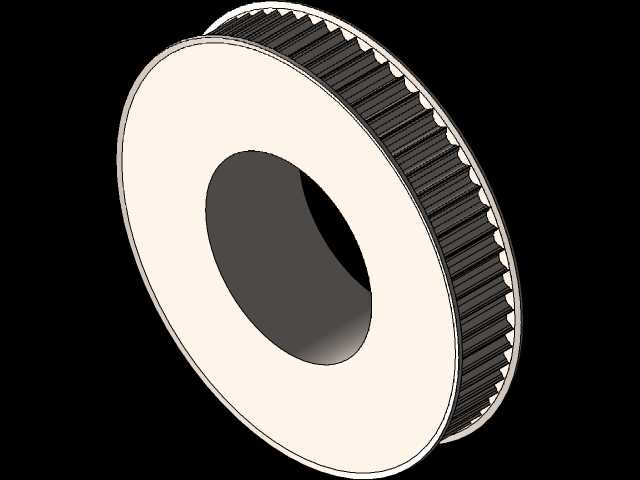

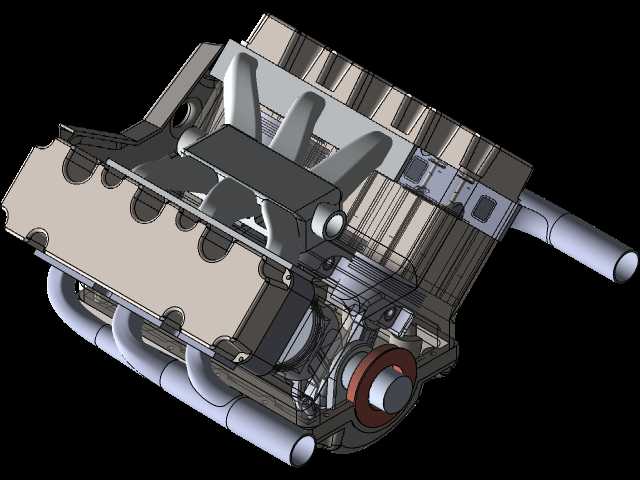

　　在乘用车、轻型商用车以及小型通用动力设备的动力匹配场景中，V型六缸发动机凭借运转平顺性、动力输出线性度的优势，长期占据中大排量动力单元的核心选型位置。这套三维结构完整还原了V6发动机的核心组成逻辑，建模过程中优先考虑了整机装配的干涉校验需求，所有配合面的公差预留都按照量产机型的实际工艺要求做了对应设定，可直接用于动力总成布置的前置校核、教学演示拆解以及结构改型的基础参考。

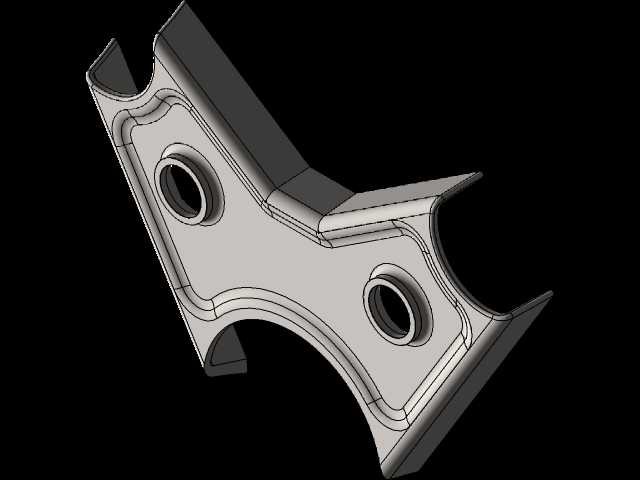

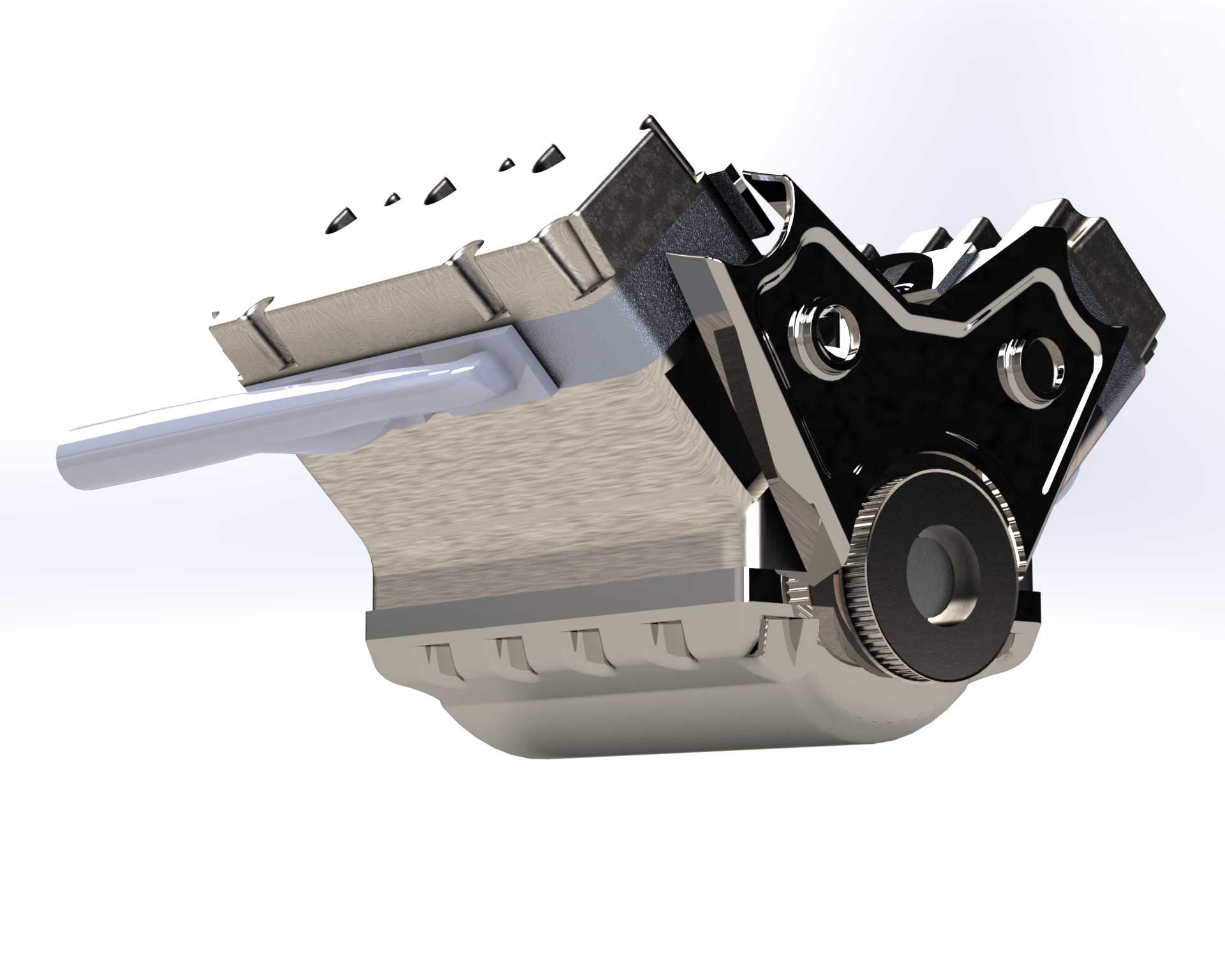

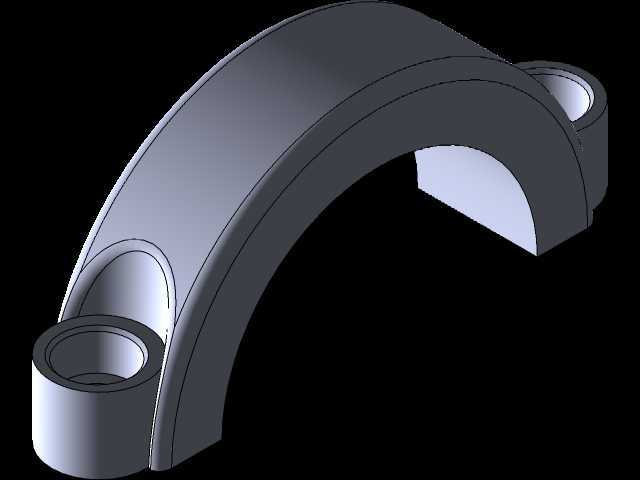

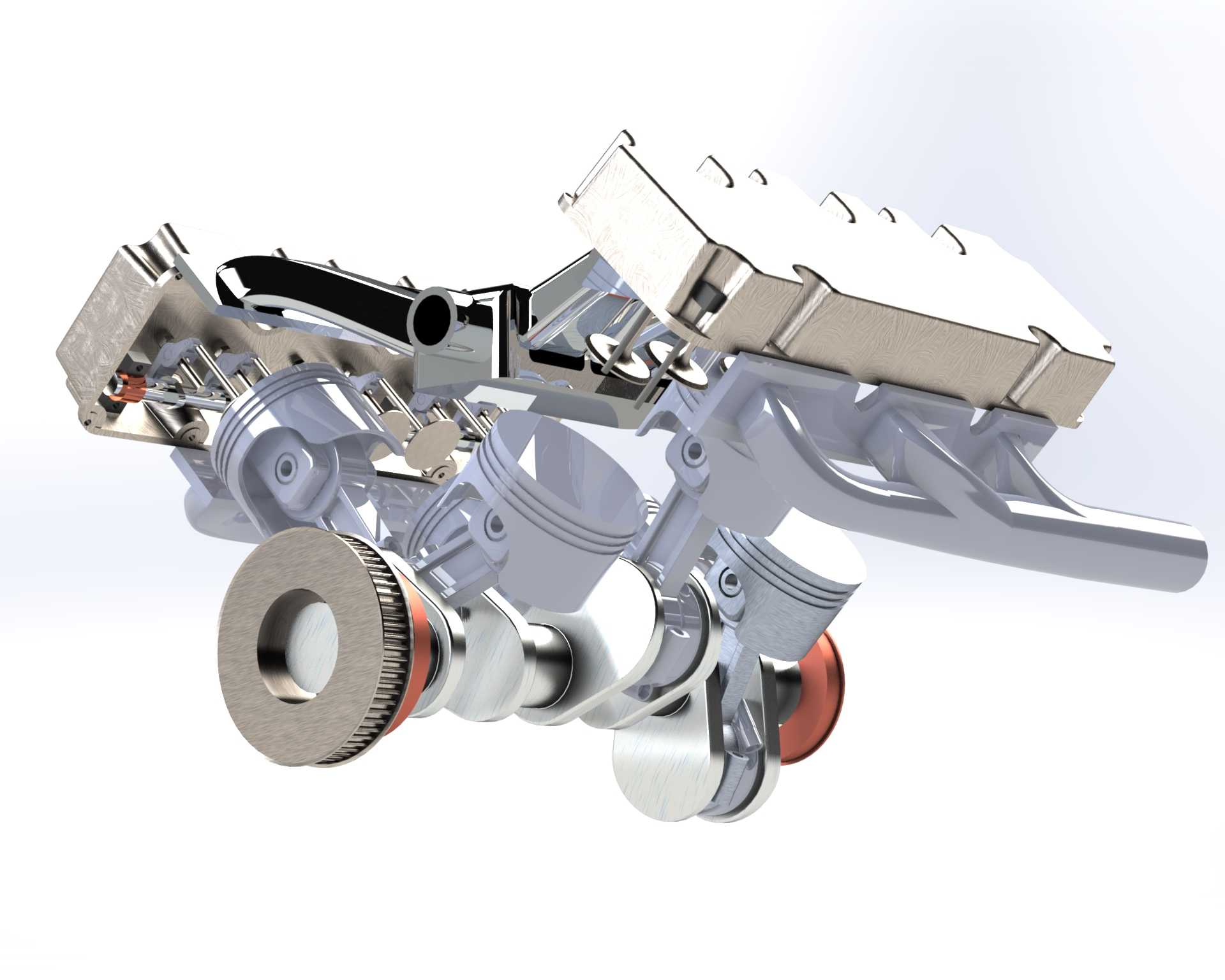

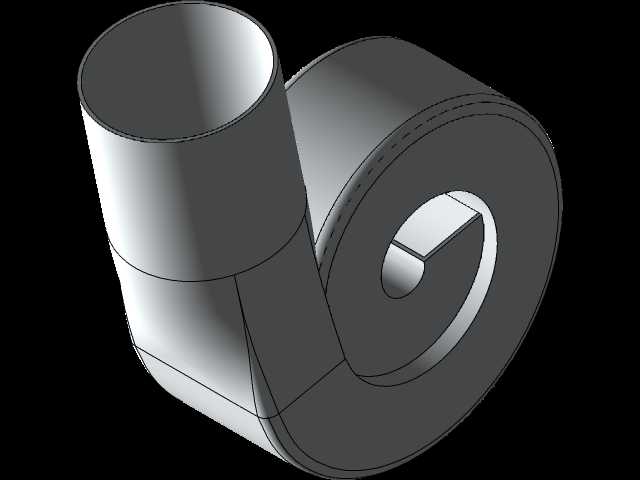

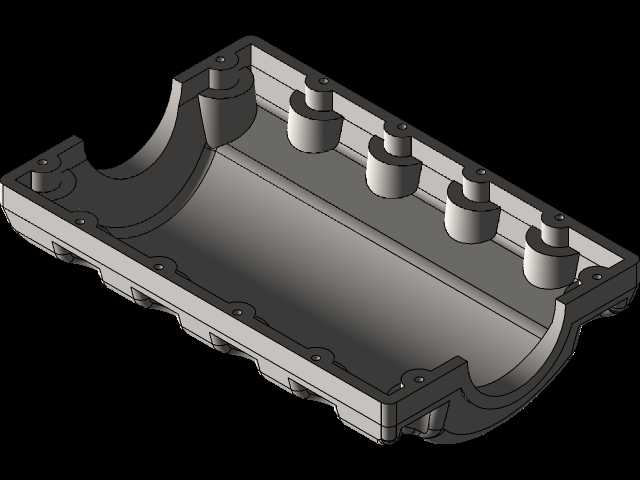

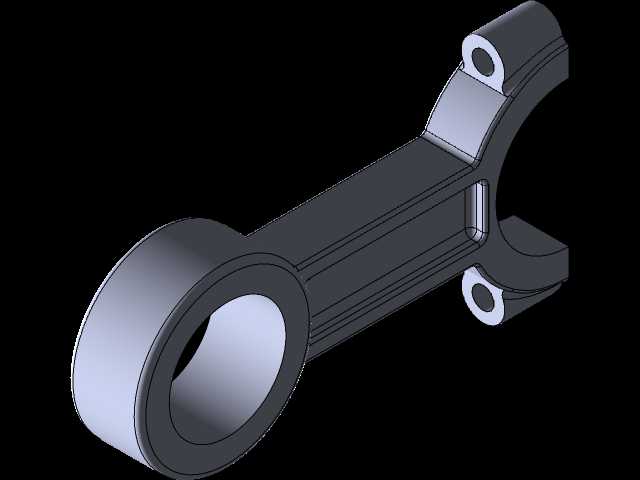

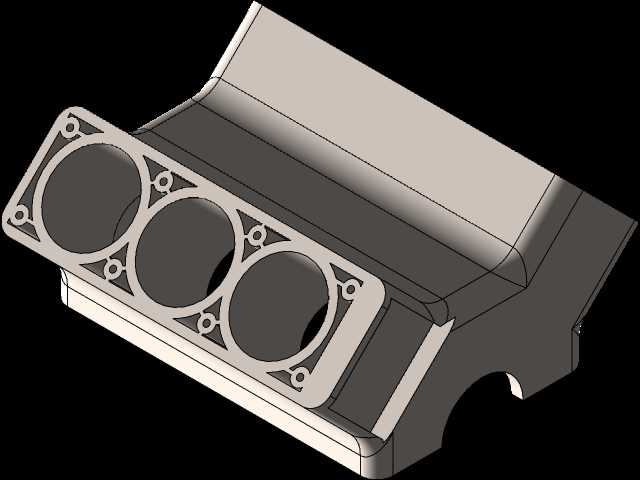

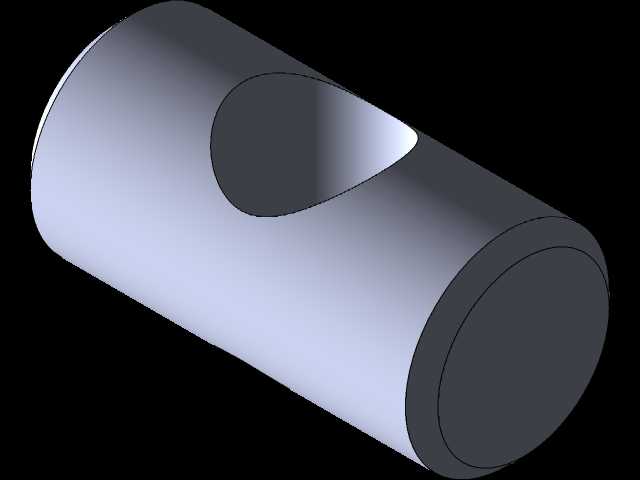

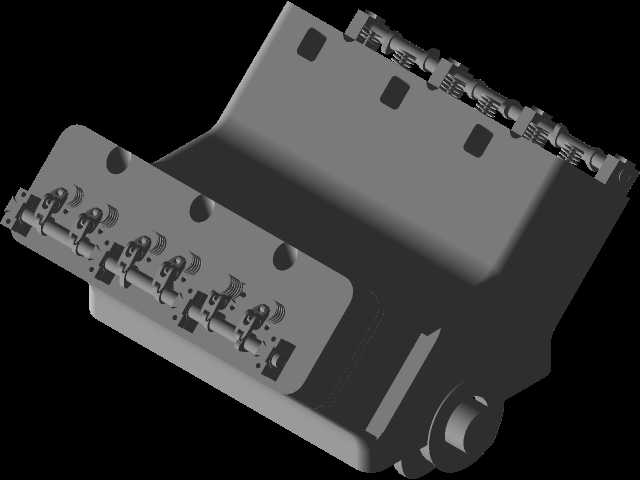

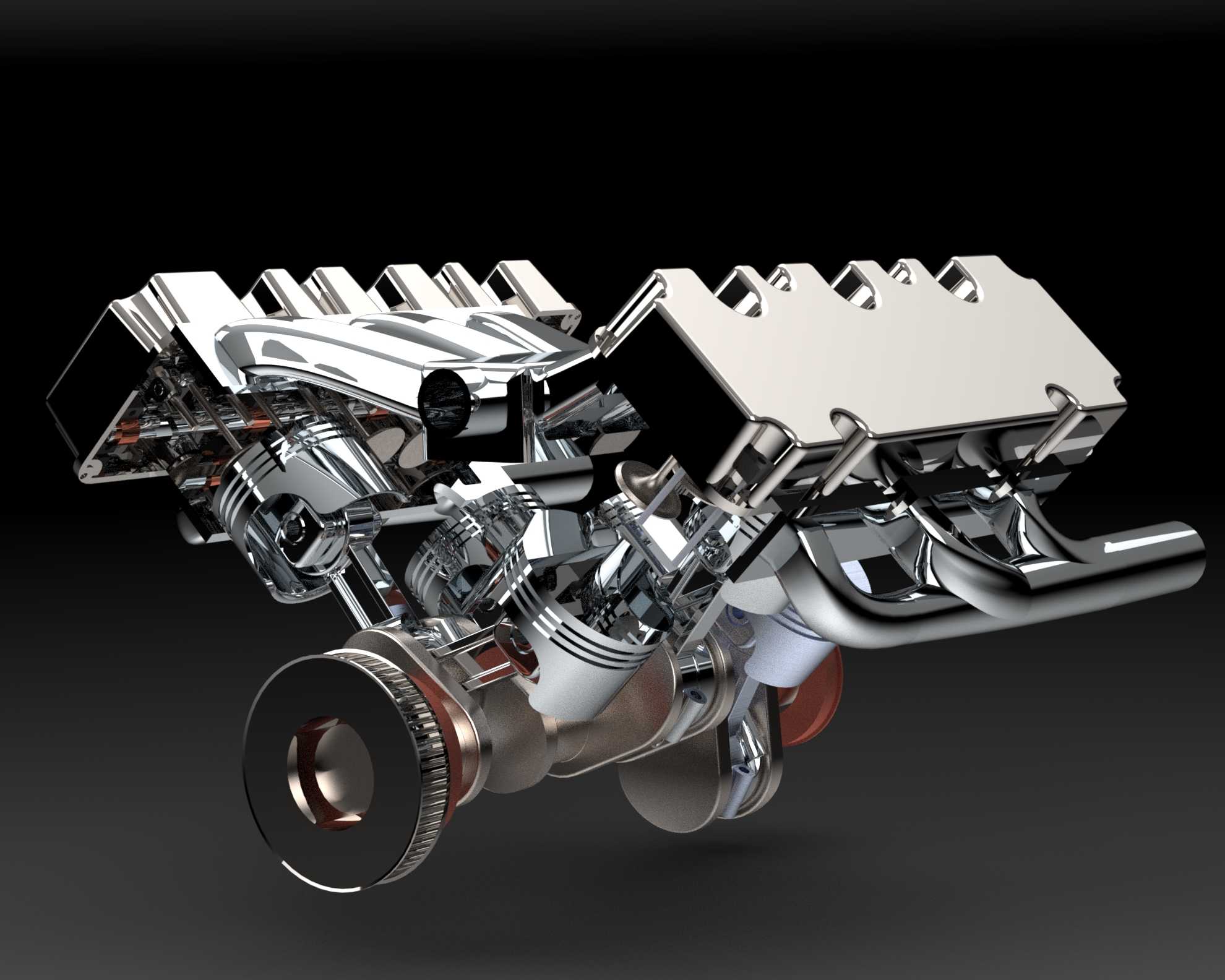

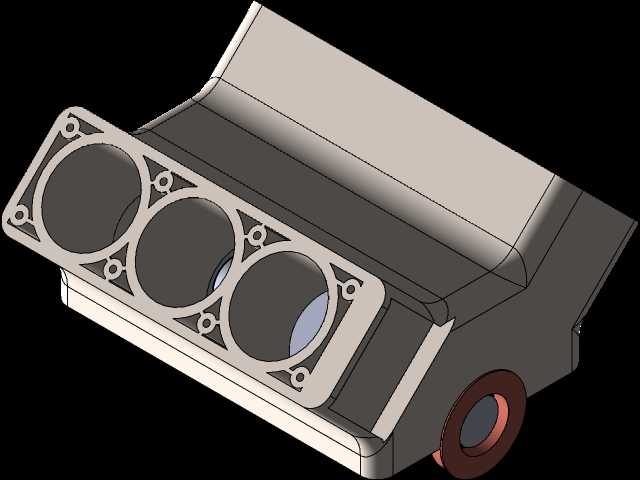

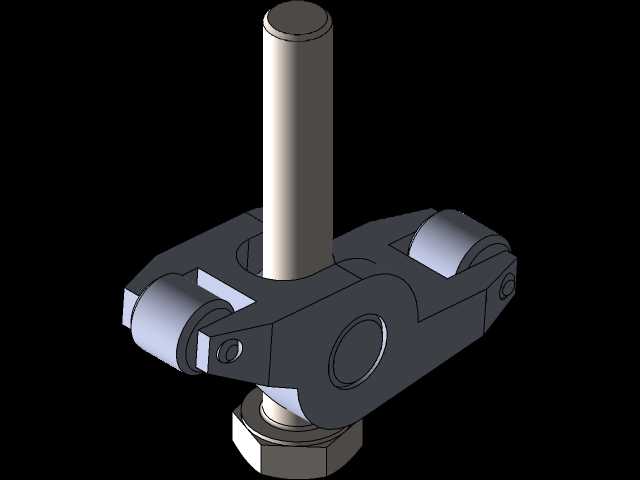

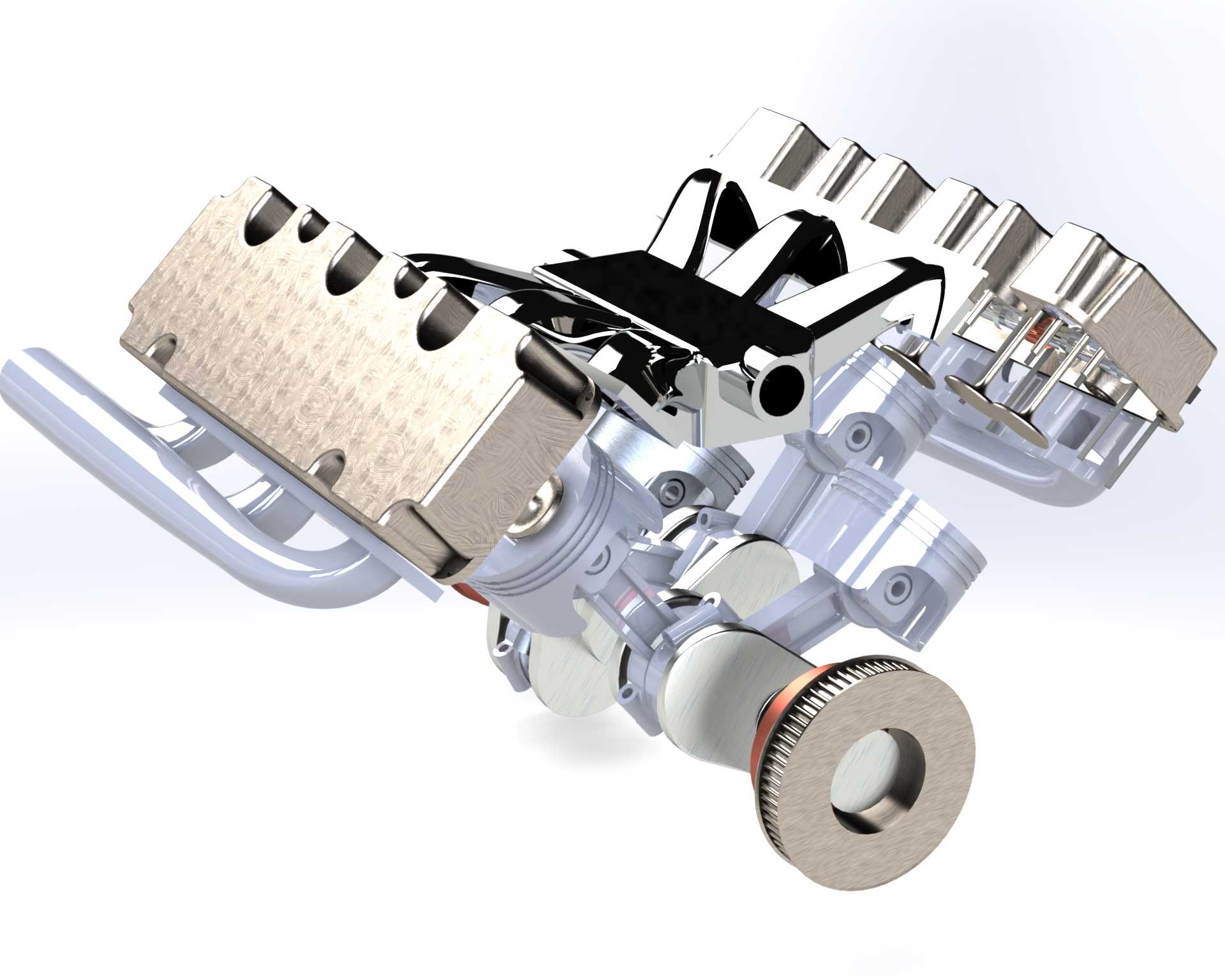

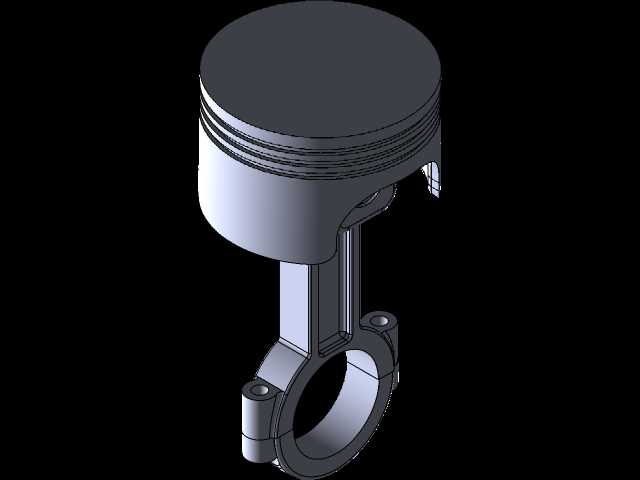

　　从实际功能落地的角度看，这套模型完整覆盖了V6发动机的核心功能模块：呈60度夹角布置的两列气缸体，是整个动力单元的承载基体，建模时特意保留了缸体内部的冷却水套流道轮廓、主轴承座的安装定位面，以及缸盖螺栓的过孔位置，能够直观展现气缸体作为核心承载件的结构强度分布逻辑；每列三个气缸对应的活塞、连杆组件，都按照实际曲柄连杆机构的运动轨迹做了装配约束，活塞销的偏心距、连杆大小头的中心距都参考量产机型的比例做了还原，可直接用于运动仿真验证活塞上下止点的位置、连杆摆动的角度范围，避免实际改型时出现活塞撞气门、连杆碰缸壁的干涉问题。

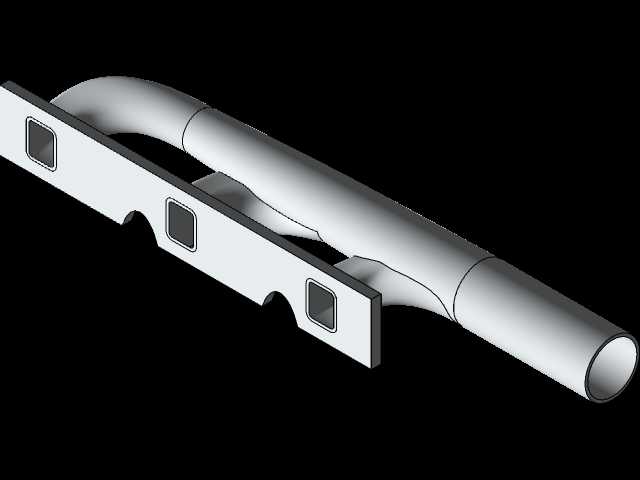

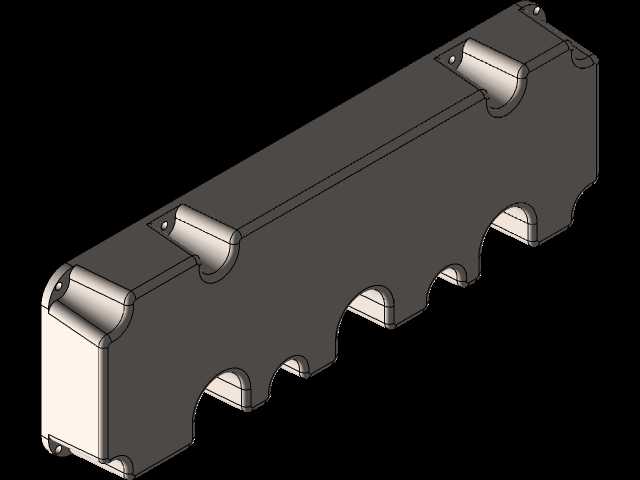

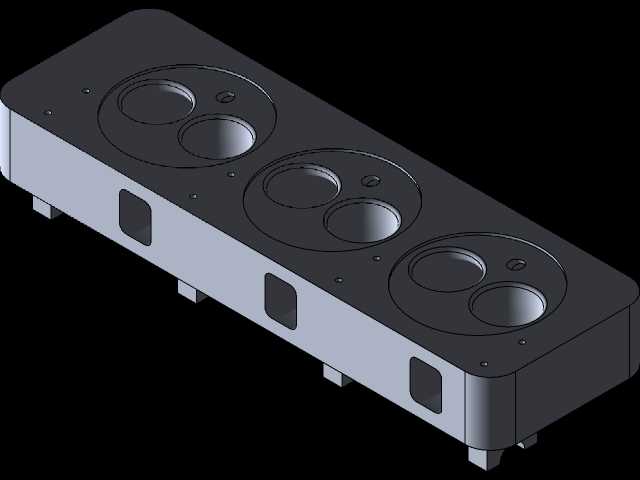

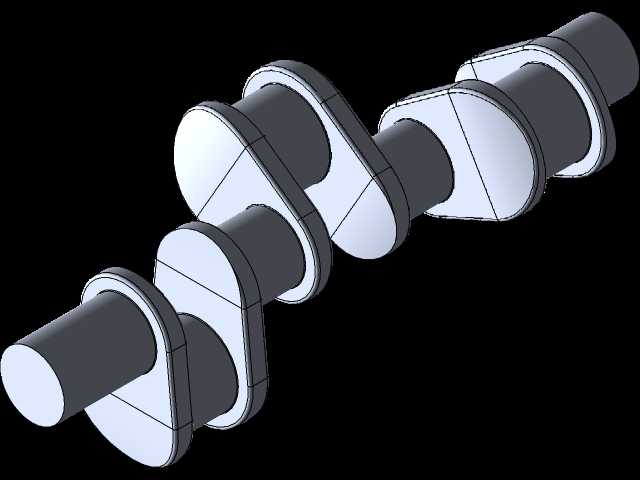

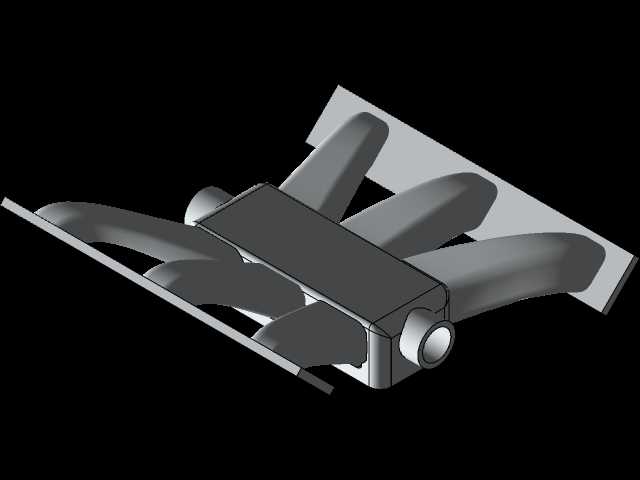

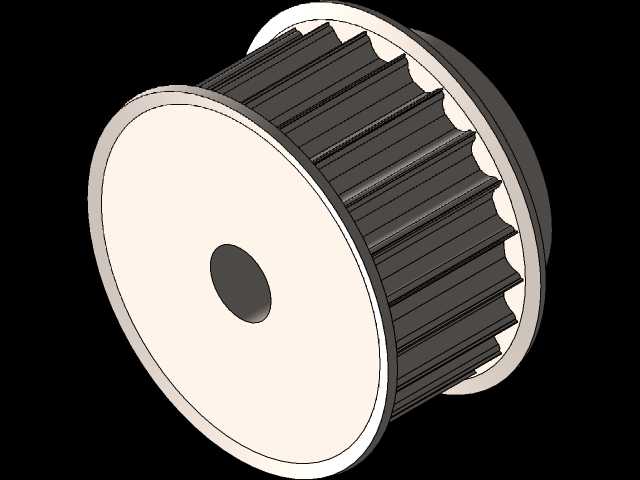

　　曲轴作为动力输出的核心回转件，模型上清晰还原了六个曲柄销的相位角布置，对应V6发动机120度的点火间隔角，平衡块的外形轮廓也按照实际动平衡要求做了结构还原，曲轴前端的带轮、后端的飞轮安装法兰都预留了标准的连接接口，能够匹配前端轮系、传动系统的对接需求。缸盖部分集成了进排气道的轮廓、气门安装座圈的位置，以及凸轮轴的布置腔室，两侧的进气歧管采用了等长流道的设计思路，能够保证各缸进气效率的一致性，排气歧管的走向则考虑了排气干涉的规避，同时预留了三元催化器的安装对接位置。

　　在安装边界的设定上，整机的长宽高比例参考了主流横置/纵置V6机型的实际尺寸，发动机悬置的安装点位置在缸体两侧做了明确的标识，油底壳的下轮廓、进气歧管的上轮廓都做了边界标注，能够直接用于整车机舱布置的空间校核，避免动力总成与周边车架、冷却系统、线束管路出现安装干涉。建模过程中没有做过度的工艺简化，比如缸体表面的加强筋结构、气门室盖的密封槽位置、机油滤清器的安装接口都做了1:1的结构还原，甚至正时链条腔的内部轮廓、张紧器的安装位置都有明确体现，能够让使用者清晰理解发动机各系统的装配逻辑。

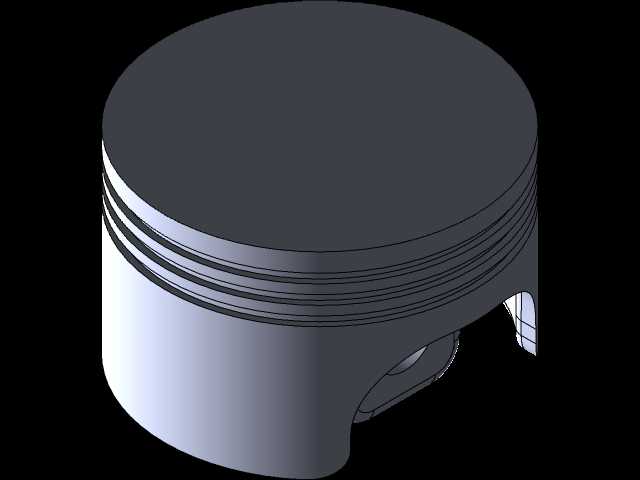

　　不同于简化的演示类模型，这套结构在设计时充分考虑了工程实用性：比如活塞环的安装槽位置、连杆轴瓦的配合面、曲轴油封的安装台阶都做了细节呈现，对于需要做发动机改型、比如调整压缩比、更换进排气形式的设计人员来说，可以直接在现有模型基础上修改对应参数，不需要从零开始搭建基础结构。同时各零部件的装配约束都按照实际拆解顺序做了层级划分，能够实现从整机到单个零件的逐级拆解展示，既可以用于职业院校的内燃机结构教学，也能作为动力总成开发阶段的结构参考，帮助设计人员快速梳理V6发动机的结构布置逻辑，减少前期基础建模的重复工作量。在实际工程应用中，这类高精度的发动机三维模型，还能用于虚拟装配培训、维修流程演示，帮助售后技术人员快速掌握发动机的内部结构，提升故障排查与装配维修的效率。
