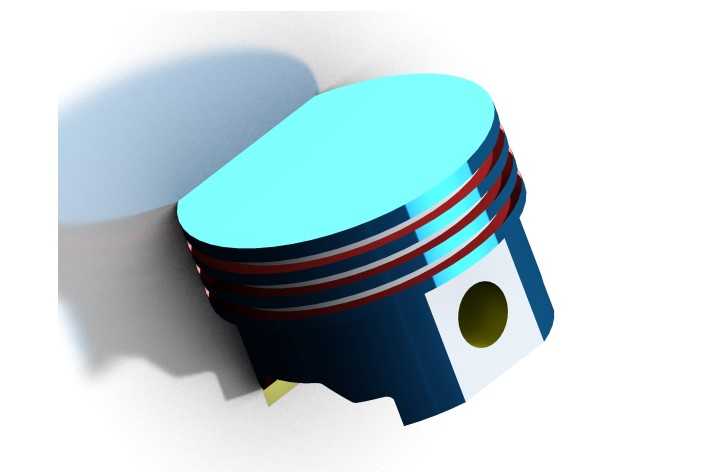

内燃机用带环槽销孔结构活塞头

　　这款活塞头是往复式动力机械的核心承压运动部件，主要适配小排量单缸内燃机、微型空气压缩机这类依靠缸内压差实现往复做功的设备，在整机运行过程中直接承接燃烧膨胀或介质压缩产生的轴向推力，通过配套的活塞销将作用力传递给连杆，最终带动曲轴完成旋转运动的动力输出。从实际工况适配角度看，活塞头的顶部端面直接接触高温高压介质，因此设计时将顶面做了平整化处理，没有设置复杂的凹坑燃烧室结构，更适配预燃室式燃烧结构或者平顶板阀组的压缩腔体，能减少顶面的应力集中点，避免长期交变热载荷下出现顶面开裂的问题。头部的环槽结构是整个零件的密封核心，三道等间距分布的环槽分别适配气环与油环，靠近顶面的两道环槽安装气环，负责阻断缸内高压介质向曲轴箱侧泄漏，

　　最下方的环槽安装油环，负责在往复运动过程中刮除缸壁多余的润滑油，避免润滑油进入燃烧室造成积碳，环槽的宽度与深度公差需要严格匹配对应规格的活塞环，保证环体在槽内有合理的侧隙与背隙，既不会因为间隙过小导致热胀卡滞，也不会因为间隙过大出现泵油效应或者密封失效。活塞头下部的销孔是动力传递的关键连接位，通孔结构垂直于活塞往复轴线设计，孔壁做了加厚处理，能承受活塞销传递的交变冲击载荷，销孔的轴线与活塞轴线存在微小的偏心设计偏移量，这个偏移量是为了在活塞经过上下止点换向时，减轻活塞对缸壁的敲击噪声，同时降低销孔位置的应力集中，避免长期冲击下出现销孔失圆开裂的问题。从安装边界来看，活塞头的外圆直径需要与对应缸径的气缸套保持合理的配合间隙，

　　间隙值需要根据整机的热膨胀系数、运行最高温度来设定，常温下的装配间隙控制在缸径的千分之零点五到千分之一区间，保证热机状态下活塞膨胀后不会出现拉缸故障，同时冷机状态下不会因为间隙过大出现敲缸异响。销孔的直径需要与选配的活塞销保持过渡配合，装配时通过热装工艺将活塞加热到指定温度后再装入活塞销，避免常温压装造成销孔变形影响配合精度。在实际设计建模过程中，需要重点关注环槽的圆角过渡处理，所有环槽的上下棱边都要做微小的倒角去毛刺，避免锐边割伤活塞环的镀层，同时活塞头的外圆表面需要设计成微小的中凸形，也就是中部直径略大于上下两端直径，适配活塞工作时的热变形形态，保证活塞在缸内运行时的贴合度最优，减少偏磨问题。另外活塞头的裙部做了局部削边处理，

　　在保证导向长度足够的前提下，减轻了零件的整体重量，降低往复运动的惯性力，适配高转速工况下的动力输出需求，削边位置还能避让曲轴旋转过程中的平衡块结构，避免运动干涉。这类简化结构的活塞头没有设置复杂的冷却油道，更适配风冷式小型动力设备，依靠活塞本体的材料导热以及迎面气流就能满足工作温度控制需求，结构简单可靠，加工难度低，维护更换成本也更低，在小型通用汽油机、微型空压机、园林动力设备这类对成本敏感、运行载荷相对平稳的场景中适配性极强。建模过程中需要严格控制各特征的同轴度，顶面、环槽、销孔、裙部外圆的同轴度公差需要控制在合理范围内，避免装配后出现活塞偏斜、环带密封失效、销孔偏磨等连锁故障，销孔的内孔表面粗糙度需要达到对应加工要求，保证与活塞销配合时的耐磨性能，环槽的侧面平面度也需要严格管控，保证活塞环安装后能与环槽侧面紧密贴合，实现可靠的密封与刮油效果。
