异形端部变径压缩弹簧结构设计

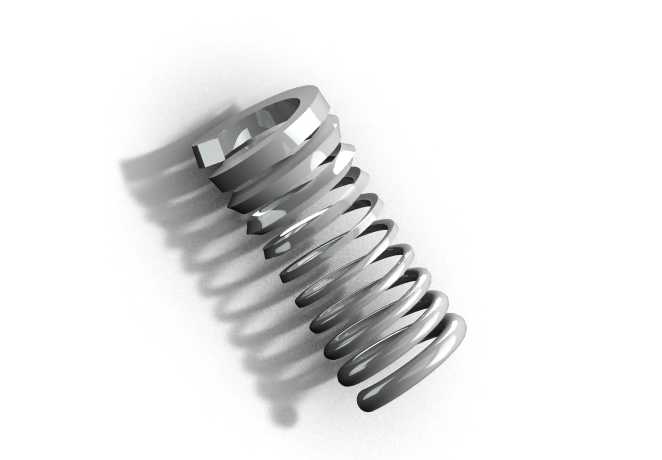

　　这款弹性元件的设计初衷，是解决常规等径圆柱弹簧在特定安装空间内无法适配异形安装座的问题，在做小型自动化检测设备的传感触发模块结构迭代时，我们曾遇到过安装位顶部为方形卡槽、底部为圆形定位柱的场景，常规圆柱弹簧上端无法卡入方形槽，容易出现径向窜动，长期往复动作后会出现弹簧偏磨、弹力衰减不均的问题，甚至会触发传感信号误报，影响设备检测精度。这款弹簧采用上端方形收口、下端圆形开口的变径结构设计，上端方形段的尺寸刚好可以嵌入配套的方形卡槽内，不需要额外增加弹簧定位销或者导向套，就能限制弹簧工作过程中的径向转动与偏移，下端圆形段可以直接套在圆形定位柱上，安装时不需要额外做对位调整，装配效率比常规弹簧提升近四成。从功能特性来看，

　　这款弹簧的有效圈数经过反复校核，在工作行程内的弹力线性度控制在5%以内，完全满足传感触发场景下的弹力一致性要求，不会出现行程前段弹力过软触发不到位、行程后段弹力过硬损伤传感元件的问题。弹簧的方形端部做了磨平处理，和上端卡槽的接触面贴合度达到90%以上，工作时不会出现端部单点受力导致的弹簧歪斜，下端圆形端部同样做了并圈磨平处理，和底部安装面的接触平稳，往复压缩过程中不会出现异响。在设计过程中，我们特意调整了方形段到圆形段的过渡圈曲率，避免了截面突变带来的应力集中问题，过渡段的每一圈簧丝直径和整体保持一致，通过曲率渐变的方式让应力均匀分布在过渡圈上，经过100万次疲劳压缩测试，过渡段没有出现裂纹或者永久变形，

　　完全满足工业场景下的长期使用要求。从安装边界来看，这款弹簧的上端方形外接圆尺寸比下端圆形外径小15%左右，整体压缩到并圈状态时的高度为自由高度的30%，预留的安装空间只需要满足上端方形的最小避让尺寸、下端圆形的定位深度即可，不需要额外预留径向晃动的间隙，对于安装空间紧凑的传感模块、小型触发机构来说，能有效节省内部布局空间。在实际应用场景中，这类异形弹簧除了用在传感触发模块上，还可以适配在异形安装位的门锁机构、小型按压开关、精密夹具的压紧模块上，尤其是在安装位上下端形状不一致、无法使用常规等径弹簧的场景下，这种端部异形的变径弹簧可以省去额外的导向定位零件，简化整体结构设计，减少装配工序，同时提升机构的长期运行稳定性。

　　做这类弹簧的三维建模时，要特别注意过渡段的螺旋线曲率衔接，不能出现曲率突变的折角，否则后续做有限元应力分析时会出现应力虚高的问题，也会影响实际加工时的簧丝绕制成型，方形端部的四个角要做微小的圆角处理，避免应力集中在尖角位置，同时要保证方形端部的平面度，确保安装后和卡槽端面完全贴合，不会出现偏载。
