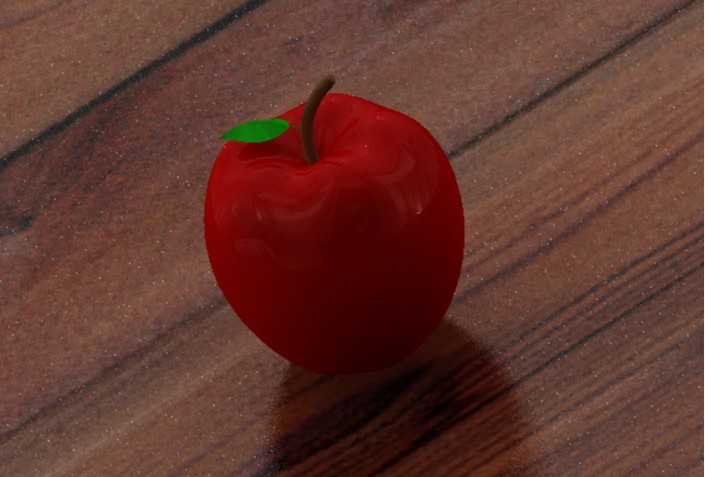

仿真红苹果外观结构三维造型设计

　　做这个苹果造型的三维建模时，最先考虑的是曲面过渡的自然度，毕竟日常接触的鲜果表皮没有生硬的棱线，果身整体是类球形但并非规则回转体，靠近果蒂的位置有自然的凹陷弧度，果蒂本身是带轻微锥度的短柱结构，表面要做细微的纹理起伏，不能做成光滑的塑料感圆柱，旁边附带的叶片要做自然的边缘翘曲，叶脉的凸起高度控制在0.1mm左右，既保证渲染时的质感，又不会因为特征过细导致后续网格划分出现破面。从应用场景来说，这类仿生水果模型可用于食品展示道具的结构验证、文创产品的外观打样，也能作为渲染场景的配景素材，部分农业科普展项的交互内容里，也需要这类精度适中的果蔬模型做交互触发载体。建模过程中先勾勒果身的主轮廓线，用放样生成基础曲面后，

　　通过控制点微调果身的不对称度——真实的苹果不会左右完全对称，一侧的弧度会稍饱满，另一侧略微收窄，这个细节调整完之后，再处理果洼位置的曲面收敛，这里是整个建模的难点，果蒂插入的凹陷位置要做G2连续的曲面过渡，避免渲染时出现明显的折痕，果蒂和果洼的衔接处留0.05mm的装配间隙，模拟果蒂与果肉连接的自然缝隙。尺寸方面，整个模型的最大外径控制在80mm，和市面常见的红富士苹果尺寸一致，果蒂突出果面的高度是12mm，叶片长度35mm，整体安装边界就是直径80mm、高度90mm的圆柱空间，不管是做3D打印实体样件，还是导入渲染软件做场景搭建，都不需要额外调整尺寸比例。表皮的曲面做了极细微的凹凸扰动，幅度控制在0.02mm以内，

　　模拟苹果果皮本身的细微质感，不会因为凹凸幅度过大影响整体光滑度，叶片的厚度设置为0.3mm，边缘做薄化处理，最薄处0.1mm，还原真实叶片的薄厚过渡。做结构校验的时候，特意检查了所有曲面的曲率分布，没有出现曲率反向的区域，导出通用格式时不会出现破面问题，不管是做实体打印还是做虚拟展示，都能直接调用。如果是用于展示道具生产，这个模型可以直接对接注塑模具的分型面设计，果身最大轮廓处就是自然的分型线位置，不需要额外做脱模斜度调整，因为本身的曲面弧度已经满足1度以上的脱模角度要求；如果是用于虚拟交互场景，模型的面数可以根据需求做精简，高模版本保留所有曲面细节用于静帧渲染，减面之后的低模版本面数控制在两万面以内，能满足实时交互的运行要求。

　　建模时没有做多余的内部结构，因为绝大多数应用场景只需要外观展示，如果后续需要做剖切展示的版本，可以在果身内部添加果核、果肉的分层结构，当前版本的壁厚如果做空心打印件，设置为2mm就能满足普通PLA材料的打印强度要求，不会出现薄壁变形的问题。果蒂和果身的连接位置做了一体化建模处理，不需要额外装配，如果是做拆分式的道具，也可以在果洼位置添加定位柱结构，实现果蒂的可拆卸替换，叶片和果蒂的连接位置同样做了自然过渡，没有生硬的拼接痕迹，叶片的倾斜角度设置为15度，模拟自然生长的叶片姿态，不会出现垂直或者平贴的生硬感。
