手动螺杆式夹紧工装结构设计

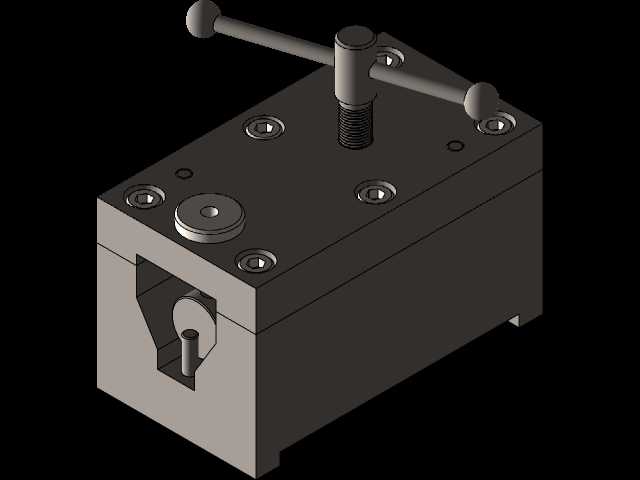

　　在机械加工、精密装配、小型零部件检测的工位场景中，这类手动螺杆夹紧装置是工位上最常见的通用装夹载体，区别于液压、气动夹紧需要配套动力源的方案，它完全依靠机械结构实现力的传递，不需要外接气源、油路或者电路，在没有动力配套的零散工位、维修现场、小批量试制车间里，适配性极强，哪怕是临时搭建的校验台、钳工操作台，都可以直接固定使用，不会受场地配套条件的限制。从结构功能来看，这套装置核心是通过T型手柄带动梯形螺杆做直线进给，螺杆端部的压头直接作用在待装夹工件表面，底座上开设的V型定位槽可以适配轴类、方块类、异形小零件的定位需求，槽内的定位销可以限制工件沿槽向的窜动，底座四周分布的内六角安装孔，可以直接将整个夹具体固定在工作台面、

　　机床T型槽或者专用检测平台上，不会在夹紧受力时出现整体位移。设计这套结构的时候，首先要考虑的是操作力与夹紧力的匹配，梯形螺杆的导程选择不能过大也不能过小，导程过大会导致手柄转动一圈进给量太大，难以控制夹紧行程，容易出现夹伤工件或者夹紧力不足的问题；导程过小则会导致装夹效率太低，操作人员需要转动多圈才能完成夹紧动作，批量作业时会增加不必要的动作浪费。手柄采用两端带球头的横杆结构，球头的圆弧面可以避免操作人员转动手柄时出现硌手的问题，横杆的长度经过力臂核算，普通操作人员施加100N左右的圆周力，就可以在螺杆端部产生超过2kN的夹紧力，完全满足普通铣削、钻孔、装配工序的装夹刚度要求，不会在加工受力时出现工件松动移位的情况。

　　底座采用整体式方块结构，材质选用45号钢调质处理，整体刚性足够，不会在长期反复夹紧受力后出现本体变形，V型定位槽的开口角度选用90度，这个角度对不同直径的轴类零件适配范围最广，对边尺寸在20mm以内的方块零件也可以直接放在槽内完成定位，不需要额外更换定位块。安装边界方面，整个夹具体的长宽尺寸控制在120mm*80mm范围内，整体高度不含手柄抬起状态时为70mm，底座上的四个安装孔采用沉头设计，使用M6内六角螺栓就可以完成固定，沉头孔的深度可以保证螺栓安装完成后端面不高出夹具体底座平面，不会和待装夹工件或者操作工具产生干涉。螺杆的最大行程设计为30mm，配合V型槽的深度，可以装夹的工件最大轮廓尺寸不超过50mm，

　　覆盖了绝大多数小型机械零件的装夹需求，日常做小型零件的钻孔、去毛刺、尺寸检测、部件压装的时候，都可以用这套夹具完成固定，不需要专门制作专用工装，能大幅降低小批量生产环节的工装制作成本。在结构细节上，螺杆和底座的配合部位加装了铜质耐磨衬套，长期反复转动进给也不会磨损底座本体的螺纹孔，衬套磨损后可以单独更换，不需要报废整个夹具体，维护成本极低。底座侧面预留的定位销孔，可以根据装夹需求加装定位挡块，针对特定形状的工件做快速定位，不需要每次装夹都反复找正位置，能进一步提升重复装夹的效率。这类手动夹紧工装的核心优势就是可靠性高，不存在气动夹具漏气、液压夹具漏油的故障点，只要结构没有出现明显的磨损变形，就可以一直稳定使用，在教学实训场景里，也是机械装夹实训、三维建模教学的典型案例，结构包含了螺纹传动、定位基准、安装约束、力臂设计等多个机械设计的基础知识点，能帮助初学者快速理解机械结构的设计逻辑，掌握从功能需求到结构落地的设计思路，建模过程中可以通过装配体的干涉检查，验证螺杆进给全行程内有没有和其他零件产生碰撞，配合间隙的设置是否合理，安装孔的位置是否和常用工作台的安装孔位匹配，这些细节都是实际设计过程中必须考虑的工程问题，而不是只做出外观形状就满足要求。
