管壳式列管换热设备三维结构设计

　　在化工、暖通、能源动力、食品加工等诸多工业场景中，管壳式换热器都是冷热介质热量传递的核心通用设备，这套三维结构完整还原了固定管板式列管换热器的全部实体细节，可直接用于结构校核、装配模拟、教学演示或成套设备布局参考。从实际工程应用来看，这类设备常被用在工艺介质冷却、冷凝、余热回收、供暖换热等工况，能承受较高的工作压力与温度波动，相比板式换热器适用的介质洁净度范围更宽，哪怕介质带有少量颗粒杂质，只要管程流速设计合理，也能长期稳定运行，不会出现流道快速堵塞的问题。

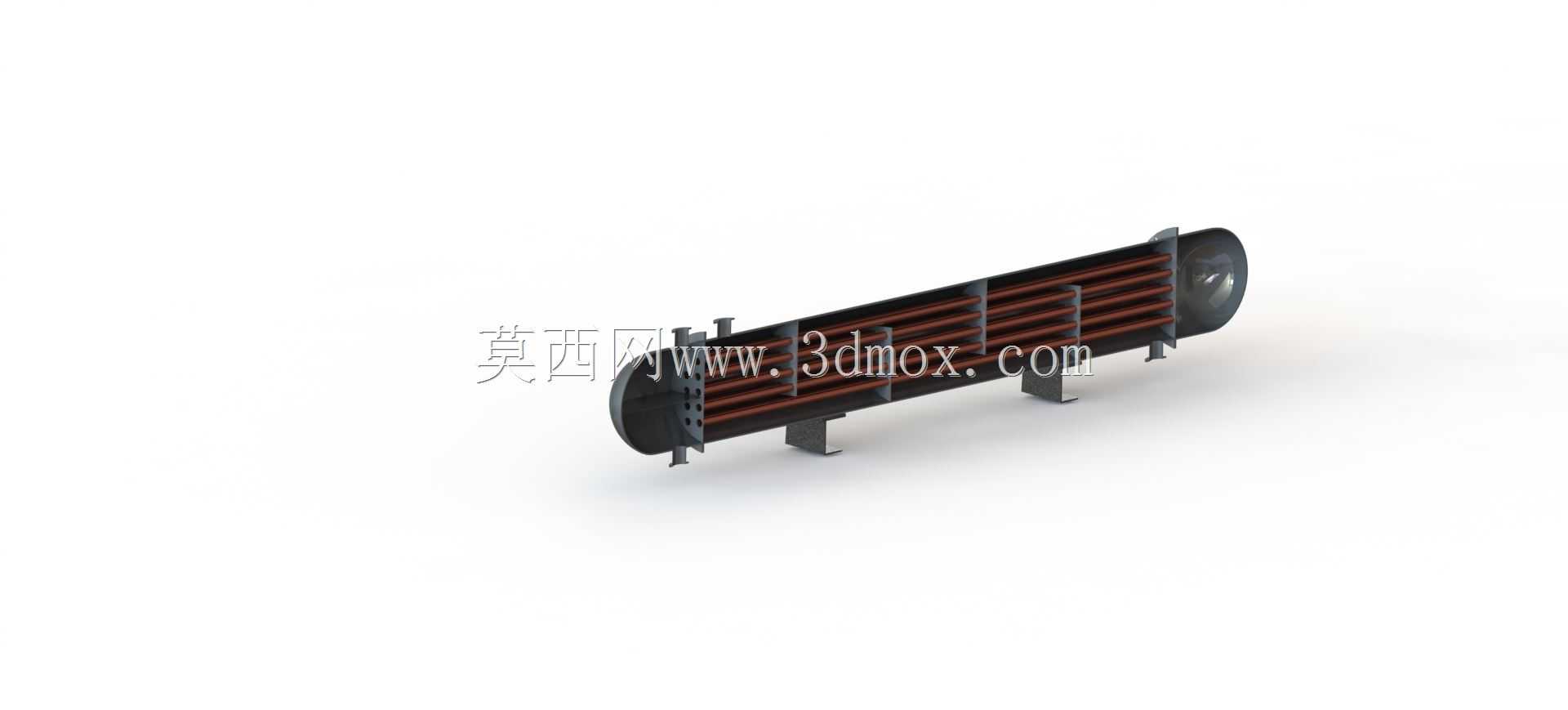

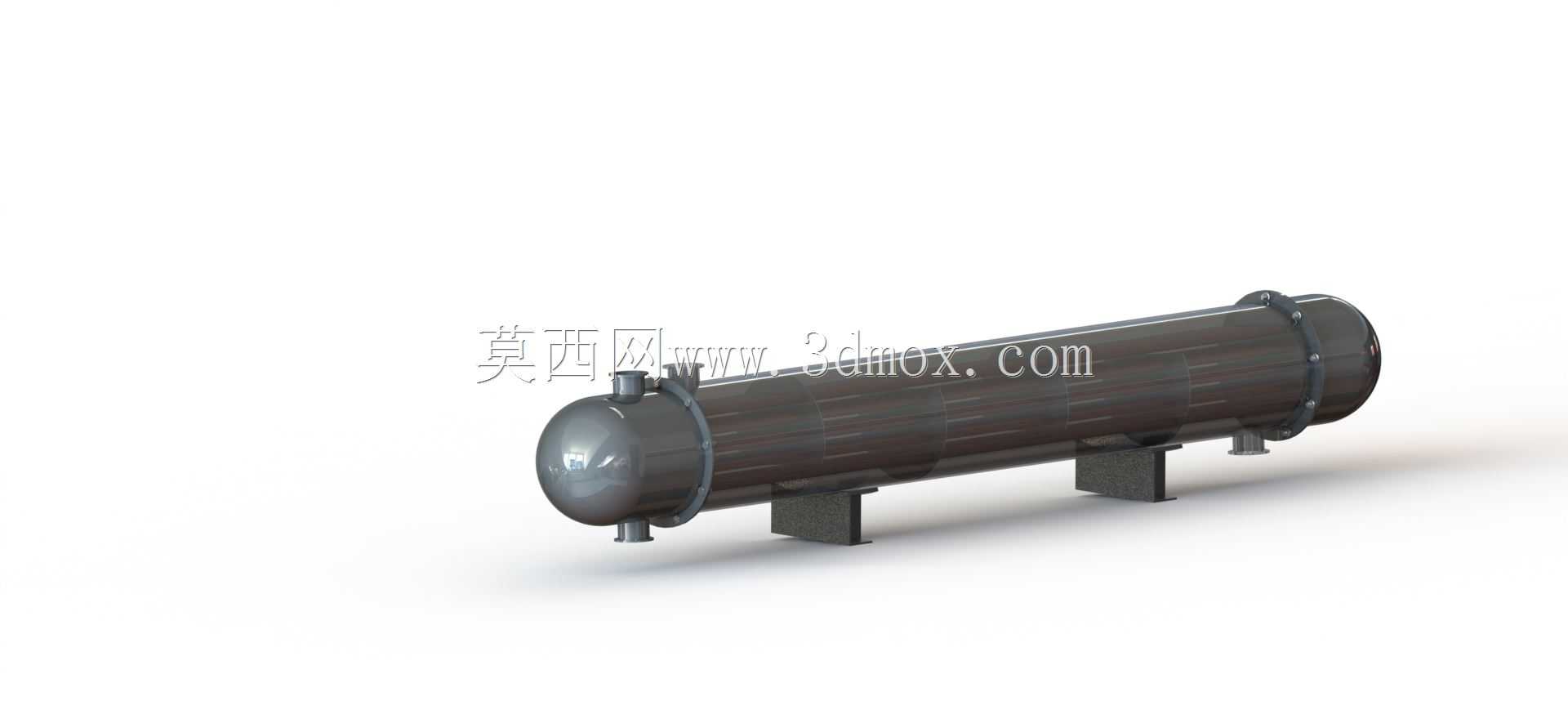

　　这套模型在设计时完全遵循常规工程选型的结构逻辑，主体采用卧式鞍座支撑结构，两个鞍座分别布置在筒体靠近两端管板的位置，其中一个设置为固定支座，另一个预留滑动余量，避免设备运行时筒体受热膨胀产生的热应力拉裂管板焊缝或连接法兰。筒体内部沿轴向排布多根平行换热列管，列管两端通过胀接加焊接的方式固定在两端管板上，管板外侧连接可拆卸的管箱结构，管箱内部设置分程隔板，将管程分为多程结构，让管内介质在筒体内往返流动，大幅提升介质与管壁的接触时间，强化传热效率。壳程侧设置多块垂直于列管轴向的折流板，折流板通过定距管和拉杆固定在筒体内壁，既可以对细长的换热列管起到支撑作用，避免列管在介质长期冲刷下产生振动变形，又能引导壳程介质以错流方式横向冲刷换热管外壁，避免壳程介质出现流动短路，让壳程流场分布更均匀，减少传热死区，提升整体换热系数。

　　从安装边界来看，这套模型还原的是常规公称直径规格的固定管板换热器，筒体长度与直径的比例符合工程常用的长径比范围，两端管箱分别设置介质进出口法兰，壳程上下位置也分别设置壳程介质的进出口接管，所有接管的法兰尺寸、密封面形式都匹配对应压力等级的标准法兰参数，鞍座的地脚螺栓孔位置、安装基面的高度都做了等比例还原，在做厂区设备布局、管道配管设计时，可以直接调取模型匹配安装空间，不需要再二次核对核心安装尺寸。设备两端的管箱采用螺栓连接结构，日常维护时可以拆卸端盖，对管程内部进行清洗、检查列管的腐蚀或泄漏情况，壳程侧也预留了排污、排气接口位置，和实际工业产品的接口设置完全一致。

　　在结构细节处理上，模型还原了管板与筒体的焊接连接结构、折流板的缺口排布方向、鞍座与筒体的焊接垫板、管箱分程隔板的密封结构等细节，没有做过度的简化省略，不管是用于三维建模学习时参考结构逻辑，还是做设备选型时核对内部结构形式，都能提供足够的结构参考。这类固定管板式换热器因为结构简单、制造成本低、承压能力强，在中小温差、管壳程介质结垢性不强的工况下应用占比极高，建模时特意保留了所有装配关系，各个零部件都可以单独拆分查看，方便使用者理解管程、壳程的介质流动路径，以及各个结构部件的实际作用，避免设计时出现结构错配、接口位置不合理等常见问题。
