带凹凸点阵靠背休闲坐具结构设计

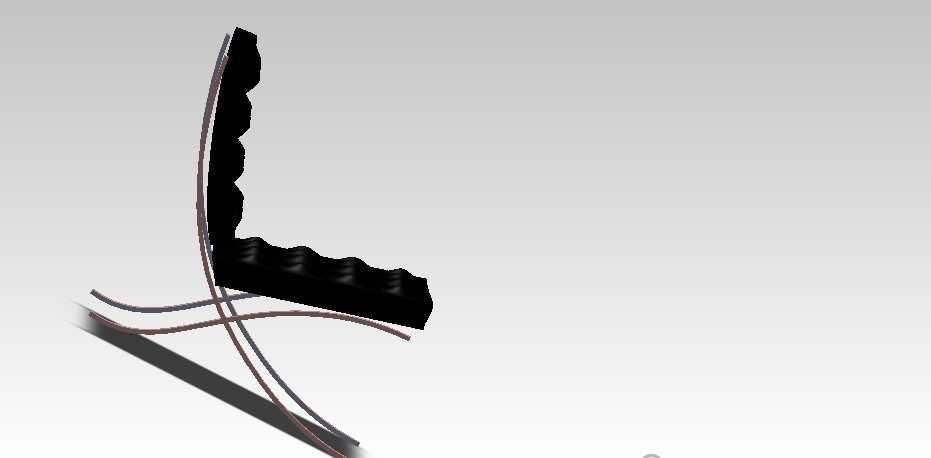

　　这款休闲坐具的结构设计，最初是面向户外临时休憩场景做的方案推演，在做结构细化的时候，首先考虑的是户外非硬化地面的放置稳定性，没有采用常规四腿垂直落地的结构，而是将两根金属支撑腿做了向外微张的弧度处理，椅腿与座面的连接点在座面底部靠后位置，向前下方延伸至地面，支撑点的横向间距比座面宽度窄80mm左右，纵向支撑跨度覆盖座面深度的三分之二，这样的布局即使在松软的沙土地面放置，也能避免侧翻或者前倾后仰的失稳问题，同时减少了椅腿的用料，整体重量控制在适合单人挪动的范围。座面部分采用一体化的平板式承载结构，厚度控制在20mm，边缘做了小圆角过渡，避免尖锐棱角磕碰，座面的前缘没有做下倾的弧度，是考虑到这款坐具的使用场景多为短时间休憩，

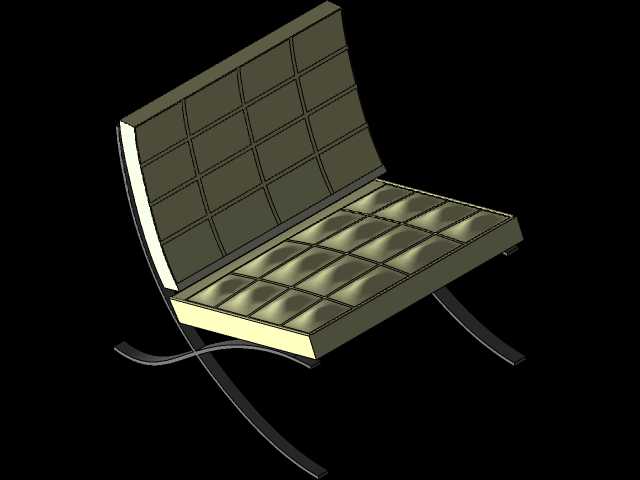

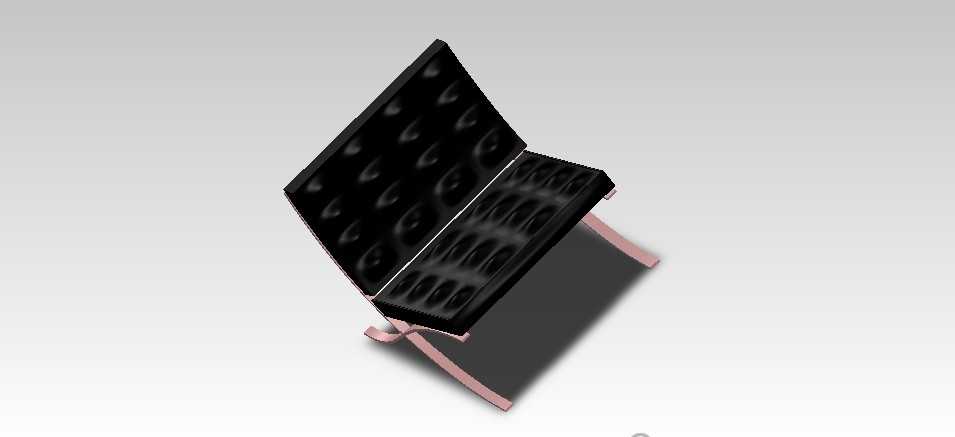

　　不需要长时间倚靠的坐姿适配，平直的座面反而能适配更多不同身高的使用者，不会因为座面前倾导致小个子使用者腿部悬空。靠背部分是整个结构里做特征设计最多的部分，没有采用常规的平面靠背或者格栅式靠背，而是在靠背的承载面上做了规则排列的半球形凹凸点阵，每一个凸点的凸起高度控制在15mm，凸点之间的中心间距为60mm，呈矩形阵列排布，覆盖整个靠背的承载区域，这种凹凸结构一方面是提升薄板靠背的结构刚度，不需要额外增加靠背的板材厚度就能提升抗弯折能力，减少靠背在倚靠时的形变量，另一方面凸点之间的凹陷区域能形成空气流通的间隙，在户外高温环境下使用时，能减少背部与靠背的贴合面积，提升透气性能，避免长时间倚靠出现闷汗的问题。

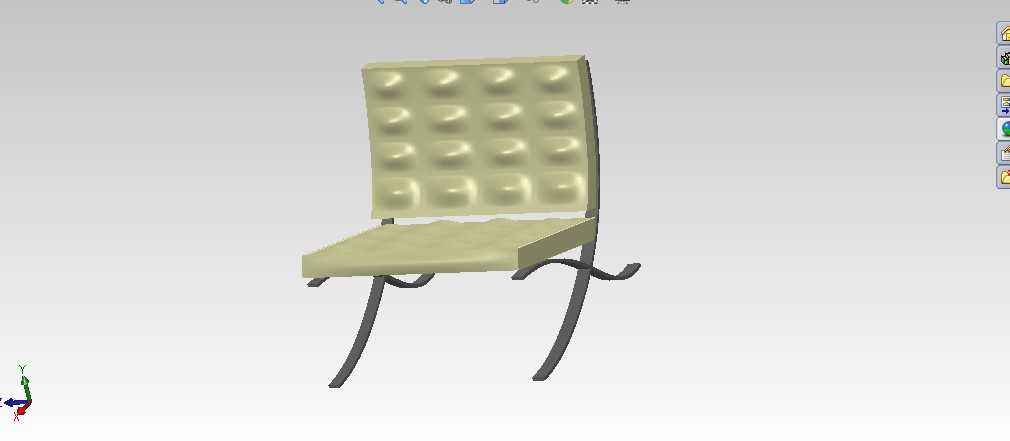

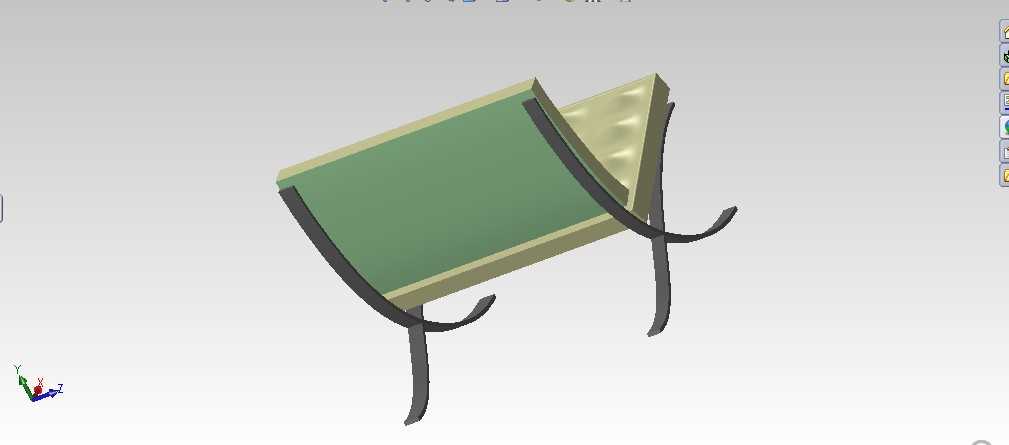

　　在建模过程中处理靠背的凹凸特征时，没有采用逐个拉伸凸台的方式，而是先在靠背的基准平面上绘制好所有凸点的定位草图，通过分割线命令将靠背曲面拆分出对应凸点的轮廓区域，再使用圆顶命令逐个生成半球形凸起，这样的建模方式能保证每个凸点的曲率一致，不会出现特征变形或者衔接处的棱线问题，同时特征树的结构更简洁，后续调整凸点高度或者阵列间距的时候，只需要修改对应的草图参数和特征尺寸就能快速迭代，不需要重建整个模型。支撑腿与座面、靠背的连接部分，没有采用外露的紧固件结构，而是将椅腿的上端做了贴合座面底部和靠背后侧的弯折造型，直接与座面、靠背的板材做贴合固定，连接位置的弯折半径做了10mm的圆角处理，避免应力集中导致的金属腿断裂问题，

　　椅腿的下端没有加装额外的脚垫，是考虑到户外沙土地面使用时，金属腿的端面直接接触地面能获得更好的抓地力，如果是在硬质铺装地面使用，后续可以在椅腿端面加装橡胶脚垫，不需要改动主体结构。整体结构的安装边界非常宽松，所有部件的连接位置都预留了2mm的装配公差，不需要高精度的加工就能完成组装，座面距离地面的高度控制在420mm，符合成年人休憩坐姿的小腿高度适配范围，靠背的总高度为480mm，从座面向上延伸，能支撑到使用者的肩胛骨位置，不会因为靠背过高导致颈部活动受限，也不会因为靠背过低无法提供有效的背部支撑。整个坐具的横向最大宽度为480mm，纵向最大深度为550mm，占用的空间非常小，既可以单独放置在沙滩、露台作为临时休憩坐具，也可以成排布置在户外休闲区作为公共坐具，结构本身没有易损的活动部件，不需要定期维护，金属支撑腿的抗锈蚀能力适配户外高湿度、高盐雾的使用环境，靠背和座面的板材结构抗冲击性能好，即使受到外力碰撞也不容易出现开裂或者变形的问题。在做结构校验的时候，重点模拟了100kg载荷下的结构形变，座面中部的最大形变量为1.2mm，靠背中部受到倚靠载荷时的最大形变量为1.8mm，都在材料的弹性形变范围内，不会出现永久变形，支撑腿在受到侧向推力时的应力集中点在弯折位置，最大应力值远低于金属材料的屈服强度，能满足日常使用的强度要求。
