户外墙面插座防雨遮阳防护挡雨结构

　　户外墙面布设的强电插座长期暴露在露天环境下，面临的核心失效风险来自斜向飘雨、夏季正午直射暴晒带来的老化加速，以及凝露顺着墙面流进插座缝隙引发的绝缘失效问题，这类场景在厂区外墙、露天作业区临时取电点、民居外墙面空调及电动车取电位置十分常见，常规的防水插座仅能在插头插合状态下依靠胶圈实现密封，未插合时的插座面板本身依旧裸露，长期受雨水冲刷、紫外线照射，面板塑料件会在两到三年内出现脆化、按键卡滞、铜件氧化接触不良的问题，额外加装外置的挡雨遮阳结构，是低成本延长户外插座使用寿命、降低漏电风险的实用方案。

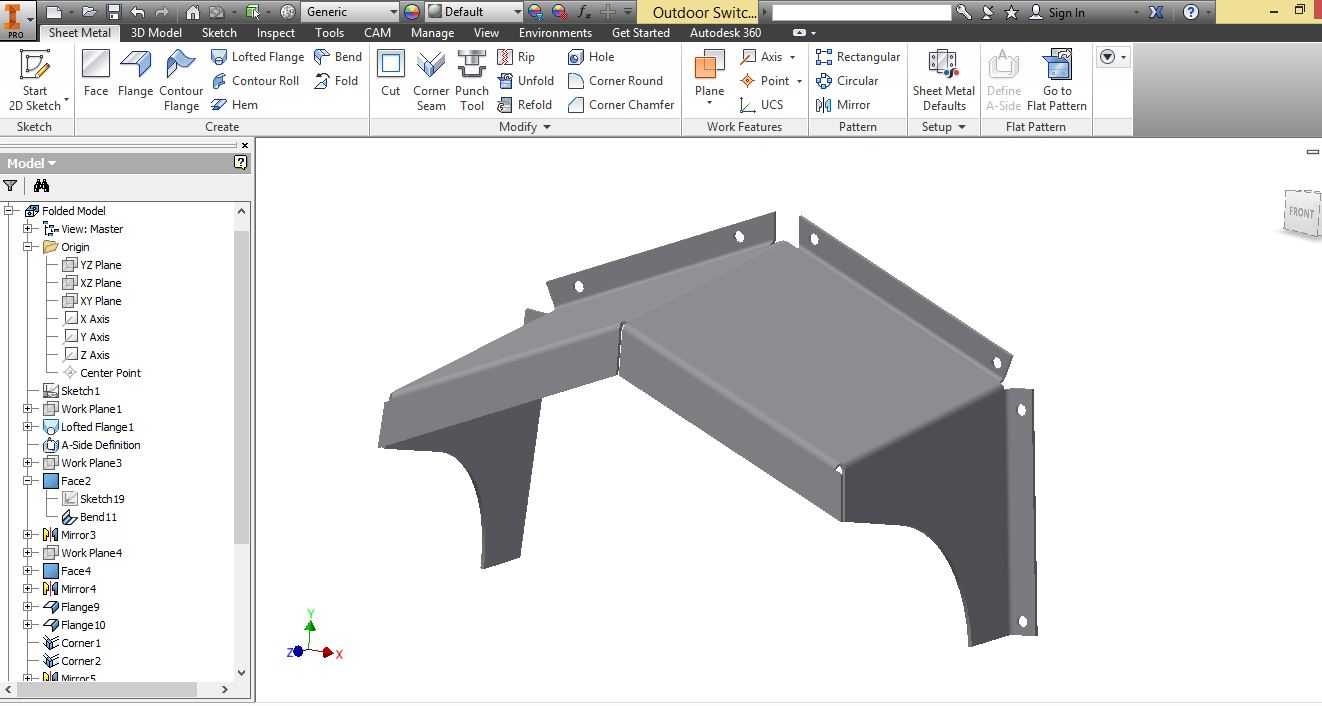

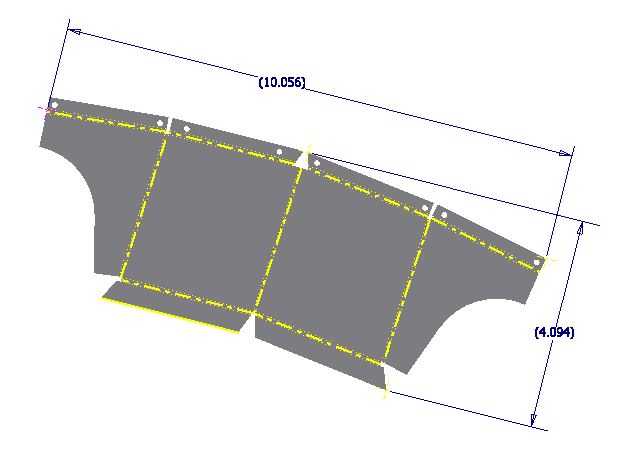

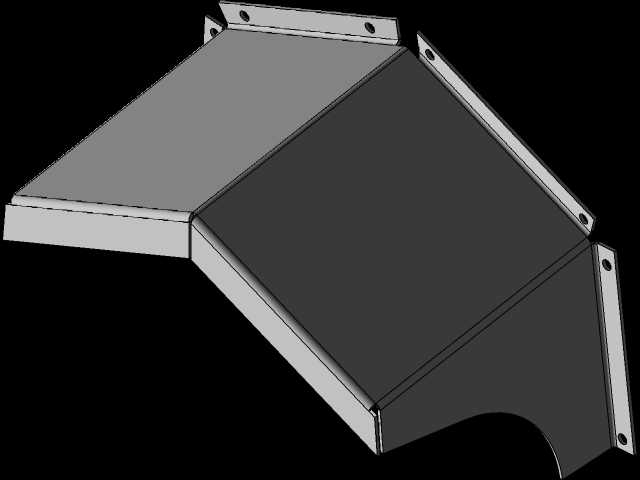

　　该挡雨结构整体采用人字形坡面造型，顶部屋脊位置做圆弧过渡，不存在积水积灰的平面区域，坡面倾斜角度设置为32度，刚好覆盖国内大部分地区夏季暴雨时的斜向飘雨角度，两侧向下延伸的挡边长度超出插座面板侧边45mm，能够阻挡侧面横吹的雨水溅射到插座插孔区域，同时不会遮挡插头的插拔操作空间，当插入常规的三插或者两插插头时，插头尾部的线缆可以从挡边下方的空隙自然引出，不会被挡雨结构挤压造成线缆外皮破损。

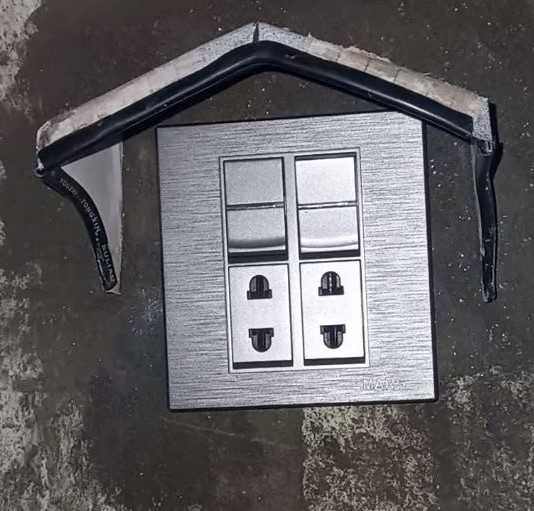

　　结构的安装贴合面完全匹配常规86型金属拉丝面板的外轮廓尺寸，安装时不需要对原有插座的底盒进行改动，仅需要在墙面钻孔打入膨胀胶塞，用自攻螺丝将挡雨结构的固定耳锁在插座面板上方的墙面即可，固定耳位置做了沉孔设计，螺丝锁付后头部不会突出结构表面，避免长期积锈影响后续拆卸维护。结构与墙面接触的一圈边缘预留了2mm的密封胶槽，安装时可以打入中性硅酮密封胶，完全封堵结构与墙面之间的缝隙，杜绝雨水顺着墙面渗进结构内侧、顺着插座面板缝隙流进底盒的隐患。

　　从结构强度设计来看，整个挡雨结构的壁厚设置为2.5mm，采用耐候ABS材质注塑成型时，顶部坡面可以承受常规的积雪荷载以及小型枯枝坠落的冲击，不会出现变形断裂的问题；人字形的坡面结构本身具备较好的刚性，不需要额外增设加强筋，避免加强筋位置形成积水积灰的死角，长期使用后不会因为积灰留痕影响外观。结构的下边缘距离插座面板最上方的按键位置预留了18mm的操作间隙，手指可以正常伸入按动插座的开关按键，不需要掀开或者拆卸挡雨结构就能完成插座的通断操作。

　　在实际户外场景验证中，该结构能够在中雨天气下完全阻挡斜向飘雨落到插座面板表面，正午时段可以完全遮挡直射到插座面板的阳光，将面板表面的暴晒温度降低12到15摄氏度，大幅减缓塑料面板的老化速度，同时不会影响插座的正常取电操作，适配市面上绝大多数标准86型明装、暗装插座面板，不需要定制特殊的安装配件，普通水电作业人员即可完成安装，后期维护仅需要定期擦拭坡面的积灰即可，没有复杂的维护要求。针对沿海高盐雾区域的使用需求，结构表面可以额外喷涂抗紫外线的耐候涂层，进一步提升结构的抗老化性能，延长户外使用寿命；针对多风沙的北方区域，两侧挡边的下方可以额外增设可拆卸的防尘毛刷，在不影响插头出线的前提下，减少沙尘飘落到插座面板缝隙的概率，降低按键卡滞的故障概率。
