工业嵌入式PakTech液晶显示终端结构

　　在工业现场的小型设备操控、工位数据展示场景里，这类紧凑型LCD显示终端的应用覆盖度非常高，从自动化产线的工位状态看板、小型检测设备的参数交互界面，到实验仪器的实时数据输出窗口，都能看到同形态产品的身影。不同于消费级显示器追求窄边框、高刷新率的设计逻辑，工业场景下的显示终端首先要考虑的是安装适配性、结构耐用性以及不同工位的摆放兼容性，这也是本次结构设计过程中始终围绕的核心出发点。

　　从实际功能层面来看，这款显示终端承担的是设备端的人机交互输出核心作用，需要清晰呈现设备运行的参数数值、状态告警信息、操作指引界面，部分场景下还要配合触控层实现参数输入、功能切换的交互需求，因此屏幕的有效显示区域占比、边框的防护强度、底座的支撑稳定性都是设计中需要反复权衡的要点。设计初期首先梳理了不同应用场景的安装边界：如果是嵌入设备面板安装，屏幕边框的厚度需要控制在12mm以内，预留足够的卡扣安装位，同时边框边缘要做R2的圆角处理，避免嵌入安装时与面板开孔边缘产生硬干涉；如果是桌面摆放使用，底座的支撑跨度需要达到屏幕宽度的60%以上，重心落在底座支撑面的几何中心范围内，保证在设备运行产生小幅振动的工况下，显示终端不会出现滑移、倾覆的问题。

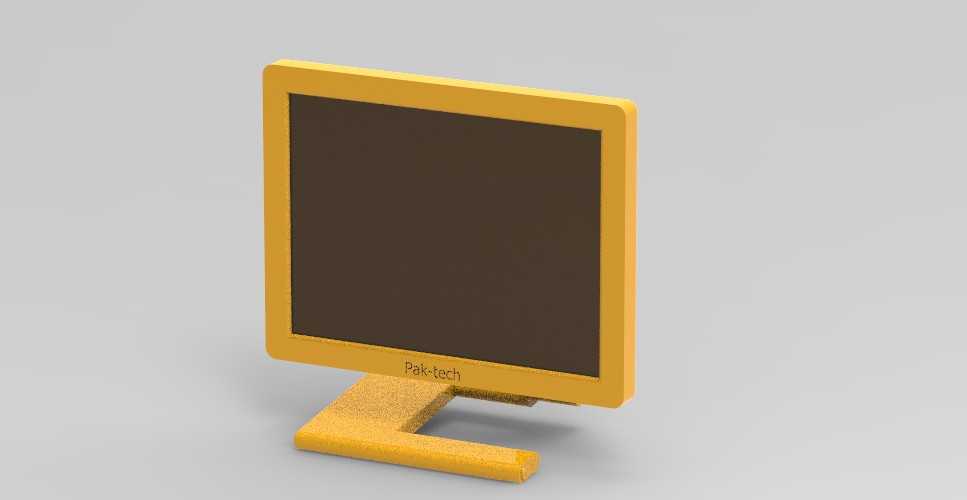

　　外形尺寸的设定上，屏幕有效显示区域采用4:3的经典工业屏比例，对角线尺寸适配8英寸工业LCD模组，整体外框的长宽尺寸控制在210mm×190mm范围内，这个尺寸既可以满足单屏展示4组以上实时参数的显示需求，又不会占用过多的设备面板或工位桌面空间，适配大部分小型仪器、桌面型检测设备的安装空间预留。屏幕边框采用等宽设计，上下左右边框宽度统一为22mm，下边框位置预留品牌标识的丝印区域，同时内部可以容纳屏幕驱动板的接线空间，避免驱动板与液晶模组之间的排线出现过度弯折，提升长期使用的排线可靠性。

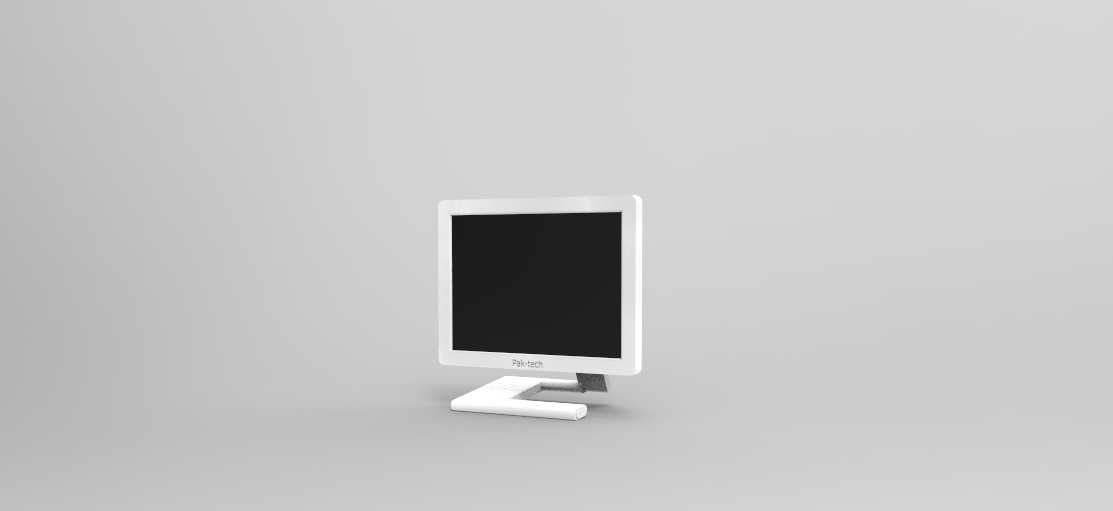

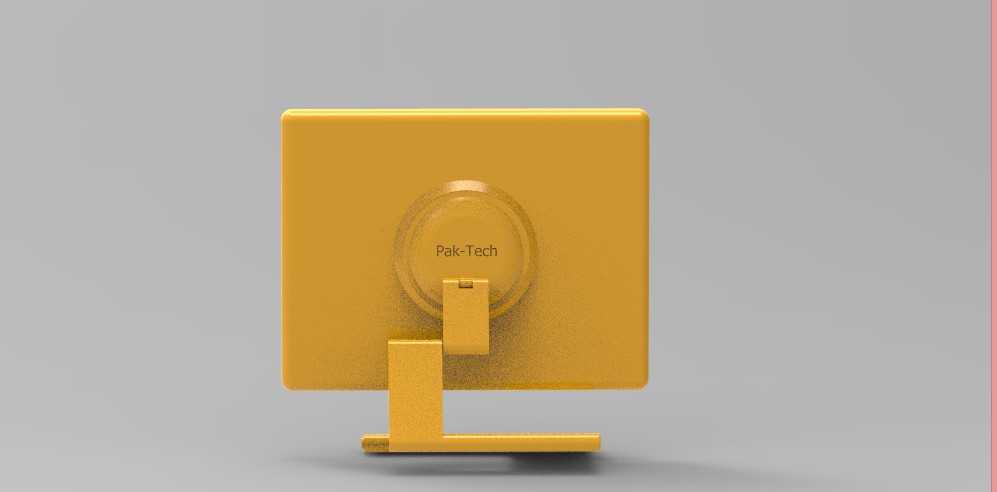

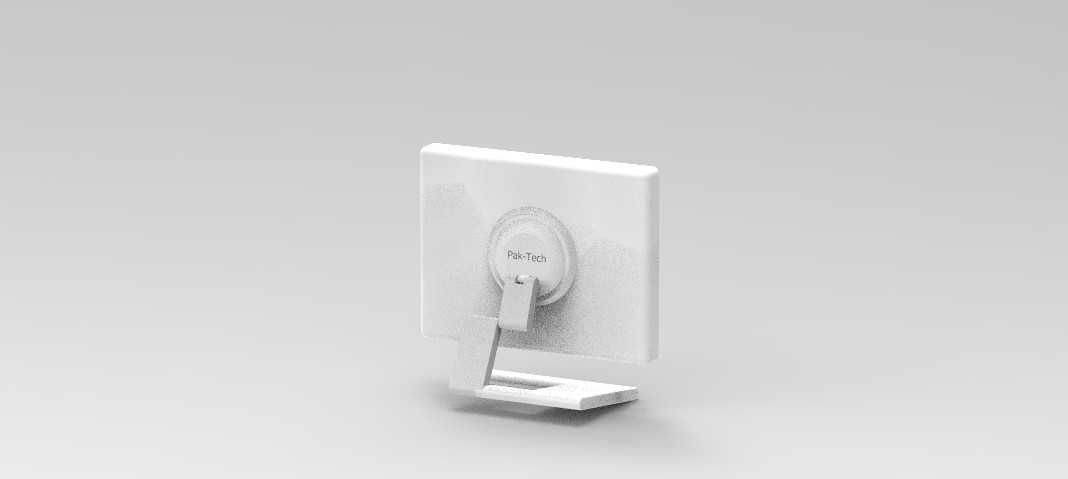

　　支撑结构的设计没有采用消费级显示器常见的圆形底座加升降转轴的结构，而是采用了一体化L型支撑脚，这种结构的优势在于零件数量少，装配工序简单，整体结构强度更高，没有转轴带来的长期使用松动风险。支撑脚的水平段长度为120mm，与桌面的接触面积做了微纹理处理，增大接触摩擦力，垂直段与屏幕背部的连接采用隐藏式卡扣加两颗M3螺丝固定，连接点的位置设置在屏幕整体重心的正下方，保证支撑受力均匀，不会出现长期使用后屏幕前倾的问题。屏幕背部的壳体上预留了标准的75mm×75mmVESA安装孔位，可以兼容通用的壁挂支架、设备悬臂安装需求，覆盖更多的安装场景。

　　结构细节上，屏幕前框与后壳的配合采用止口结构，配合间隙控制在0.2mm以内，既可以满足日常工业场景下的防尘需求，又不会因为配合过紧导致装配难度提升。屏幕视窗的内边缘做了一圈1mm高的遮光挡边，避免背光从屏幕与边框的缝隙处漏光，影响强光下的显示可读性。壳体的壁厚统一设置为2.5mm，采用ABS工程塑料注塑成型的工艺可行性，加强筋的间距设置为15mm，筋厚1.2mm，既可以保证壳体的结构刚性，按压不会出现明显形变，又不会因为壁厚不均导致注塑过程中出现缩痕、翘曲等缺陷。

　　在实际的选型适配过程中，这款结构可以兼容大部分市售的8英寸4:3工业LCD模组，驱动板的安装位置在屏幕背部的预留腔体内，腔体高度设置为10mm，可以容纳常规的AD驱动板以及按键控制板，侧边预留USB、HDMI、电源接口的开孔位置，开孔的尺寸公差按照IT12级控制，保证通用接口的插头可以顺利插拔，不会出现干涉。底座的底部预留了四个直径8mm的橡胶脚垫安装位，脚垫高度2mm，可以进一步缓冲设备运行带来的振动，同时避免底座与桌面直接接触产生划痕。

　　从结构验证的角度来看，设计过程中重点校核了三个核心工况：一是桌面摆放时的15°倾斜抗倾覆性能，保证屏幕在受到意外触碰时不会翻倒；二是10-55℃温度范围内的壳体形变余量，避免工业现场温度变化导致壳体挤压屏幕模组出现水波纹；三是接口位置的插拔受力强度，保证接口插拔时的作用力不会传递到屏幕驱动板上，导致焊盘脱落。整个结构没有多余的装饰性设计，所有的造型特征都服务于功能需求与安装适配性，符合工业显示终端的设计逻辑，可以直接用于小型工业设备、检测仪器的显示部分结构参考，也可以作为同类产品改型设计的基础结构框架，根据不同的屏幕尺寸、安装需求做快速的参数调整即可适配新的应用场景。
