壁挂式踏板触发捕鼠装置结构设计

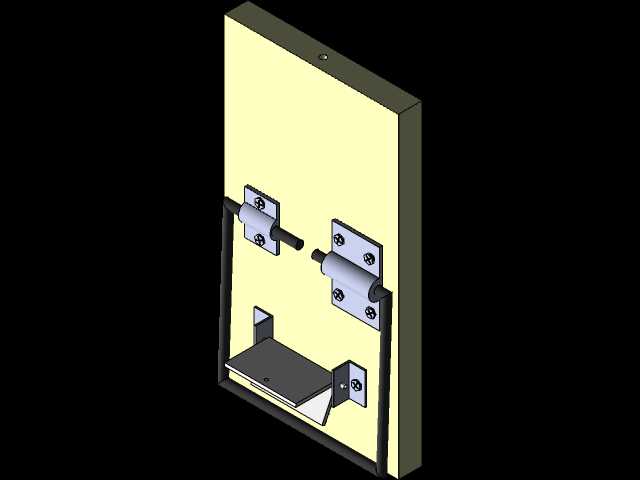

　　这款壁挂安装的捕鼠装置，主要适配食品加工车间边角、仓储货架侧立面、餐饮后厨管线密集区域的鼠害防控需求，这类区域往往地面空间被设备、货品挤占，常规地面放置的捕鼠器械容易被清扫作业碰移，或是被过往人员踩踏误触发，贴墙立面安装的形式能充分利用竖向闲置空间，避开人员动线与设备操作范围，同时贴合鼠类沿墙根、立面攀爬移动的行为习性，提升触发概率。装置整体采用薄钢板折弯成型的安装基板作为承载主体，基板上预留的沉头安装孔可直接通过膨胀螺丝或自攻螺丝固定在水泥墙面、彩钢板立面、木质货架侧板上，安装时需保证基板下沿距离地面高度控制在1.5厘米到3厘米区间，既避免地面凸起杂物剐蹭触发踏板，也匹配鼠类攀爬时的足部抬升高度，基板整体厚度控制在1.2毫米，

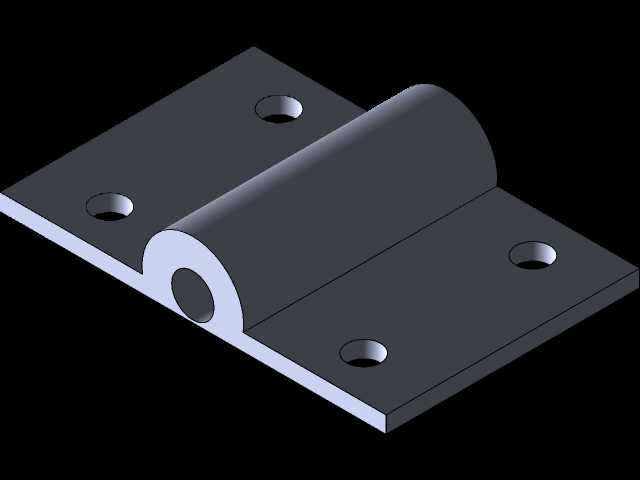

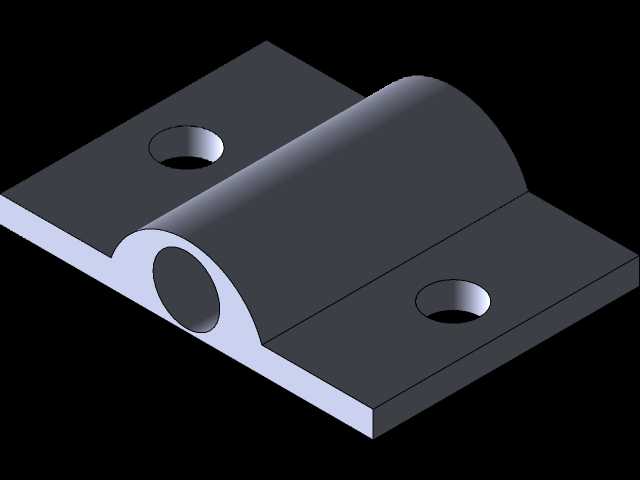

　　安装后整体突出墙面的尺寸不超过6厘米，不会对周边通道通行、设备运维造成干涉。触发机构采用双轴座支撑的转轴式锁止结构，两个冲压成型的轴座通过四颗十字盘头螺丝固定在基板上部，转轴穿装在轴座的内孔中，轴孔配合间隙控制在0.1毫米以内，既保证转轴转动灵活无卡滞，也不会因间隙过大出现径向窜动导致触发灵敏度失准。转轴上预留的锁止卡口与下部踏板组件的锁舌配合，踏板组件同样采用独立轴座固定在基板下部，踏板表面冲压有细密的防滑凸纹，避免鼠类踏上时足部打滑无法有效触发，踏板的触发扭矩经过反复调校，当踏板承受的重量达到20克以上时即可带动锁舌脱离转轴卡口，此时转轴在配套扭簧的扭力作用下快速回转，带动击打杆完成捕鼠动作，扭簧的扭力参数经过匹配，

　　既保证动作响应速度足够快，不会给鼠类留出逃逸反应时间，也不会因扭力过大造成构件长期受力出现金属疲劳。设计过程中特意将所有运动构件的外露棱边都做了R0.5的圆角处理，避免安装、清理过程中划伤操作人员手部，所有螺丝的安装沉头深度都与螺丝头厚度匹配，安装后螺丝头不突出构件表面，防止鼠类攀爬时啃咬螺丝造成构件松动。装置的触发踏板与击打杆的动作行程做了限位设计，踏板向下转动的最大角度为15度，击打杆回转的终止位置距离基板表面留有2毫米间隙，避免长期动作后击打杆直接撞击基板产生异响，同时也能减少构件撞击带来的镀层磨损，提升整体使用寿命。考虑到不同使用场景的安装需求，基板上部预留的安装孔做了长圆孔设计，

　　安装时可根据墙面固定点的实际位置上下微调安装高度，不需要重新在墙面打孔，降低现场安装的施工难度。所有金属构件表面都采用镀锌钝化处理，能适应后厨高湿度、仓储区域多粉尘的使用环境，不会轻易出现锈蚀掉漆的问题，日常清理时只需要用干布擦拭表面灰尘与污物即可，不需要拆解整个机构做特殊维护。在结构验证阶段，针对转轴的转动寿命做了连续触发测试，经过上千次连续触发动作后，轴孔配合部位的磨损量不超过0.02毫米，触发扭矩的偏差值控制在5%以内，不会出现长期使用后触发失灵或者误触发的问题。踏板的受力位置做了局部加强冲压筋设计，即使偶尔被掉落的货品砸中，也不会出现踏板变形导致锁止结构卡滞的情况。装置整体没有采用复杂的电子元件，纯机械结构的设计不需要外接电源，也不需要定期更换电池，在断电、无供电的仓储区域也能正常使用，相比电击式、粘捕式的捕鼠产品，后期使用成本更低，也不会出现电子元件受潮短路的安全隐患。
