起重吊装用带钩电缆滑轮结构

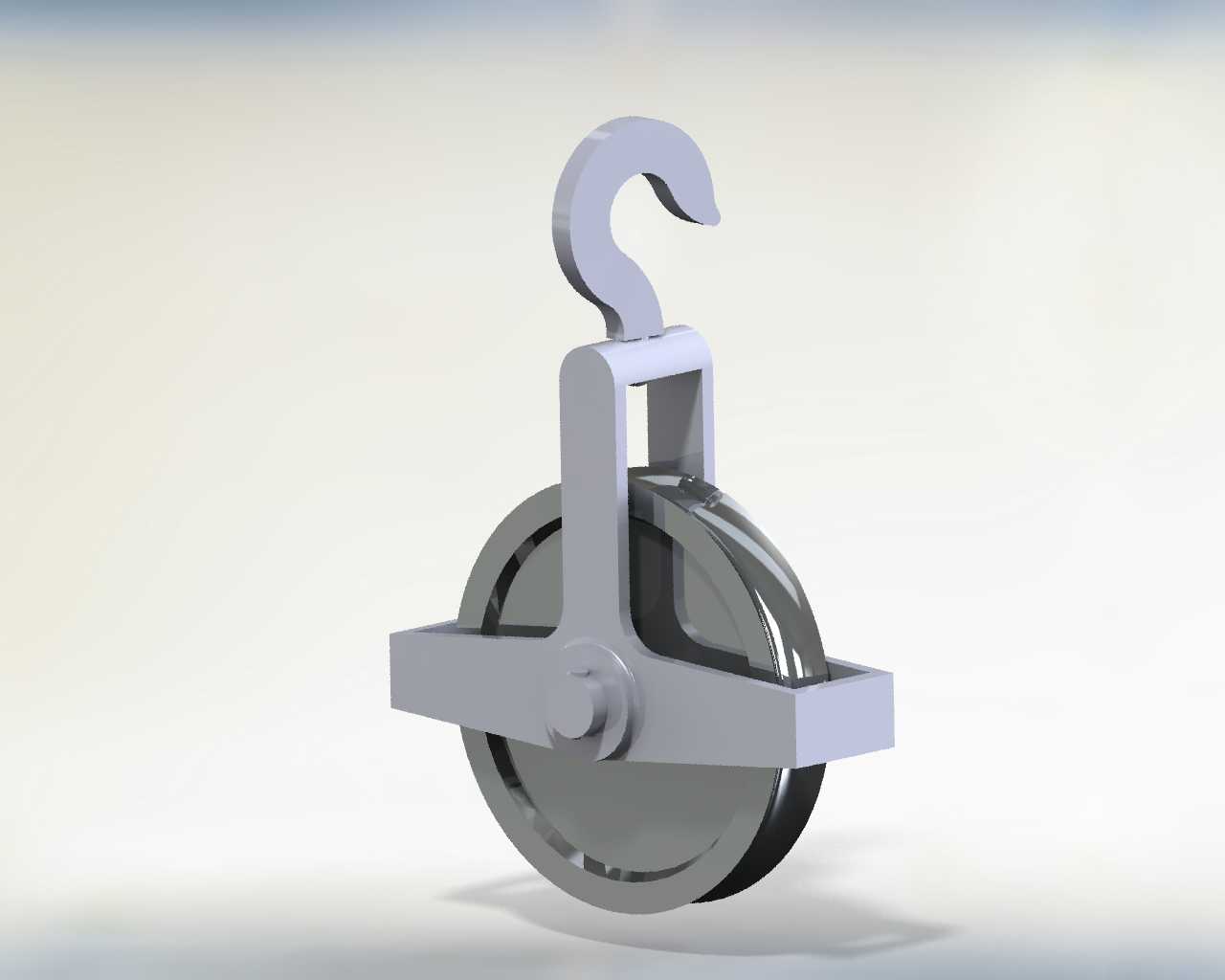

　　在电力施工、厂区设备检修、临时线路布设这类需要临时架空电缆的作业场景里，常规的电缆绑扎固定方式很容易因为线缆自重、拖拽拉扯造成绝缘层磨损，遇到需要调整线缆走向的工况，反复拆装绑扎带不仅效率低下，还可能因为固定点受力不均扯断线芯。这款带吊钩的电缆导向滑轮，就是针对这类临时线缆承托、导向需求设计的构件，和普通定滑轮不同的是，它的轮槽宽度做了针对性加宽，轮缘做了圆弧钝化处理，不会卡滞带外护套的电力电缆，也不会在滑动过程中割伤线缆外绝缘层。从结构设计来看，上部的吊钩采用整体式弯制成型，钩头预留了足够的挂接空间，既可以挂在脚手架横杆、临时吊点的圆钢上，也能适配卸扣这类标准吊具的连接尺寸，吊钩和下方的轮架采用铰接连接，

　　当挂接点和线缆走向存在角度偏差时，吊钩可以自适应转动调整角度，不会让轮架出现偏斜卡滞，避免线缆滑出轮槽。轮架部分采用双侧支撑板夹持滑轮的结构，支撑板之间的连接轴做了台阶定位，滑轮和轴之间预留了合理的转动间隙，不需要额外加装轴承就能实现顺畅转动，这种无轴承的结构在户外扬尘、淋水的作业环境里可靠性更高，不会因为泥沙进入轴承造成卡滞，日常维护只需要定期清理轮槽内的杂物即可，不需要加注润滑脂，适配野外无维护条件的临时作业场景。滑轮本体的轮槽深度经过核算，能够完全承托常规截面的橡套电缆、焊把线这类柔性线缆，即使线缆受到侧向的拉扯力，也不会从轮槽内脱出，轮体的转动阻力很小，在线缆拖拽调整长度的时候，滑轮会跟随线缆同步转动，

　　把滑动摩擦转换成滚动摩擦，大幅降低拖拽时的阻力，减少线缆外护套的磨损。从安装边界来看，这款滑轮的整体外轮廓尺寸紧凑，吊钩的开口尺寸适配施工现场常见的直径48mm脚手架钢管，也能挂在厚度不超过20mm的型钢翼缘上，轮架两侧的支撑板没有外凸的尖锐棱角，不会在吊装、搬运过程中剐蹭周边的设备或者线缆。在实际使用的时候，只需要根据线缆的布设走向，每隔一定间距挂装一个该滑轮，把电缆放置在轮槽内即可，不需要做额外的固定，当需要调整线缆长度或者走向时，直接拖拽线缆就能完成调整，不需要逐个拆卸固定点，能够大幅提升临时线缆布设的效率。和市面上常见的微型起重滑轮相比，这款构件的轮槽没有做V型设计，而是采用了宽幅圆弧槽，专门适配柔性圆柱状的线缆，

　　不会因为线缆和轮槽接触面积过小造成局部压强过大压伤护套，轮架的下部做了横向的挡边结构，即使滑轮出现一定角度的倾斜，线缆也不会从轮架下方的间隙脱落。在结构强度设计上，吊钩和轮架的板材厚度经过校核，能够承受多根电缆同时布设的总重量，不会出现吊钩变形、轮架张开的失效情况，连接轴和支撑板之间采用过盈配合，不会因为长期转动出现轴窜动、支撑板松脱的问题。针对户外作业的防腐蚀需求，整个构件的金属表面都做了相应的表面处理，能够适应雨天、潮湿厂区、轻度腐蚀环境下的使用需求，不会因为短期户外使用出现锈蚀卡滞的问题。在一些特殊的作业场景里，比如起重设备的临时供电线缆随吊钩升降的工况，这款滑轮也可以作为线缆的导向承托构件使用，避免线缆直接和钢结构棱角摩擦，延长线缆的使用寿命，减少临时用电的安全隐患。
