可折叠式家用养殖鸟笼结构设计

　　日常做民用五金类结构设计时，这类折叠式鸟笼的结构方案其实很考验细节把控，很多人觉得笼具是简单的拼接结构，实际落地要兼顾使用便利性、结构稳定性还有收纳需求，每个杆件的铰接位置、限位角度都得反复核对。先从实际应用场景说，这类笼具主要面向家庭观赏鸟养殖、小型花鸟商户临时周转使用，平时固定展开作为鸟类饲养的承载空间，需要挪动位置、收纳存放或者外出携带时，就能通过折叠结构把整体体积压缩到展开状态的三分之一左右，不用额外拆解零散部件，也不会出现零件丢失的问题。

　　从功能特性来看，这款笼具的核心设计点就是可折叠的框架结构，整体展开后的外轮廓尺寸为3英尺长、2英尺宽、2英尺3英寸高，这个尺寸是经过实际使用验证的，既能够满足中小型观赏鸟的活动空间需求，不会因为笼内空间过于局促导致鸟类活动受限，也不会因为尺寸过大占用过多的家庭室内空间，放在阳台、客厅边角位置都不会显得突兀。框架的铰接点全部设置在竖向支撑杆和横向围杆的连接位置，每个铰接位置都做了限位结构，展开到设定角度后会自动卡止，不需要额外的紧固件做固定，日常使用时哪怕笼内有鸟类活动的轻微晃动，框架也不会出现自行松脱折叠的情况，折叠时只需要轻轻按压铰接位置的解锁卡扣，就能顺着杆件的转动轨迹把横向围杆收拢到竖向支撑杆的侧边，整个收拢过程不需要借助额外工具，普通人徒手就能在十几秒内完成操作。

　　设计思路上，一开始做方案的时候也考虑过传统的固定式焊接笼架，那种结构虽然整体刚性更好，但是运输和收纳的成本太高，电商发货的时候体积大物流成本占比能到售价的三成以上，用户买回家之后如果暂时不用，堆在储物间也很占地方，所以最终确定了全铰接可折叠的方案。在做杆件排布的时候，特意把围杆的间距控制在12毫米以内，这个间距是参考了常见中小型观赏鸟的头部尺寸做的，既能够保证通风和视线通透，也能防止鸟类从栏杆间隙钻出去，同时所有杆件的端面都做了卷边或者注塑封头处理，不会有尖锐的金属毛刺外露，避免安装使用的时候划伤操作人员，也不会伤到笼内饲养的鸟类。笼门的位置设置在笼体的正面偏下位置，采用了上翻式的铰接结构，门体打开后可以通过侧边的卡扣固定在开启角度，方便添加饲料、饮水或者清理笼内的托盘，不需要把整个笼门拆下来，日常打理的效率提升很多。

　　安装边界这块需要特别说明，这款笼具展开使用的时候，只需要保证底部有一个平整的支撑面就行，不管是木质桌面、金属置物架还是阳台的水泥台面，只要支撑面的平面度误差不超过5毫米，四个底部支脚都能完全贴合支撑面，不会出现晃动摇摆的情况。支脚底部预留了安装橡胶防滑垫的卡槽，用户可以根据使用需求自行粘贴防滑胶垫，进一步提升放置的稳定性，哪怕是不小心碰到笼体侧边，也不会轻易滑动移位。如果是需要做悬挂使用的场景，笼体顶部的四个角位置都预留了挂点的安装孔，可以自行搭配挂钩或者吊链，把整个笼具悬挂起来使用，悬挂状态下的框架受力也做了对应的校核，每个挂点的承重冗余都做到了额定载荷的三倍以上，正常使用不会出现杆件变形或者连接位置断裂的问题。

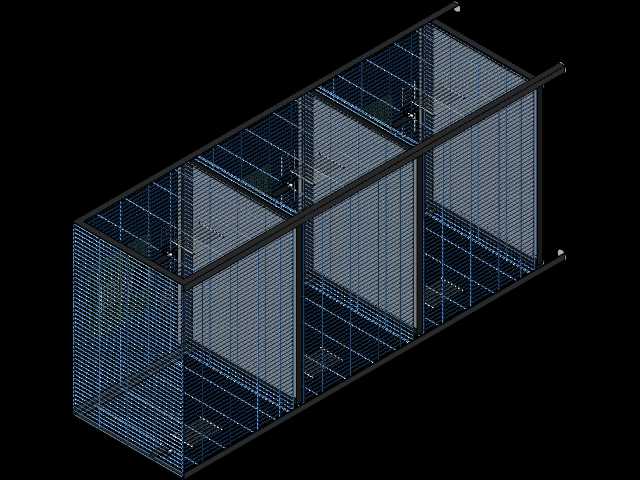

　　另外在结构细节上，笼体底部预留了抽拉式托盘的安装滑轨，托盘可以完全从笼体下方抽出，清理粪便和残留饲料的时候不需要把鸟类从笼内取出，直接抽出托盘清理干净再推回去就行，滑轨的配合间隙做了严格控制，抽拉的时候不会出现卡顿或者晃动的情况，也不会有杂物从滑轨间隙掉落到支撑面上。整个笼架的杆件全部采用空心薄壁型材制作，在保证结构强度的前提下尽可能降低了整体自重，哪怕是力气不大的用户，也能单手提起收拢后的笼具挪动位置，不会有过重的负担。做三维建模的时候，所有铰接位置的转动间隙都按照实际的装配公差做了预留，不会出现模型里能转动实际生产装配后出现干涉卡滞的问题，每个杆件的壁厚、折弯角度都和实际量产的工艺参数匹配，不管是做3D打印手板验证，还是直接开模做量产，都不需要再做大幅度的结构调整，能直接对接生产环节的工艺要求。
