带方形减速箱直出轴齿轮马达结构

　　在小型自动化输送线、精密工位转台、轻型物料分拣机构这类对输出扭矩有明确要求、安装空间又相对局促的设备场景里，这类集成方形减速箱的齿轮马达是非常常见的动力选型。不同于普通电机直接输出高转速低扭矩的动力，这款齿轮马达通过内置的多级齿轮啮合结构，把电机段的高转速按照固定减速比转化为低转速大扭矩的输出，适配那些不需要极高转速、但需要稳定带载能力的执行端，比如小型皮带线的主动辊驱动、工装夹具的旋转进给、包装设备里的拨料机构传动，都能看到这类结构的应用。

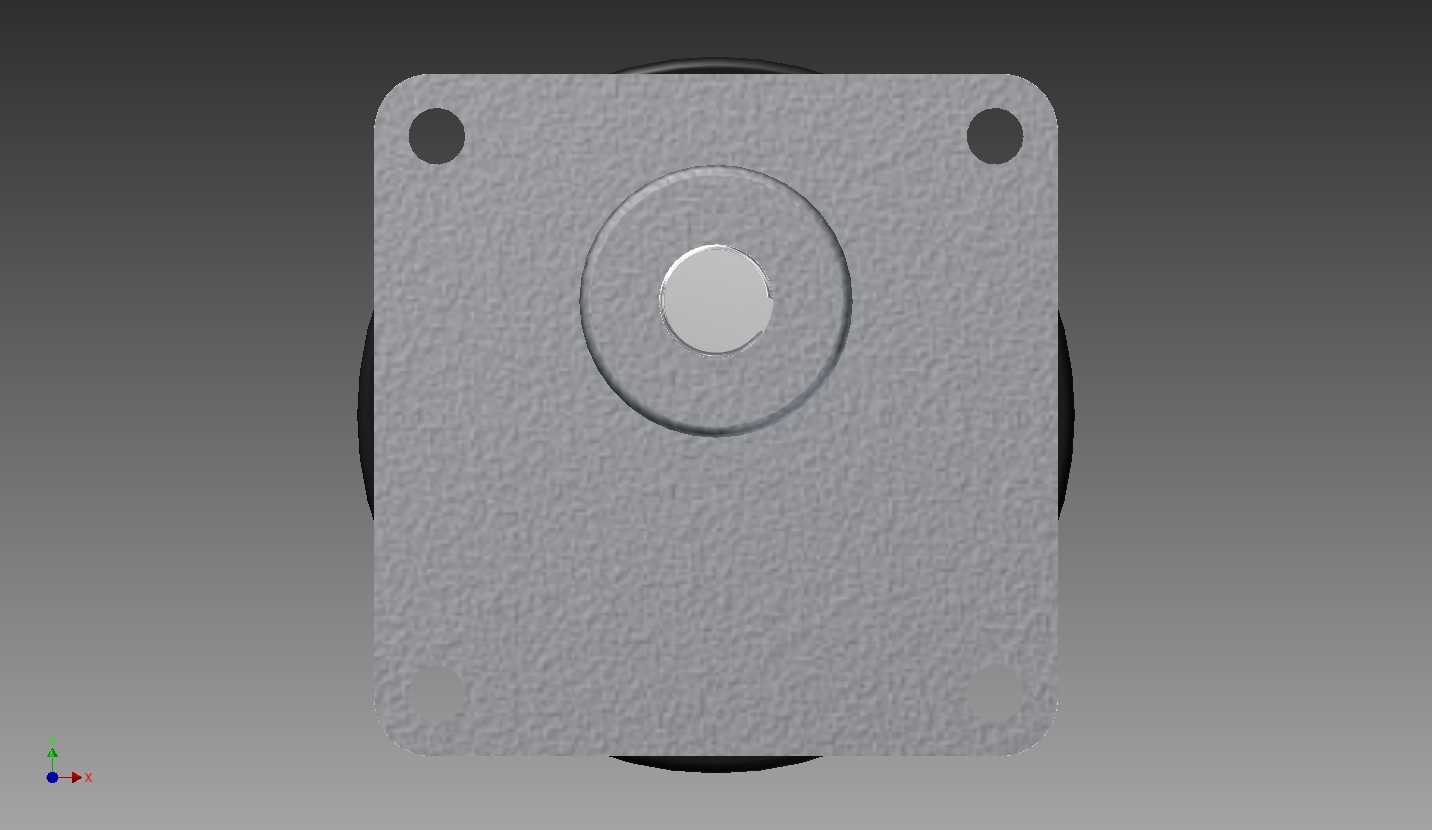

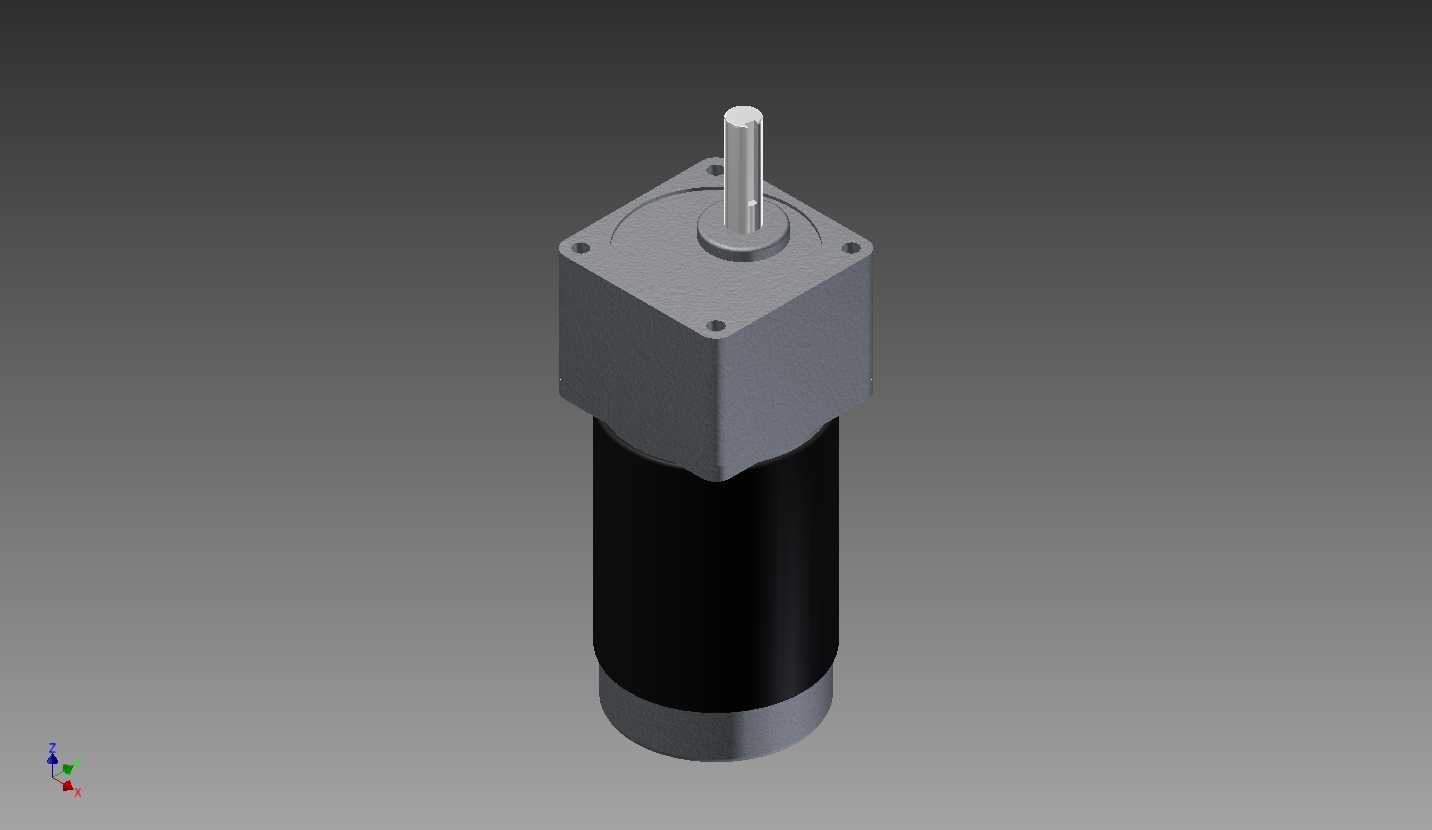

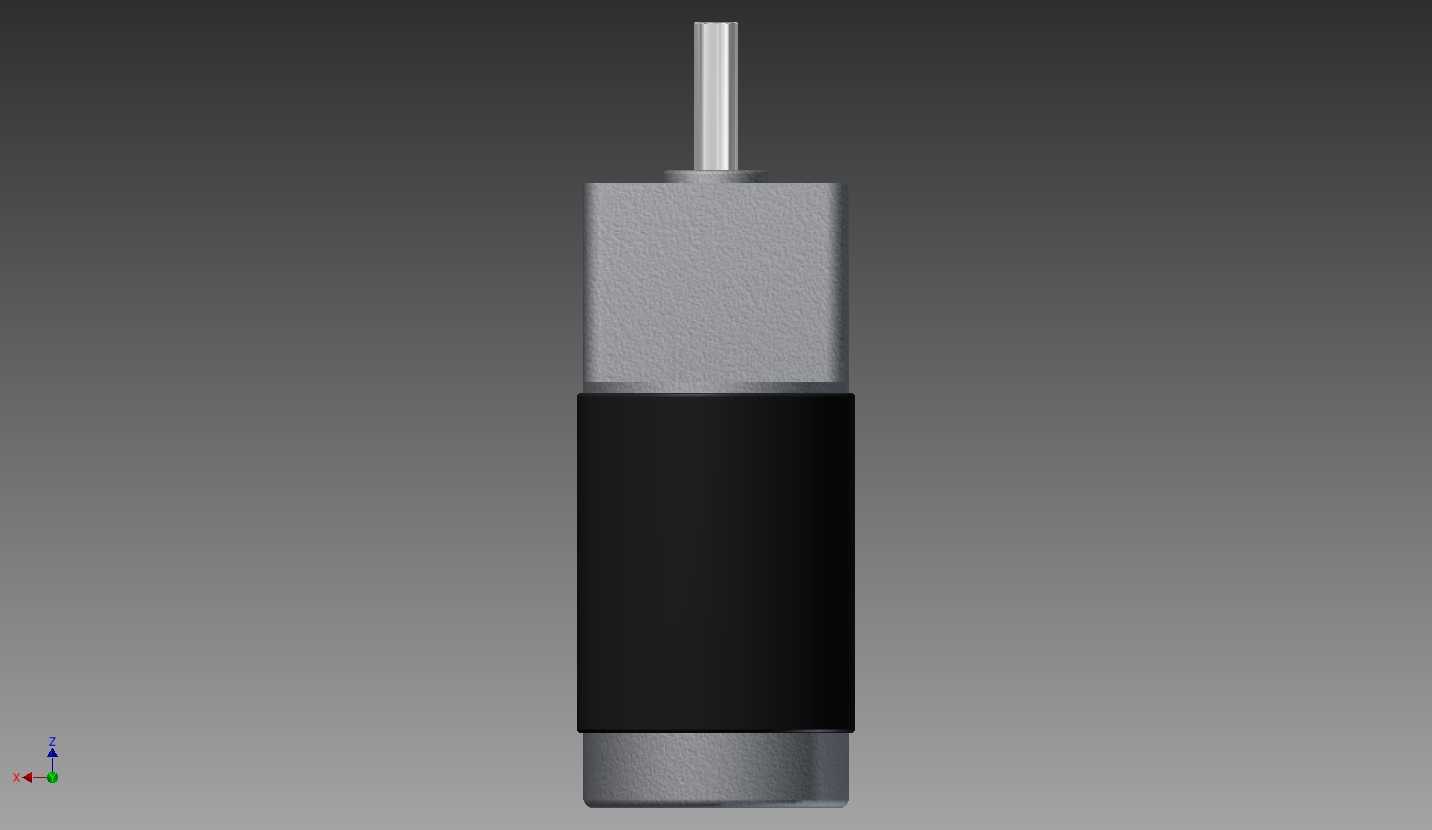

　　从结构设计逻辑来看，这款马达采用了圆柱机身搭配方形减速箱端盖的组合，圆柱段是电机的核心定子转子腔体，外壳做了光滑的圆柱面处理，既方便在安装时穿过设备面板的预留安装孔，也能在侧面加装抱紧式安装支架做径向固定，适配不同的安装姿态。前端的方形减速箱外壳做了四个角的安装孔位，这四个孔位是和输出轴保持同轴度基准的，安装时可以直接通过螺栓把减速箱端面锁在设备的安装立板上，不需要额外做同轴度校准，能大幅减少现场装配的调试工作量，也能避免长期运行时因为轴系不同心带来的齿轮偏磨、输出轴径向跳动超差的问题。

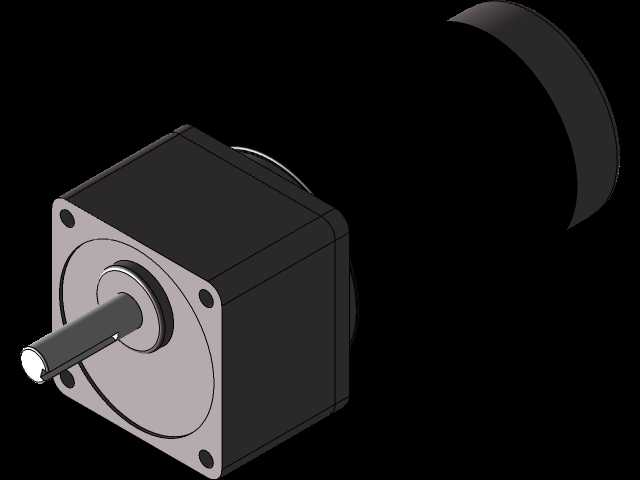

　　输出轴采用单键直轴结构，轴径和伸出长度做了标准化的尺寸匹配，既可以通过键连接传递额定扭矩，也能适配联轴器、同步带轮、小型链轮这类常用的传动连接件，不需要额外做轴的二次加工。设计时特意把减速箱的安装基准面和输出轴的垂直度控制在机械传动常用的公差范围内，保证端面锁付之后，输出轴的径向跳动量能满足精密传动的要求，不会出现带载运行时传动件晃动、噪音过大的问题。

　　从安装边界来看，圆柱电机段的外径是选型时首先要核对的尺寸，在做设备安装位开孔时，预留的通孔直径要比电机外径大0.2-0.5mm，既方便装配时穿入，也不会因为间隙过大导致电机固定后出现偏斜。方形减速箱的边长尺寸决定了安装位的最小平面空间，四个安装孔的孔距是固定的，设计设备安装板时要严格按照孔位坐标打沉孔或者通孔，避免强行锁付导致减速箱壳体受力变形，影响内部齿轮的啮合间隙。输出轴的伸出长度要和所搭配的传动件轮毂长度匹配，装配时要预留0.5-1mm的轴向间隙，避免电机运行时的轴向窜动导致传动件和减速箱端面发生摩擦。

　　实际使用中，这类齿轮马达的内部齿轮组采用脂润滑方式，出厂时已经填充了适配常规工况的润滑脂，日常维护不需要频繁加注润滑油，只要定期检查安装螺栓的紧固状态、输出轴的密封件有没有渗漏即可。在做三维建模装配时，要注意把马达的重心位置标注清楚，尤其是竖直安装的场景下，要核算安装螺栓的剪切强度，避免长期运行后因为震动导致螺栓松动。另外，电机尾部的出线位置要预留足够的走线空间，不能让线缆和设备的运动部件发生干涉，折弯半径要符合线缆的最小弯曲要求，避免长期弯折导致线芯断裂。

　　不同于分体式的电机加独立减速器的组合，这种集成式的齿轮马达把减速结构和电机本体做了一体化设计，省去了电机和减速器之间的连接法兰、联轴器部件，整体长度更短，结构更紧凑，在空间受限的设备里优势非常明显。内部的齿轮传动副在设计时就做了齿侧间隙的匹配，既保证传动的顺畅度，也把回程间隙控制在普通工业传动的允许范围内，满足大多数不需要高精度定位的传动场景需求。如果是用于频繁正反转的工况，选型时还要核对齿轮的承载能力，避免频繁换向的冲击载荷导致齿轮齿面出现点蚀、断齿的问题。
