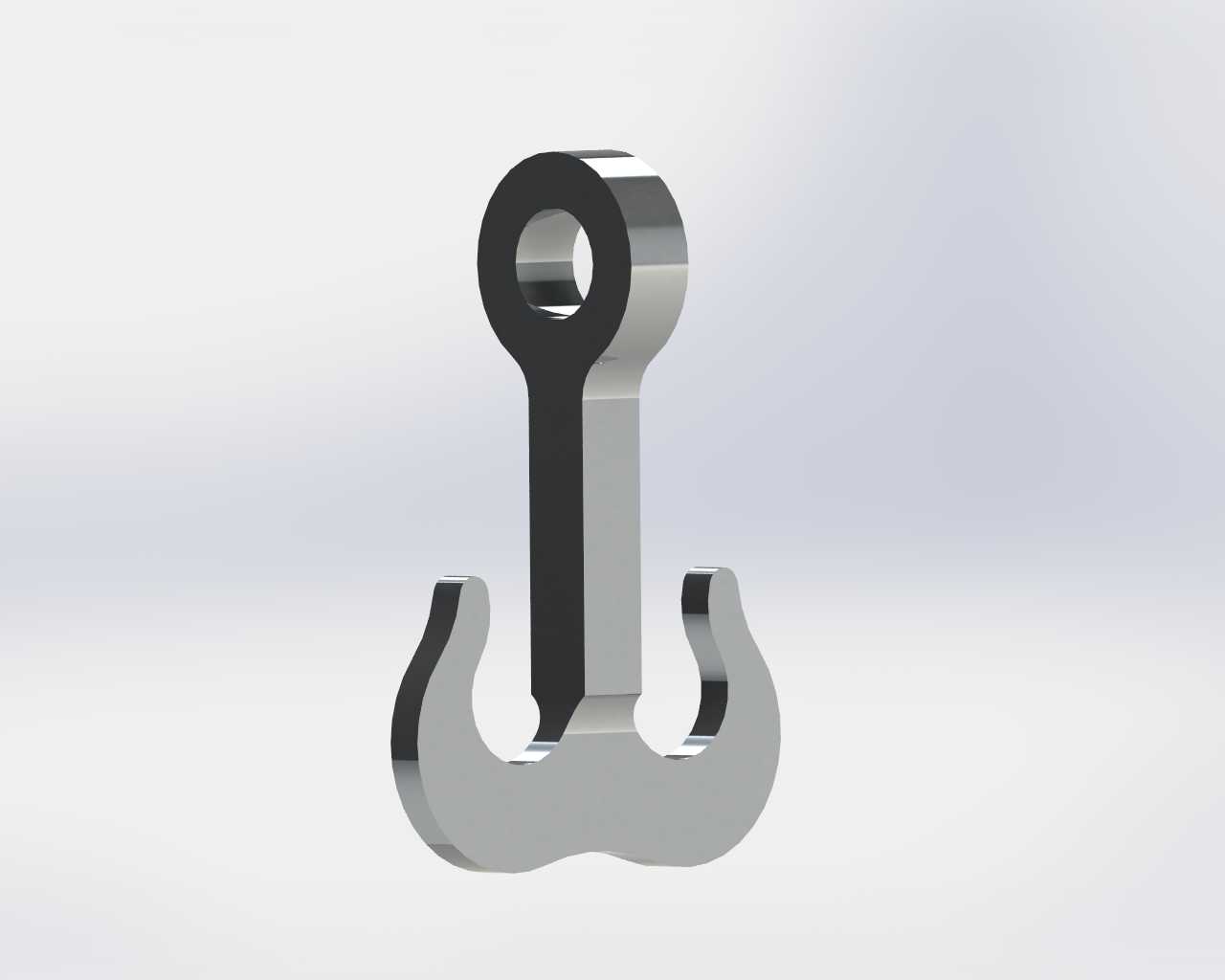

T型带环双钩起重连接吊具结构

　　一方面是避免挂接的时候割伤吊索的纤维层或者钢丝绳的丝股，另一方面圆弧过渡能降低应力集中系数，让载荷能顺着钩体的曲面均匀传递到中间的竖杆上，不会在转角位置出现应力突变导致的断裂隐患。从图纸标注的尺寸来看，底部环形基座的外径是38mm，内环的对接孔径是18mm，这个尺寸刚好能适配市面上常规的M16卸扣或者直径16mm的吊索插销，安装的时候不需要额外做扩孔或者衬套改装，直接就能和标准索具配套。竖杆部分的直径是10mm，从基座向上延伸的过程中做了10度的拔模斜度，这个设计一方面是方便锻造或者机加工的时候脱模、退刀，另一方面也能让竖杆和顶部钩体的衔接处有更平缓的截面变化，避免截面突变带来的应力集中。顶部两侧的钩体向外延伸的总宽度是48mm，在车间小件吊装、户外轻型索具配套、仪器仪表安装吊运这类作业场景里，这类带环钩是出现频率极高的连接构件，它不需要复杂的锁止结构，靠自身的T型对称结构就能实现双向挂接，适配不同走向的吊索排布，很多时候在临时吊装、设备移位、轻型工装挂装的工况下，工人会优先选这类结构简单的吊钩，因为它没有多余的活动部件，日常维护只需要检查表面有没有裂纹、磨损量有没有超过阈值就行，不像带弹簧舌片的吊钩容易出现弹簧卡滞、舌片变形失效的问题。从结构设计逻辑来看，这个构件采用对称式T型布局，中间的竖杆是主要的承力段，底部的环形基座是和吊索、卸扣或者其他连接件对接的部位，顶部向两侧延伸的钩体做了圆弧过渡，没有尖锐的棱角，

　　每个钩体的挂接深度是20mm，钩尖位置做了向内收的圆弧，挂接之后吊索不容易从钩口滑脱，钩体的厚度方向尺寸是15mm，这个厚度能保证在额定载荷下钩体不会出现侧向的弯曲变形。实际使用的时候，底部的环可以连接到主吊索上，顶部的两个钩可以分别挂接两个被吊物的吊点，或者在需要分力吊装的时候，两个钩分别连接两根分支吊索，实现一钩多点的挂接需求，相比单钩结构，它能减少吊具的叠加数量，降低吊装系统的整体高度，在作业空间比较局促的车间内部、设备夹层里吊装的时候，这个优势会特别明显。设计的时候要注意，钩体的所有承力面都要做圆角处理，不能有加工刀痕留下的缺口，这些缺口会成为疲劳裂纹的起始点，在反复起吊、卸载的交变载荷下，裂纹会快速扩展最终导致构件断裂。

　　另外钩口的开口尺寸要控制在35mm以内，这个尺寸既能保证常规的吊索绳结、吊环能顺利挂入，又能避免挂接之后吊索在晃动的时候从钩口脱出，不需要额外加装防脱卡件就能满足大部分轻型吊装的安全要求。安装边界上，这个构件底部环的连接空间需要预留至少40mm的直径范围，保证连接的卸扣或者吊环能自由转动，不会和周边的构件发生卡滞，顶部两个钩的挂接空间需要在横向预留至少55mm的宽度，避免两侧的吊索和相邻的设备、结构件发生摩擦。在做三维建模的时候，要重点还原各个过渡圆弧的曲率，不能直接用直角拼接，因为这些圆弧位置的应力分布直接决定了构件的承载能力，建模的时候如果把圆弧简化成直角，后续做有限元分析的时候会得到完全失真的应力结果，

　　没法准确判断构件的安全系数。另外竖杆和底部环的衔接位置、竖杆和顶部钩体的衔接位置，都要做倒圆角处理，圆角半径不小于3mm，进一步降低应力集中的影响。这类构件一般采用锻造工艺制作，材料选用45号钢或者40Cr，锻造之后做调质处理，表面硬度控制在HB220-250之间，既有足够的强度承受吊装载荷，又有一定的韧性，不会在冲击载荷下发生脆断。使用过程中要定期检查钩体的磨损量，当钩体的挂接面磨损量超过原厚度的10%的时候，就要做报废处理，不能继续使用，另外如果发现钩体有可见的裂纹、变形，也要立即更换，避免吊装过程中发生断裂坠落的事故。在仪器仪表安装的场景里，这类吊钩还可以用来挂装临时的布线槽、检测仪器，因为它的双向钩结构可以一边挂在固定的管架上，另一边挂装设备或者线缆，不需要额外的绑扎固定，拆装都很方便，能大幅提升现场安装的效率。
