双环旋转连接式承重卸扣结构设计

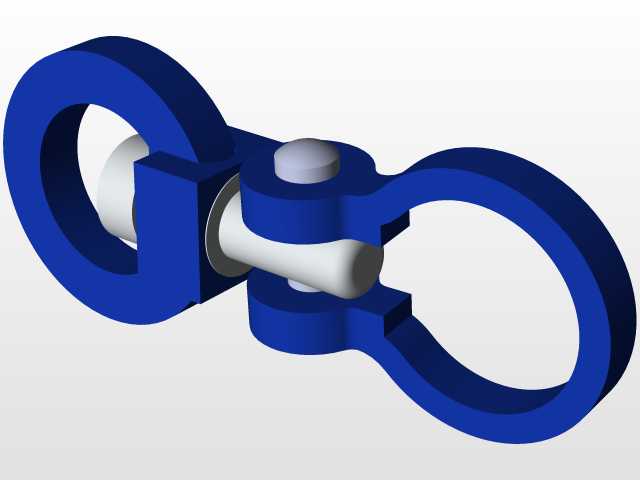

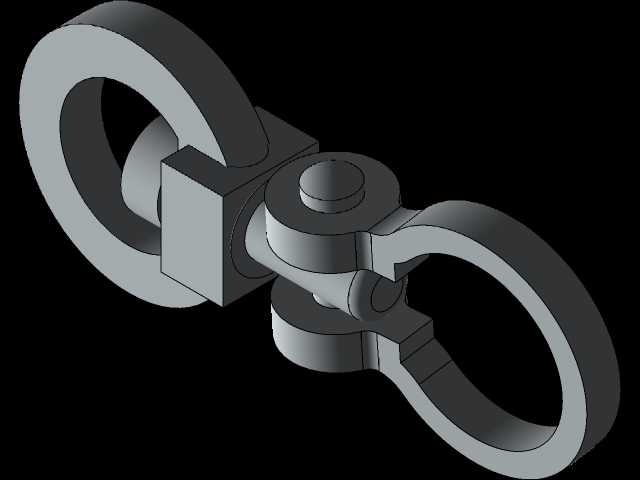

　　在起重吊装、索具连接、户外绳索固定、工业设备吊运等作业场景里，卸扣是承担载荷传递、实现构件快速拆装的核心连接件，常规固定式卸扣在承受多方向扭转力时，容易出现连接部位应力集中、绳索拧转打结的问题，长期交变载荷下甚至会引发卸扣本体变形、销轴窜动脱出的风险，带旋转环结构的卸扣正是针对这类工况痛点优化设计的连接构件。从结构功能来看，这款卸扣采用双环对称布局，两个C型吊环分别布置在中间连接基座的两端，中间的旋转铰接结构可以让两端吊环绕中心销轴实现相对转动，作业过程中当两端连接的绳索、吊点出现相对扭转时，旋转结构可以自主释放扭转应力，避免索具拧绞受力，大幅降低连接部位的附加弯矩，让载荷始终沿吊环的承力轴线传递，不会因为侧向扭力导致卸扣局部过载。

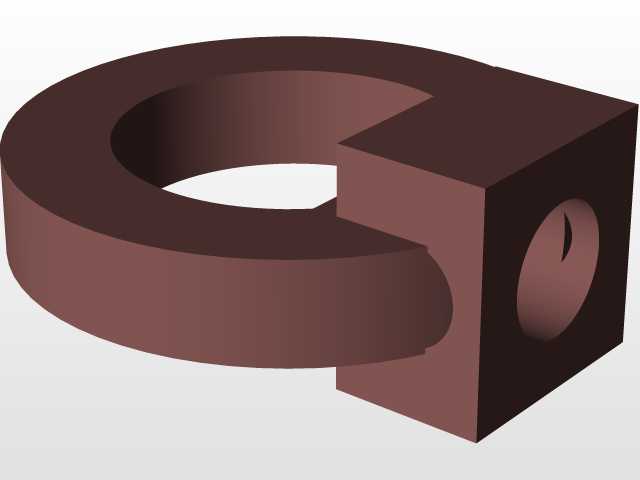

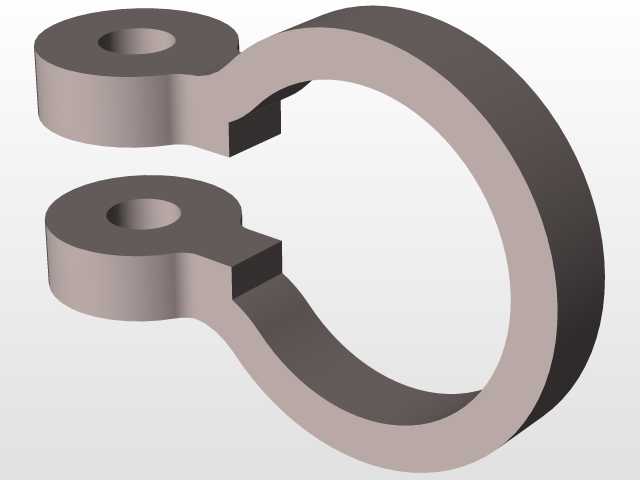

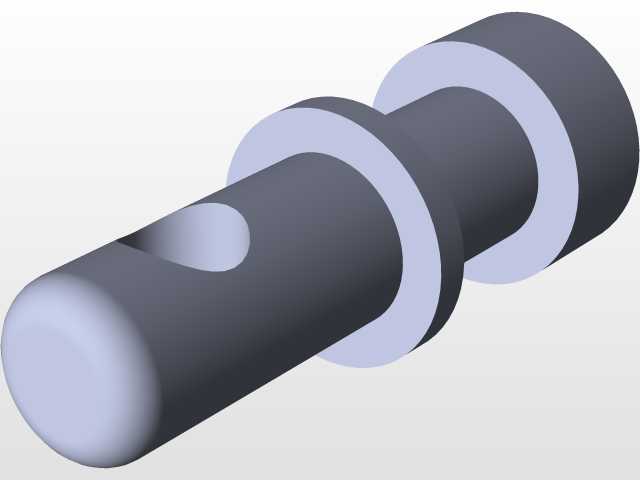

　　设计过程中首先要明确承力边界，吊环的截面尺寸需要匹配额定载荷下的拉应力要求，C型环的圆弧过渡段不能出现直角突变，避免应力集中点的产生，中间的旋转配合部位采用轴孔间隙配合，既要保证转动灵活无卡滞，又要控制配合间隙不能过大，防止受载时出现晃动冲击，销轴的端部采用限位结构，避免作业过程中销轴受震动窜出脱落，同时旋转副的接触面做了平整化处理，减少转动时的摩擦阻力，即使在承受额定载荷的状态下，也能实现顺畅的相对转动，不会因为受压出现卡涩。从安装适配性来看，两端的C型环开口尺寸可以适配不同直径的卸扣、绳索、吊耳连接，中间连接块的外形采用方正结构，既可以作为受力承载的基体，也能在安装时方便工具夹持定位，整个构件没有突出的尖锐棱角，

　　避免安装作业时划伤操作人员或者磨损连接的索具。实际应用中，这类带旋转环的卸扣可以用在需要频繁调整吊点角度的吊装作业里，比如生产线工件周转吊运、户外攀岩保护系统的节点连接、船舶系泊索具的中间连接、舞台吊装设备的载荷连接等场景，相比普通固定式卸扣，它可以自主抵消连接端的转动扭力，不需要额外加装旋转接头，减少了连接节点的数量，也就降低了节点失效的风险。在建模过程中，需要重点关注旋转副的配合公差，轴与孔的同轴度要控制在合理范围内，保证转动时没有偏卡，吊环与中间基座的连接部位要做圆角过渡，分散应力传递路径，同时要校核整个构件在极限载荷下的变形量，确保旋转部位不会因为本体变形出现抱死的情况，另外两个吊环的对称度也需要严格控制，

　　保证受载时两端受力均匀，不会出现单侧偏载的情况。这类卸扣的外形尺寸设计紧凑，不会占用过多的安装空间，两端吊环的内孔尺寸可以根据实际载荷等级调整，中间旋转结构的直径要满足抗剪强度要求，销轴的固定方式采用可靠的机械限位，不需要额外的开口销等零散配件，减少了现场安装时的零件丢失风险，整体结构一体性强，受力路径清晰，每个部位的截面尺寸都经过载荷校核，没有多余的冗余结构，在保证强度的前提下尽可能控制自身重量，降低索具系统的自重载荷。
