海上油气开采导管架精益作业平台

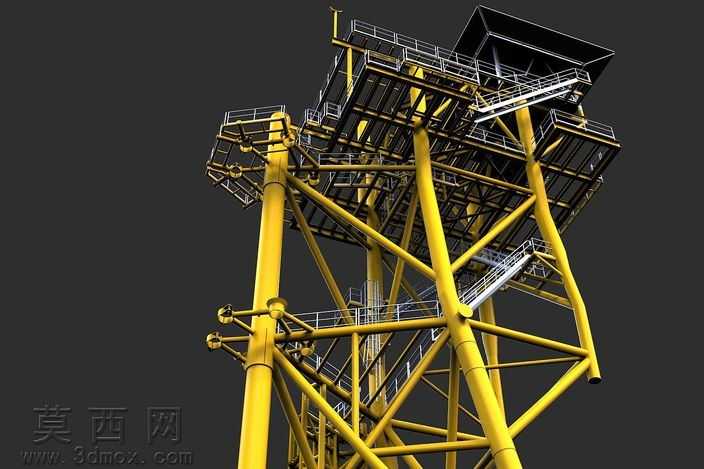

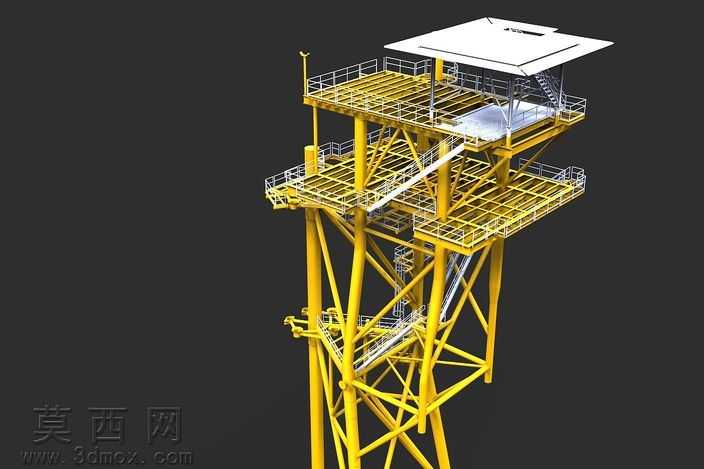

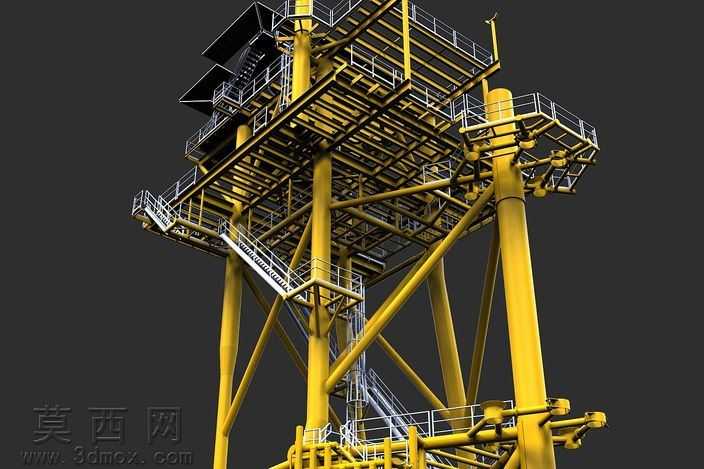

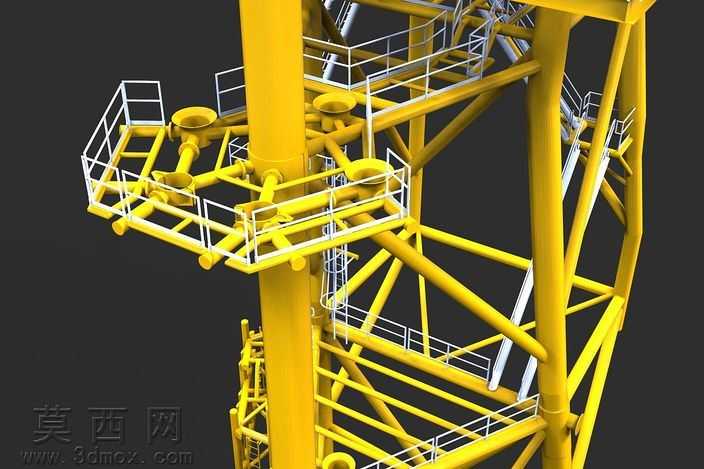

本模型为海上油气开发场景配套的导管架顶部精益作业平台三维设计成果，整体采用海洋工程常用的钢结构框架设计逻辑，在三维建模过程中严格遵循海上固定式平台的结构设计规范，完整还原了平台从支撑立柱到顶层作业面的全层级结构。建模阶段优先搭建主承载桩柱的空间定位基准，三根主支撑桩柱按照三角稳定布局排布，每根桩柱都设置了多段斜向支撑筋与横向连接梁，通过参数化建模方式逐一匹配不同位置型钢的截面尺寸，确保整体框架的受力传导路径完全贴合实际工程设计要求。模型完整复刻了多层作业甲板的分层结构，每层甲板边缘都设置了符合安全规范的防护栏杆，不同层高之间设计了带防滑踏步的斜向爬梯，爬梯两侧配套安全扶手，爬梯与各层甲板的衔接位置做了过渡平台处理，避免人员通行出现磕碰风险。顶层作业区域预留了设备安装基座、管线排布通道与吊装作业点位，平台边角位置设置了系缆桩与导向滑轮结构，可匹配海上运维作业的物料吊装、人员通行需求。材质渲染阶段针对海洋高盐雾的使用场景，为所有钢结构部件赋予了醒目的海洋工程黄防腐涂层材质，栏杆、爬梯等安全部件做了哑光防滑质感处理，不同连接节点的螺栓、法兰盘都做了独立的细节建模，还原了现场栓接与焊接组合的连接形式。设计过程中重点考量了现场预装的施工逻辑，所有外附构件都预留了甲板预装接口，明确了靠泊区域的现场安装要求，对光栅、楼梯踏步等附属构件的安装位置做了精准定位，同时梳理了所有结构连接点位的对位关系，方便施工前核查所有连接节点的安装精度，避免现场施工出现对位偏差，整体模型既可以用于海洋工程方案的可视化展示，也可作为预制构件生产、现场施工交底的参考依据，完整呈现了精益化设计在海洋工程平台搭建中的应用思路。
