水泥厂五级旋风预热器结构设计模型

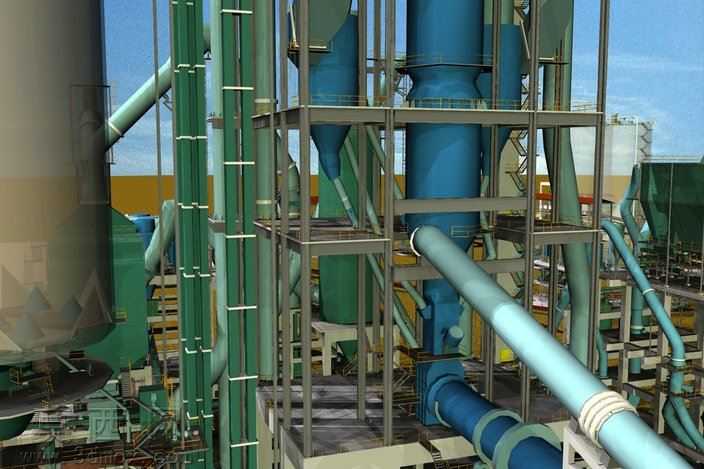

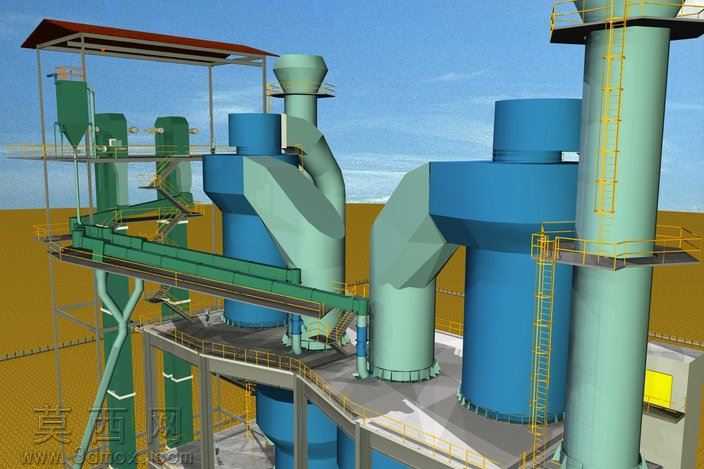

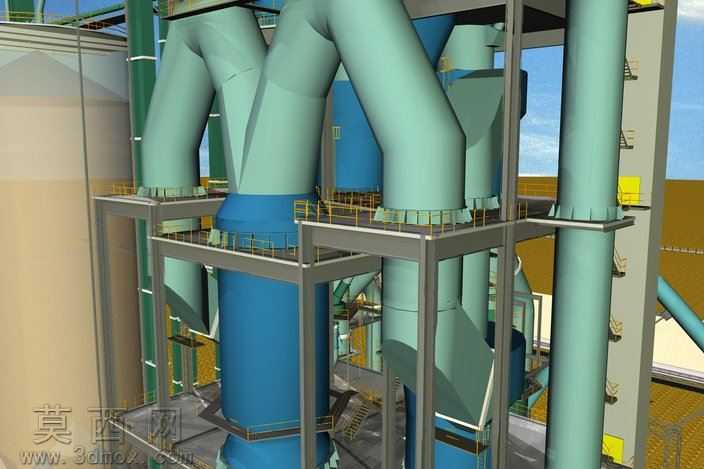

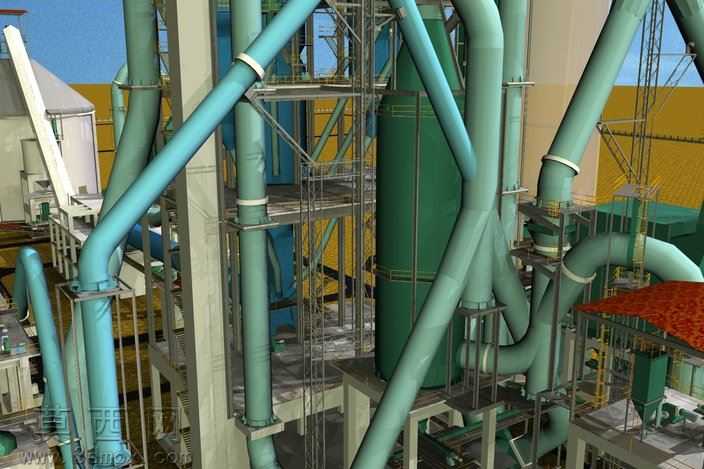

本模型为水泥厂核心热工设备五级旋风预热器的完整三维设计成果，建模过程严格遵循新型干法水泥生产线的实际工艺布局逻辑，完整还原了预热器系统的全部核心结构。模型整体采用1:1等比例建模思路，将各级旋风筒、换热管道、分解炉连接段、下料溜管、锁风阀组、支撑钢架、操作检修平台等部件逐一精准复刻，各部件间的装配关系完全匹配实际安装要求，无结构干涉问题。

材质渲染阶段针对不同部件的实际工业属性做了区分设置：旋风筒筒体采用工业设备常用的哑光深绿防腐涂层材质，大角度弯折的换热通风管道采用浅青蓝色耐磨风管材质，支撑钢架与操作平台采用银灰色钢结构材质，平台护栏、爬梯等安全部件做了醒目的安全色区分，管道连接法兰、加固抱箍等细节部件均做了金属质感还原，整体渲染效果贴近水泥生产现场的真实设备观感，可直观呈现设备的整体布局与结构特征。

结构设计上完整还原了五级旋风预热器的气固换热逻辑：各级旋风筒按照高低错落的工艺要求排布，通过大曲率变径的通风管道串联，管道走向充分考虑含尘气流的输送阻力与物料分散需求，下料管依次连接上级旋风筒出料端与下级风管进料位置，配套的锁风阀结构可有效避免气流短路，外围的多层钢架支撑结构根据设备荷载做了对应结构强化，每层操作平台预留了足够的检修空间，爬梯与护栏的排布符合工业安全规范。

设计过程中充分结合水泥生料预热的工艺需求，通过五级串联的旋风分离结构，让窑尾排出的高温热气流与自上而下的生料粉料充分接触换热，可将入窑生料预热至接近分解温度，有效降低回转窑的热负荷，提升整条水泥生产线的热效率。模型完整呈现了预热器从进料、气固换热、物料分离到入窑的全流程结构布局，可用于水泥生产工艺讲解、设备安装培训、生产线布局模拟等场景，各部件均可单独拆分查看内部结构，能够清晰展示旋风预热器的工作原理与结构细节。
