直插式铝电解电容教学演示三维模型

　　这款直插式铝电解电容的三维建模成果，可直接用于电子装联工艺教学、PCB布局仿真验证、电子产品结构干涉检查等多个工程场景，能帮助刚接触电子结构设计的从业者快速建立对直插类被动元件的空间认知，也能为教学演示环节提供直观的可视化载体，避免纯二维图纸带来的空间认知偏差。

　　从实际用途来看，这类铝电解电容是电子电路中最常见的被动元件之一，主要承担电源滤波、信号耦合、能量存储、电压退耦等核心功能，广泛应用在开关电源、音频放大电路、工业控制板卡、消费类电子产品的主板中，其极性设计是装配环节最需要注意的要点，建模时特意还原了本体上的负极标识块、引脚长度差这些细节，能让使用者在虚拟装配阶段就熟悉极性判断逻辑，减少实际生产中的反向插装报废问题。

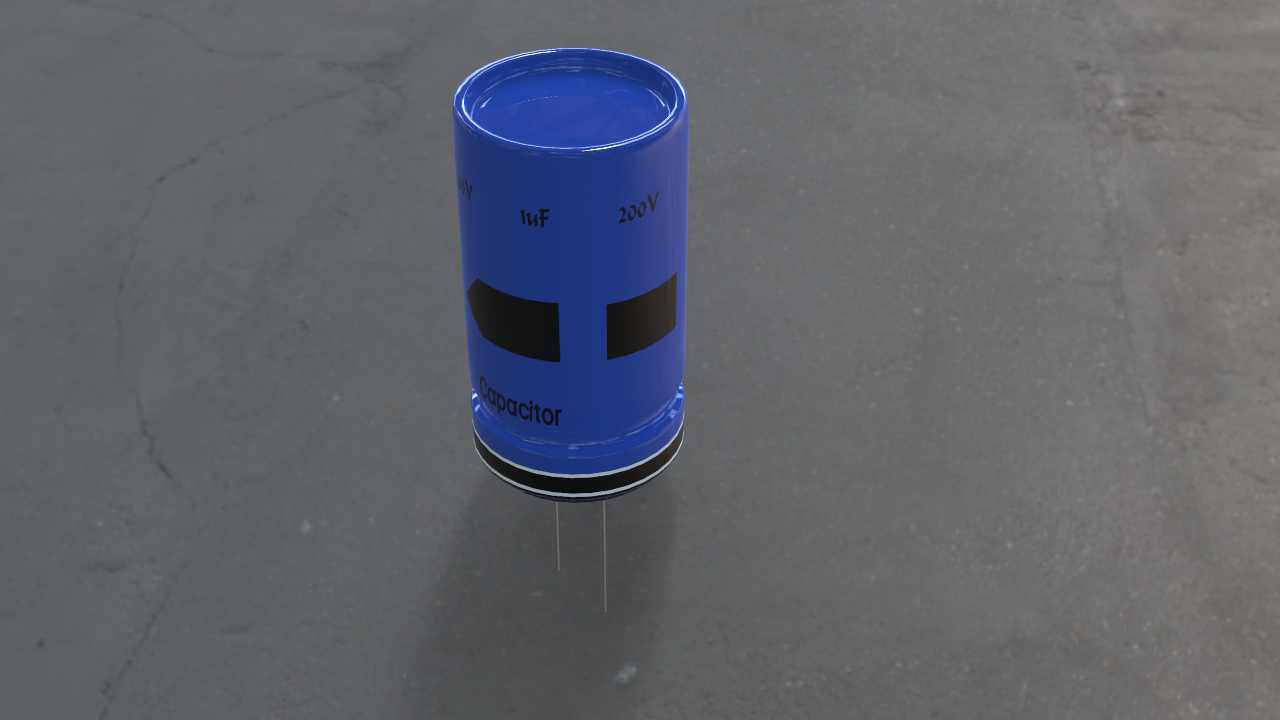

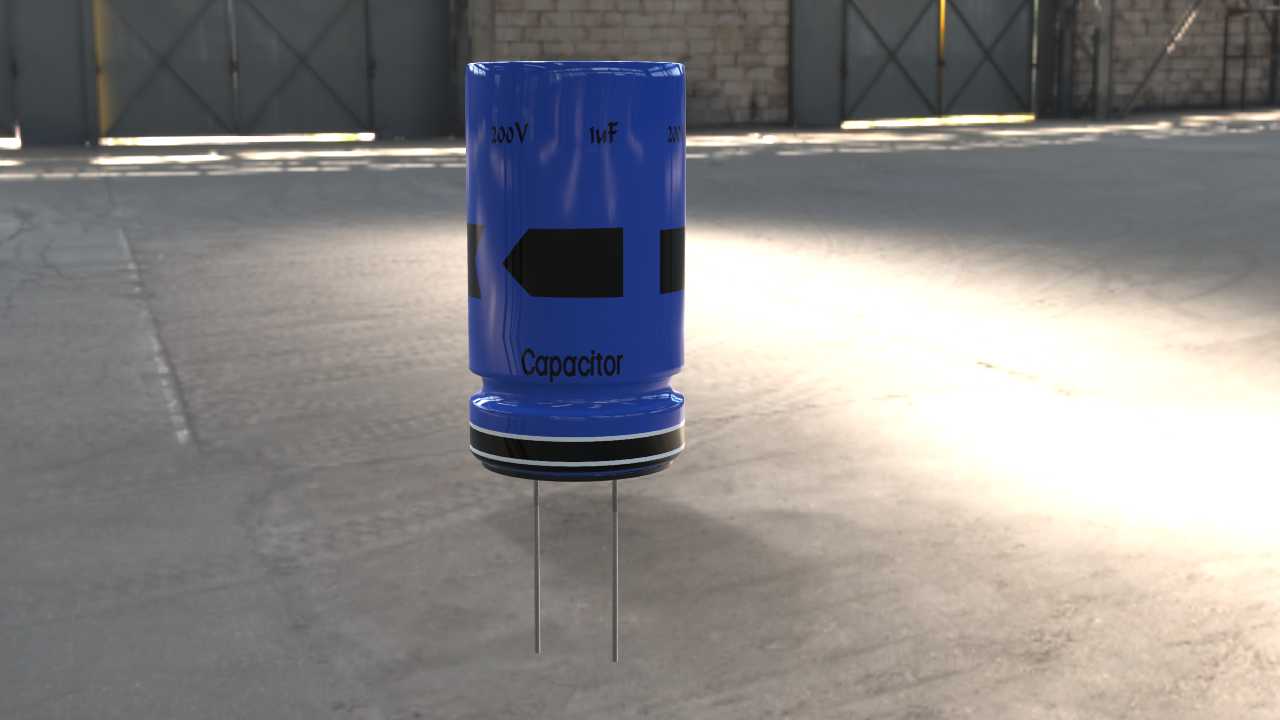

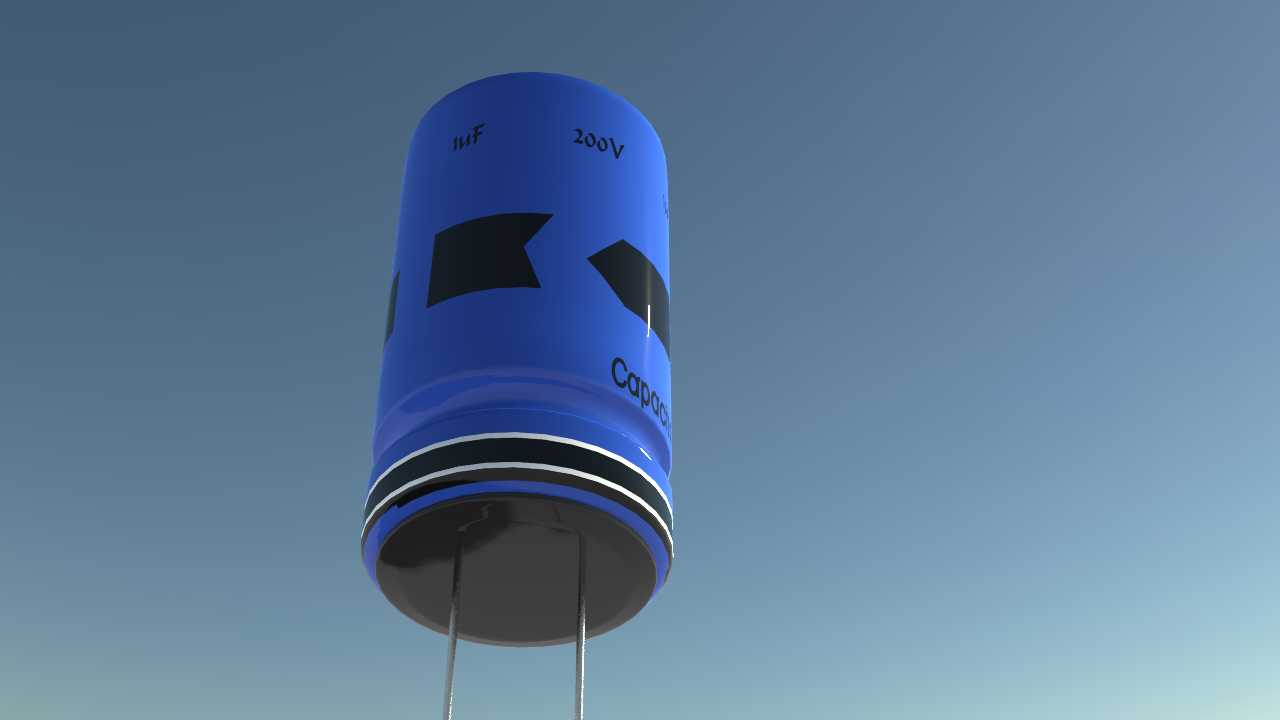

　　功能特性层面，模型还原了铝电解电容的典型结构特征：外层蓝色塑封外壳包裹内部卷绕芯体，底部带橡胶密封塞引出两根直插引脚，本体表面的极性标识、参数印刷区域都做了等比例还原，引脚的直径、伸出长度都按照行业通用的直插元件规范设置，能直接导入PCB设计软件做3D布局校验，检查电容与周边接插件、散热片、结构壳体的安全间隙，避免实际打样后出现元件高度超差、引脚与周边走线干涉的问题。

　　设计思路上，建模时优先保证装配基准的准确性，将两根引脚的中心距设置为行业通用的标准间距，本体的圆柱度、底部密封台的台阶尺寸都参考了常规同规格直插铝电解电容的实物公差做了还原，没有做过度的艺术化夸张处理，保证模型能直接用于工程仿真场景；渲染阶段还原了塑封外壳的半哑光质感、金属引脚的金属光泽，能满足教学演示、产品宣传配图的视觉需求，同时不会因为过度的纹理细节导致模型文件过大，影响大装配体下的操作流畅度。

　　外形尺寸与安装边界方面，模型按照常用的小容量直插铝电解电容规格设置参数，本体直径、本体高度、引脚直径、引脚伸出长度都符合通用插装元件的焊盘适配要求，安装时仅需要在PCB上对应位置开设两个匹配引脚直径的通孔，波峰焊或者手工焊接后，电容本体底部与PCB板面保留微小间隙，避免焊接热量直接传导到电容内部密封结构影响使用寿命；在做结构布局时，需要注意电容本体上方预留足够的高度空间，避免与上层壳体、散热结构发生挤压，同时因为铝电解电容存在电解液漏液的潜在风险，布局时要尽量避开核心敏感芯片的正上方区域，这些安装注意点都可以通过三维模型的空间展示做直观的教学演示。

　　在教学场景中使用该模型时，可以配合电路原理讲解，直观展示电容在电路中的实际安装形态，帮助学习者区分直插电容与贴片电容、陶瓷电容、钽电容的外形差异，理解不同封装电容的适用场景；在结构设计场景中，该模型可以直接导入整机装配体，做静态干涉检查、装配路径模拟，验证工装夹具对元件的夹持适配性，减少实物试装的迭代次数；在工艺仿真场景中，还可以基于该模型做波峰焊过程的热传导仿真，优化焊接温度曲线，减少因为热冲击导致的电容失效问题。
